AZM 161SK-12/12RIA-024 -B6L
AZM 161SK-12/12RIA-024 -B6L
| Descripción del tipo de producto: AZM 161(1)(2)(3)I(4)(5)(6)(7)(8)(9) |
| (1) | |
| CC | Terminales a fuerza de resorte |
| SK | Conexionado por tornillos |
| ST | Conector M12 |
| (2) | |
| 11/03 | 1 contactos normalmente abiertos (NA) / 4 contactos normalmente cerrados (NC) (versión con conector) |
| 12/11 | 2 contactos normalmente abiertos (NA) / 3 contactos normalmente cerrados (NC) (versión con conector) |
| 12/03 | 1 contactos normalmente abiertos (NA) / 5 contacto normalmente cerrado (NC) |
| 11/12 | 2 contactos normalmente abiertos (NA) / 3 contactos normalmente cerrados (NC) (versión con conector) |
| 12/12 | 2 contactos normalmente abiertos (NA) / 4 contactos normalmente cerrados (NC) |
| (3) | |
| sin | Fuerza de retención 5 N |
| R | Fuerza de retención 30 N |
| (4) | |
| sin | Principio de desbloqueo por tensión |
| A | Principio de bloqueo por tensión |
| (5) | |
| sin | Desbloqueo manual lateral |
| ED | Desbloqueo manual desde el lado de la tapa |
| EU | Desbloqueo manual por detrás |
| (6) | |
| T | Desbloqueo de emergencia (anti-pánico) lateral |
| TD | Desbloqueo de emergencia (anti-pánico) desde el lado de la tapa |
| TU | Desbloqueo de emergencia (anti-pánico) por detrás |
| N | Desbloqueo Emergencia (anti-panico) |
| (7) | |
| 024 | Us: 24 VAC/DC |
| 110/230 | Us: 110/230 VAC |
| (8) | |
| sin | sin LED |
| G | con LED (sólo para Us: 24 VAC/DC) |
| (9) | |
| B1 | incluido actuador B1 |
| B1E | incluido actuador B1E |
| B6L | incluido actuador B6 izquierda |
| B6R | incluido actuador B6 derecha |
| B1-1747 | incluido actuador B1-1747 |
| B1-2024 | incluido actuador B1-2024 |
| B1-2053 | incluido actuador B1-2053 |
| B1-2177 | incluido actuador B1-2177 |
- 1 entrada de cable M 20 x 1.5
- Racor roscado
- Rearme manual, lateral
- Versión a Izquierdas
- Diseño compacto
- Para radios de accionamiento muy pequeños a 90º respecto al plano del actuador o en línea con él.
- Bloqueo con protección de errores de cierre
- Código individual
- Nivel de codificación ALTO según ISO 14119
- Doble aislamiento
- Elevada fuerza de bloqueo
- Larga vida
- 130 mm x 90 mm x 30 mm
Detalles de Pedidos
| Descripción del tipo de producto |
AZM 161SK-12/12RIA-024 -B6L |
| Número de artículo (Nº artículo) |
101217476 |
| EAN (European Article Number) |
4030661412177 |
| eCl@ss number, version 12.0 |
27-27-26-03 |
| eCl@ss number, version 11.0 |
27-27-26-03 |
| Número eCl@ss, versión 9.0 |
27-27-26-03 |
| ETIM number, version 7.0 |
EC002593 |
| ETIM number, version 6.0 |
EC002593 |
Aprobaciones - Normas
| Certificados |
IFA cULus CCC |
Propiedades Globales
| Normas |
EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-1 |
| Información general |
Codificación individual |
| Nivel de codificación según EN ISO 14119 |
alta |
| Principio activo |
electro-mecánico |
| Material de la caja |
Plástico, termoplástico reforzado con fibra de vidrio, auto-extinguible |
| Material de la actuador |
Acero inoxidable |
| Peso bruto |
495 g |
Datos generales - Características
| Principio de bloqueo por tensión |
Sí |
| Rearme/rearranque manual |
Sí |
| Nº de direcciones de actuación |
3 |
| Cantidad de contactos auxiliares |
2 |
| Cantidad de contactos de seguridad |
4 |
Certificación de seguridad
| Normas |
EN ISO 13849-1 |
| Nivel de prestaciones (PL) hasta |
c |
| Categoría |
1 |
| B10D contacto (NC) |
2.000.000 Maniobras |
| Indicación |
Electrical life on request. |
| B10D Contacto normalmente abierto (NO) |
1.000.000 Maniobras |
| Indicación |
at 10% Ie and ohmic load |
| Vida útil |
20 Año(s) |
Certificación de seguridad - Exclusión de errores
| Notas importantes: |
Se utiliza cuando una exclusión de errores de daño peligroso en un sistema de 1 canal esta autorizada y se asegura una protección adecuada contra manipulación. |
| Nivel de prestaciones (PL) hasta |
d |
| Categoría |
3 |
| Indicación |
for 2-channel use and with suitable logic unit. |
| Vida útil |
20 Año(s) |
Datos mecánicos
| Radio de actuación, mínima |
95 mm |
| Vida mecánica, mínima |
1.000.000 Maniobras |
| Juego del actuador, en dirección del accionamiento |
5,5 mm |
| Fuerza de bloqueo FZh según EN ISO 14119 |
2.000 N |
| Fuerza de bloqueo Fmax, máxima |
2.600 N |
| Fuerza de retención |
30 N |
| Recorrido de apertura forzada |
10 mm |
| Positive break force per NC contact, minimum |
10 N |
| Fuerza de apertura forzada, mínima |
20 N |
| Velocidad de accionamiento, máxima |
2 m/s |
| Montaje |
Tornillos |
| Ejecución de los tornillos de fijación |
3x M6 |
| Par de apriete de los tornillos de sujeción para la tapa de la caja |
0,6 Nm |
| Indicación |
The tightening sequence of the cover screws must be observed. This can be found in the attached drawing in the “Pictures” tab. |
Datos mecánicos - Conexionado
| Entrada de cables |
4 x M16 x 1,5 |
| Conexión conector |
Conexionado por tornillos |
| Sección del cable, mínima |
0,25 mm² |
| Sección del cable, máxima |
1,5 mm² |
| Indicación |
Todas las especificaciones con terminales grimpados incluidos. |
| Tipo de cable permitido |
solid single-wire solid multi-wire flexible |
Datos mecánicos - Dimensiones
| Longitud del sensor |
30 mm |
| Anchura del sensor |
130 mm |
| Altura del sensor |
90 mm |
Condiciones ambientales
| Protección |
IP67 |
| Temperatura ambiente |
-25 ... +60 °C |
| Nota (humedad relativa) |
sin condensación sin escarcha |
| Grado de protección. |
II |
| Altura de montaje snm permitida, máximo |
2.000 m |
Condiciones ambientales - Valores de aislamiento
| Tensión de aislamiento nominal Ui |
250 VAC |
| Resistencia al impulso de sobretensión Uimp |
4 kV |
Datos eléctricos
| Corriente continua térmica |
6 A |
| Tensión nominal de alimentación |
24 VAC/DC |
| Corriente de cortocircuito |
1.000 A |
| Consumo de potencia eléctrica, máxima |
10 W |
| Elemento de conmutación |
Contacto normalmente abierto (NA), contacto normalmente cerrado (NC) |
| Principio de conmutación |
Acción lenta, ruptura positiva contacto NC |
| Frecuencia máxima de conmutación |
1.000 /h |
| Material de los contactos, eléctricos |
Plata |
Datos eléctricos - Control del solenoide IN
| Magnet switch-on time |
100 % |
| Test pulse duration, maximum |
5 ms |
| Test pulse interval, minimum |
50 ms |
Datos eléctricos - Contactos de seguridad
| Tensión, categoría de utilización AC-15 |
230 VAC |
| Corriente, categoría de utilización AC-15 |
4 A |
| Tensión, categoría de utilización DC-13 |
24 VDC |
| Corriente, categoría de utilización DC-13 |
2,5 A |
Datos eléctricos - Contactos auxiliares
| Tensión, categoría de utilización AC-15 |
230 VAC |
| Corriente, categoría de utilización AC-15 |
4 A |
| Tensión, categoría de utilización DC-13 |
24 VDC |
| Corriente, categoría de utilización DC-13 |
2,5 A |
Otros datos
| Nota (aplicaciones) |
Resguardo de seguridad, corredera Resguardo de seguridad, desmontable Resguardo de seguridad, pivotante |
Incluido en el suministro
| Incluido en el suministro |
No suministrable como pieza suelta! Cubierta de protección de rendijas The actuator is included in the scope of delivery |
Nota
| Nota (en general) |
Elektromagnetyczne blokady bezpieczeństwa ryglowane napięciem wolno stosować wyłącznie w przypadkach specjalnych po wnikliwej ocenie ryzyka wypadku, ponieważ przy zaniku napięcia lub uruchomieniu wyłącznika głównego istnieje możliwość otwarcia osłony. |
| Nota (rearme manual) |
Para mantenimiento, puesta en marcha, etc. Para el desbloqueo manual con llave triangular M5, disponible como accesorio |
Filtro de idiomas
Ficha técnica
Manual de instrucciones y declaración de conformidad
Certificado UL
Certificado DGUV
Certificado CCC
Folleto
Descargar la versión actual de Adobe Reader

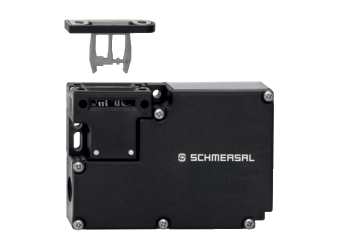

Foto de producto (foto individual de catálogo)
ID: kazm1f15
| 185,2 kB | .jpg | 352.778 x 251.883 mm - 1000 x 714 px - 72 dpi
| 21,3 kB | .png | 74.083 x 52.917 mm - 210 x 150 px - 72 dpi
| 20,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 1,6 MB | .png | 169.333 x 120.90400000000001 mm - 2000 x 1428 px - 300 dpi
| 25,3 kB | .jpg | 123.47200000000001 x 88.194 mm - 350 x 250 px - 72 dpi
Dibujo dimensional Componente básico
Dibujo dimensional Componente básico
Dibujo dimensional Actuador
Diagrama de recorridos de contacto
Contacto cerrado
Contacto abierto
Rango de ajuste
Punto de enclavamiento
Recorrido/ángulo de apertura positiva
Monitorización del bloqueo según ISO 14119
Contacto NC de apertura forzada
accionado
no accionado
Contacto NA
Contacto NC
101110500 Pieza de bloqueo SZ 16/335
- Para evitar el cierre inadvertido, por ejemplo durante mantenimiento
- Para Plantas complejas
- Previene la actuación del interruptor
- Permite insertar hasta 6 candados
- Estas piezas de bloqueo pueden fijarse junto al interruptor de seguridad mediante una cadena.
101100887 TK-M5
- Para desbloqueo manual mediante llave triangular M5 suministrable como accesorio
- Para mantenimiento, puesta a punto, etc.
101145379 Cubierta de protección de rendijas AZM 161
- Para la protección contra la entrada de suciedad
- Para tapar las ranuras de actuador no utilizadas
- Montaje por simple presión
