T4C 235-01Z
T4C 235-01Z
- 1 Cable entry M 20 x 1.5
- Metal enclosure
- Good resistance to oil and petroleum spirit
- 30 mm x 88,5 mm x 30 mm
- Actuator heads can be repositioned by 4 x 90°
Ordering data
| Product type description |
T4C 235-01Z |
| Article number (order number) |
101103651 |
| EAN (European Article Number) |
4030661072890 |
| eCl@ss number, version 12.0 |
27-27-06-09 |
| eCl@ss number, version 11.0 |
27-27-06-09 |
| eCl@ss number, version 9.0 |
27-27-06-09 |
| ETIM number, version 7.0 |
EC002591 |
| ETIM number, version 6.0 |
EC002591 |
Approvals - Standards
| Certificates |
cULus CCC |
General data
| Housing material |
Metal, fundición inyectada de cinc |
| Housing coating material |
pintado |
| Material of the actuator |
Acero inoxidable |
| Gross weight |
191 g |
General data - Features
| Number of safety contacts |
1 |
| Safety classification |
| Vorschriften |
BG-GS-ET-15 EN ISO 13849-1 EN IEC 60947-5-1 |
| Mission time |
20 Year(s) |
Safety classification - Safety outputs
| B10D Normally-closed contact (NC) |
20.000.000 Operations |
Mechanical data
| Actuating element |
Palanca giratoria |
| Mechanical life, minimum |
1.000.000 Operations |
| Positive break angle |
12,5 ° |
| Positive break torque |
0,2 Nm |
| Opening angle |
2 x 90° |
Mechanical data - Connection technique
| Termination |
Terminales con tornillo M20 x 1.5 |
| Cable section, minimum |
0,75 mm² |
| Cable section, maximum |
2,5 mm² |
| Note |
Todas las especificaciones con terminales grimpados incluidos. |
Mechanical data - Dimensions
| Length of sensor |
30 mm |
| Width of sensor |
30 mm |
| Height of sensor |
161 mm |
| Height of the actuator |
78 mm |
Ambient conditions
| Degree of protection |
IP67 |
| Ambient temperature |
-30 ... +80 °C |
Ambient conditions - Insulation values
| Rated insulation voltage Ui |
500 V |
| Rated impulse withstand voltage Uimp |
6 kV |
Electrical data
| Thermal test current |
10 A |
| Utilisation category AC-15 |
230 VAC |
| Utilisation category AC-15 |
4 A |
| Utilisation category DC-13 |
24 VDC |
| Utilisation category DC-13 |
1 A |
| Switching element |
Contacto normalmente cerrado (NC) |
| Switching principle |
Acción lenta |
| Maximale Schalthäufigkeit |
5.000 /h |
| Material of the contacts, electrical |
Plata |
Filtro de idiomas
Ficha técnica
Manual de instrucciones y declaración de conformidad
Certificado UL
SISTEMA-VDMA Biblioteca/Library
Descargar la versión actual de Adobe Reader

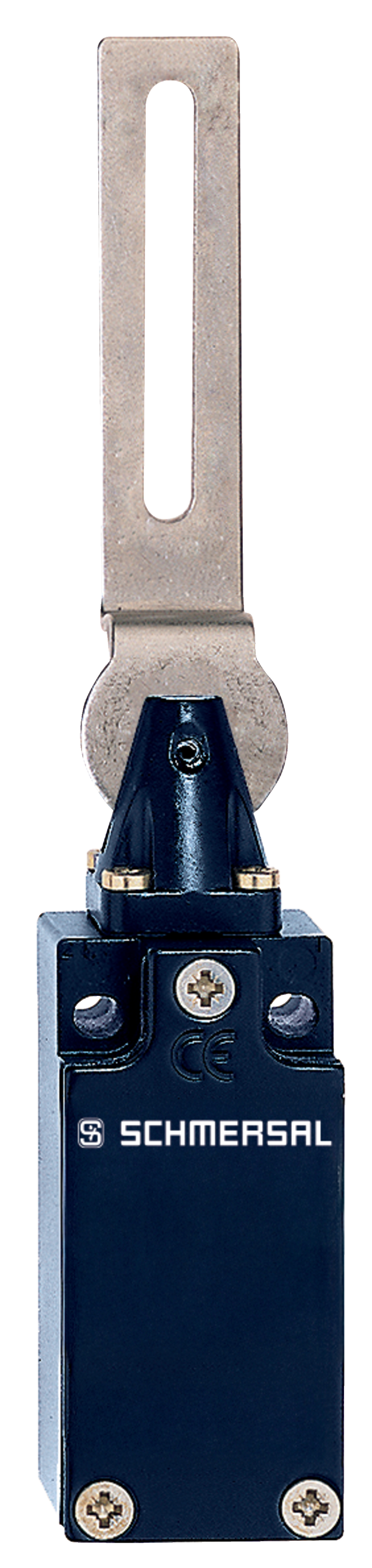

Foto de producto (foto individual de catálogo)
ID: k2353f03
| 1,4 MB | .jpg | 352.778 x 1488.369 mm - 1000 x 4219 px - 72 dpi
| 245,5 kB | .png | 74.083 x 312.561 mm - 210 x 886 px - 72 dpi
| 27,4 kB | .jpg | 29.281 x 123.472 mm - 83 x 350 px - 72 dpi
| 1,3 MB | .jpg | 352.778 x 1488.369 mm - 1000 x 4219 px - 72 dpi
| 245,0 kB | .png | 74.083 x 312.561 mm - 210 x 886 px - 72 dpi
| 50,2 kB | .png | 29.281 x 123.472 mm - 83 x 350 px - 72 dpi
Dibujo dimensional Componente básico
Dibujo dimensional Actuador
Diagrama de recorridos de contacto
Contacto cerrado
Contacto abierto
Rango de ajuste
Punto de enclavamiento
Recorrido/ángulo de apertura positiva
Monitorización del bloqueo según ISO 14119
Contacto NC de apertura forzada
accionado
no accionado
Contacto NA
Contacto NC
151103651 T4C 235-01Z
- Metal enclosure
- Good resistance to oil and petroleum spirit
- 30 mm x 88,5 mm x 30 mm
- Actuator heads can be repositioned by 4 x 90°
