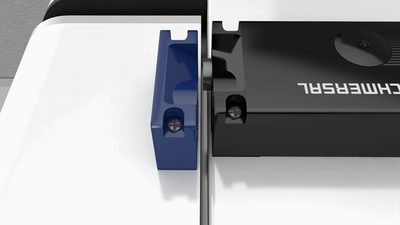

AZM400Z-ST-I2-1P2P-BOW
AZM400Z-ST-I2-1P2P-BOW
| Désignation produit: AZM400Z(1)(2)(3)(4)(5) |
| (1) | |
| ST | 1 connecteur M12, 8 pôles |
| ST2 | 2 connecteurs M12, 8 pôles / 5 pôles |
| (2) | |
| Sans | Codage standard |
| I1 | Codage individuel |
| I2 | Codage individuel, apprentissage multiple |
| (3) | |
| 1P2P | 1 sortie diagnostique et 2 sorties de sécurité, commutation P (seulement pour ST) |
| 2P2P | 2 sorties diagnostiques et 2 sorties de sécurité, commutation P (seulement pour ST2) |
| (4) | |
| Sans | déverrouillage manuel |
| T | Déverrouillage de secours |
| BOW | Avec trous de fixation pour le montage du câble Bowden |
| (5) | |
| Sans | sans déverrouillage manuel électronique (seulement pour ST) |
| E | avec déverrouillage manuel électronique (seulement pour ST2) |
- Codage individuel pour apprentissage multiple avec technologie RFID
- Codage individuel par technologie RFID
- Connecteur M12, 8 pôles
- Surveillance de l’électro-aimant
- 1 Sortie diagnostic "OUT"
- Avec trous de fixation pour le montage du câble Bowden
- Système bistable à commande par moteur
- Force de retenue 10.000 N
- Déverrouillage contre une force transversale jusqu'à 300 N possible
- PL e / Cat. 4 / SIL 3 pour la fonction de verrouillage et de retenue
- Commande à deux canaux de la fonction d’interverrouillage
- Fonctionnement aux sorties à commutation p et n
- Grand jeu de l’actionneur
Exemple de commande
| Désignation de type du produit |
AZM400Z-ST-I2-1P2P-BOW |
| Référence d’article (n° de commande) |
103015315 |
| EAN (European Article Number) |
4030661503967 |
| eCl@ss number, version 12.0 |
27-27-26-03 |
| eCl@ss number, version 11.0 |
27-27-26-03 |
| Numéro eCl@ss, version 9.0 |
27-27-26-03 |
| ETIM number, version 7.0 |
EC002593 |
| ETIM number, version 6.0 |
EC002593 |
Homologations - Règlementations
| Certificats |
TÜV cULus FCC IC |
Caractéristiques globales
| Règlementations |
EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-3 EN IEC 61508 |
| Information générale |
Codage individuel pour apprentissage multiple |
| Niveau de codage selon EN ISO 14119 |
haut |
| Mode d’action |
Champ magnétique RFID |
| Matériau du boîtier |
alliage léger,injecté |
| Poids brut |
856 g |
| Temps de réaction, max. |
100 ms |
Données générales - Caractéristiques
| Surveillance de l’interverrouillage |
Oui |
| Détection des courts-circuits |
Oui |
| Détection des courts-circuits transversaux |
Oui |
| Trous de fixation pour le montage du câble Bowden |
Oui |
| Fonctions de sécurité |
Oui |
| Afficheur intégré, état |
Oui |
| Nombre de signaux diagnostiques |
1 |
| Nombre de contacts de sécurité |
2 |
Classification
| Normes de référence |
EN ISO 13849-1 EN IEC 61508 |
Classification de sécurité - Fonction d' interverrouillage
| Performance Level, jusqu'à |
e |
| Catégorie |
4 |
| Valeur PFH |
1,00 x 10⁻⁹ /h |
| Valeur PFD |
9,00 x 10⁻⁵ |
| Safety Integrity Level (SIL), adapté pour |
3 |
| Durée d'utilisation |
20 année(s) |
Classification de sécurité - Fonction de verrouillage
| Performance Level, jusqu'à |
e |
| Catégorie |
4 |
| Valeur PFH |
1,80 x 10⁻⁹ /h |
| Valeur PFD |
1,60 x 10⁻⁴ |
| Safety Integrity Level (SIL), adapté pour |
3 |
| Durée d'utilisation |
20 année(s) |
Données mécaniques
| Principe de verrouillage |
bistable |
| Durée de vie mécanique, min. |
1 000 000 manœuvres |
| Remarque (durée de vie mécanique) |
Dont avec force transversale Fquer = 100 N: 100.000 manoeuvres |
| Distance minimale entre les appareils |
30 mm |
| Force de retenue conforme à la norme EN ISO 14119 |
10 000 N |
| Force de retenue, max. |
13 000 N |
| Force transversale lors du retour du pêne, maximale (contre le protecteur tendu) |
300 N |
| Remarque (force latérale lors du retour du pêne) |
Non applicable pour déverrouillage de secours, par câble Bowden et manuel |
| Exécution des vis de fixation |
2x M6 (property class min. 10.9) |
| Couple de serrage des vis |
8 Nm |
| Couple de serrage des vis de fixation du câble Bowden |
1,2 Nm |
Données mécaniques – technique de connexion
| Connecteur de raccordement |
Connecteur M12, 8 pôles |
Données mécaniques - Dimensions
| Longueur du capteur |
46,7 mm |
| Largeur du capteur |
77,8 mm |
| Hauteur du capteur |
166,7 mm |
Conditions ambiantes
| Etanchéité |
IP67 IP66 |
| Ambient temperature |
-20_+55 |
| Température de stockage et de transport, min. |
-40 °C |
| Température de stockage et de transport, max. |
+85 °C |
| Tenue aux vibrations selon EN 60068-2-6 |
10 … 150 Hz, amplitude 0,35 mm |
| Tenue aux chocs mécaniques |
30 g / 11 ms |
| Degré de protection |
III |
Conditions ambiantes - Valeur d'isolation
| Tension assignée d'isolement |
32 VDC |
| Tension assignée de tenue aux chocs |
0,8 kV |
| Catégorie de surtension |
III |
| Degré d'encrassement selon VDE 0100 |
3 |
Données électriques
| Operating voltage |
24 VDC -15 % / +10 % (stabilised PELV power supply) |
| Consommation |
100 mA |
| Consommation électrique, max. |
600 mA |
| Courant hors charge électrique, maximum |
100 mA |
| Rated operating voltage |
24 VDC |
| Courant permanent |
50 mA |
| Courant de court-circuit nominal selon EN 60947-5-1 |
100 A |
| Fréquence de commutation, env. |
0,3 Hz |
| Cycle de fermeture/d’ouverture, min. |
3 |
| Temps de cycle moyen min. (en cas de fonctionnement continu) |
20 s |
| Temporisation à la mise sous tension, maximum |
1 500 ms |
Données électriques - Entrées de commande
| Seuils de commutation pour entrées de commande |
−3 V … 5 V (Low) 15 V … 30 V (High) |
| Classification ZVEI CB24I, creux |
C0 |
| Classification ZVEI CB24I, source |
C1 C2 C3 |
| Current consumption at 24V, minimum |
5 mA |
| Current consumption at 24V, maximum |
10 mA |
| Temps différentiel autorisé (signal d’entrée), max. |
10 s |
Données électriques - Entrées de sécurité tout-ou-rien
| Classification ZVEI CB24I, creux |
C1 |
Données électriques - Sorties de sécurité
| Courant assigné de service (entrées de sécurité) |
250 mA |
| Mise en œuvre |
protégé contre les courts-circuits, commutation P |
| Chute de tension Ud, max. |
2 V |
| Courant restant |
1,5 mA |
| Tension, catégorie d'utilisation DC-12 |
24 VDC |
| Courant, catégorie d'utilisation DC-12 |
0,25 A |
| Tension, catégorie d'utilisation DC-13 |
24 VDC |
| Courant, catégorie d'utilisation DC-13 |
0,25 A |
| Classification ZVEI CB24I, source |
C2 |
| Classification ZVEI CB24I, creux |
C1 C2 |
Données électriques - Sortie diagnostique "OUT"
| Chute de tension Ud, max. |
2 V |
| Tension, catégorie d'utilisation DC-12 |
24 VDC |
| Courant, catégorie d'utilisation DC-12 |
0,05 A |
| Tension, catégorie d'utilisation DC-13 |
24 VDC |
| Courant, catégorie d'utilisation DC-13 |
0,05 A |
Indication d'état par
| Remarque (indicateurs d'état à LED) |
Etat de fonctionnement: LED jaune Erreur défaut fonctionnel: LED rouge Tension d'alimentation UB: LED verte |
Affectation des broches
| Broche 1 |
OUT2 Sortie diagnostic "OUT" 2 |
| Broche 2 |
E1 Entrée de commande 1 |
| Broche 3 |
n.c. |
| Broche 4 |
Y1 Sortie de sécurité 1 |
| Broche 5 |
OUT1 Sortie diagnostic "OUT" 1 |
| Broche 6 |
E3 Entrée de commande 3 |
| Broche 7 |
Y2 Sortie de sécurité 2 |
| Broche 8 |
E2 Entrée de commande 2 |
Inclus dans la livraison
| Inclus dans la livraison |
Le câble Bowden n'est pas compris dans la livraison Remarque: Les modèles AZM400Z-...-BOW peuvent être utilisés uniquement avec le déverrouillage par câble Bowden ACC-AZM400-BOW-.M-.M, disponible comme accessoire. L'utilisation en l'absence du déverrouillage par câble Bowden n'est pas autorisée. |
| Inclus dans la livraison du matériel de montage |
2 x M6 (10.9) |
Accessoires
| Recommandation (actionneur) |
AZM400-B1 |
