SHGV/L01/101+BO
Codice prodotto:
101197782
SHGV/L01/101+BO
Codice prodotto:
101197782
| Codice: SHGV(1)/(2)/(3)(4)/(5)/(6)+(7) |
| (1) | |
| senza | Sistema di chiusura standard |
| Z | Sistema di chiusura con impianto centralizzato |
| P | Sistema di chiusura standard PACRI |
| ZP | Sistema di chiusura con impianto centralizzato PACRI |
| (2) | |
| B | Cilindro della serratura a terra |
| L | cilindro della serratura a sinistra |
| R | Cilindro della serratura a destra |
| (3) | |
| D | il ciclindro di chiusura ausiliario si trova sul lato frontale |
| (4) | |
| 01 | Con una testina |
| 1.1 | con due testine |
| (5) | |
| x1x | Numero/i chiave 100 … 999 |
| (6) | |
| x2x | Numero chiave ( n) cilindro di chiusura supplementare frontale 32 … 99 |
| (7) | |
| BO | Azionatore diritto |
| BOW | azionatore ad angolo |
| BOR | Azionatore a raggio |
| BOWR | azionatore a raggio ad angolo |
| BOF/HIS.1 | Azionatore telescopico, fissaggio dal retro |
| BOF/HIS.2 | Azionatore telescopico, fissaggio dall'alto |
Non tutte le varianti del dispositivo possibili in base a questo codice prodotto sono disponibili e/o tecnicamente applicabili.
- Aluminium enlosure
- Protection class IP65
Ordering data
| Product type description |
SHGV/L01/101+BO |
| Article number (order number) |
101197782 |
| EAN (European Article Number) |
4030661493787 |
| eCl@ss number, version 12.0 |
27-27-26-03 |
| eCl@ss number, version 11.0 |
27-27-26-03 |
| eCl@ss number, version 9.0 |
27-27-26-03 |
| ETIM number, version 7.0 |
EC002593 |
| ETIM number, version 6.0 |
EC002593 |
General data
| Standards |
EN IEC 60947-5-1 |
| Working principle |
meccanico |
| Housing material |
Alluminio / acciaio cromato |
| Housing coating material |
verniciato |
| Material of the cylinder lock |
Acciaio |
| Colour of the housing |
rosso |
| Colour of the key |
Argento |
| Colour of key head |
Argento |
| Gross weight |
450 g |
General data - Features
| Number of actuating directions |
4 |
| Number of keys |
1 |
Mechanical data
| Mechanical life, minimum |
100.000 Operations |
| Holding force FZh in accordance with EN ISO 14119 |
950 N |
| Holding force Fmax, maximum |
1.250 N |
| Latching force |
5 N |
| Actuating speed, maximum |
0,2 m/s |
| Key number |
101 |
Mechanical data - Dimensions
| Length |
43 mm |
| Width |
87 mm |
| Height |
103 mm |
Ambient conditions
| Degree of protection |
IP65 |
| Ambient temperature |
-25 ... +70 °C |
| Storage and transport temperature |
-40 ... +80 °C |
| Restistance to shock |
30 g / 18 ms |
| Resistant to vibration |
Resistenza alle scosse: 15 g/10 … 200 Hz |
Electrical data
| Maximale Schalthäufigkeit |
5 /h |
Other data
| Note (applications) |
dispositivo di sicurezza scorrevole dispositivo di sicurezza rimovibile interruttori di sicurezza rotativi |
Filtro lingua
Scheda Tecnica
Manuale d'istruzioni e dichiarazione UE di conformità
Scheda tecnica (PDF provvisorio)
Informazioni
Libreria SISTEMA-VDMA
Download dell'ultima versione di Adobe Reader
Immagine del prodotto (foto singola per catalogo)
Disegno quotato disp. di base

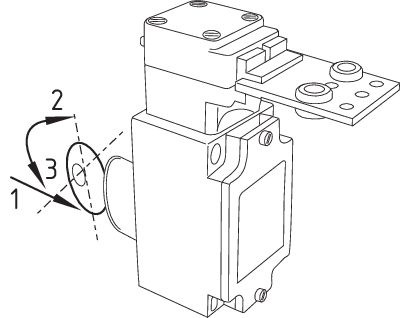

Esempio d'impiego generale
ID: kshgva06
Esempio d'impiego generale
ID: kshgva08
Azionatore
101025451 BOF/HIS.2
- Minimum actuating radius 400 mm
- Flexible actuator
101025450 BOF/HIS.1
- Minimum actuating radius 400 mm
- Flexible actuator
101014463 BOWR
- Minimum actuating radius 350 mm
- Angled actuator
101014461 BOR
- Minimum actuating radius 350 mm
- Straight actuator
101014462 BOW
- Minimum actuating radius 400 mm
- Angled actuator
101014460 BO
- Minimum actuating radius 400 mm
- Straight actuator
UK Conformity Declaration
| UK Declaration of Conformity |  |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | SHGV, SHGV/ESS, SVE, SVM |
| Type: | See ordering code |
| Description of the component: | Interlocking device with electromagnetic interlock for safety functions |
| Relevant legislation: | Supply of Machinery (Safety) Regulations | 2008 |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | IEC 60947-5-1:2016 + Cor1:2016 ISO 14119:2014 ISO 13849-1:2015 ISO 13849-2:2012 |
| Approved body for Type Examination: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln ID n°: 0035 |
| Type examination certificate: | 01/205/5754.00/20 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, March 7, 2023 |
 |
| Authorised signature Philip Schmersal Managing Director |
