BETAETIGER AZ 17/170-B1
BETAETIGER AZ 17/170-B1
- besonders geeignet für Schiebetüren
- Gerader Betätiger
- besonders geeignet für Schiebetüren
Bestelldaten
| Product type description |
BETAETIGER AZ 17/170-B1 |
| Article number (order number) |
101122893 |
| EAN (European Article Number) |
4030661104393 |
| eCl@ss number, version 12.0 |
27-27-26-06 |
| eCl@ss number, version 11.0 |
27-27-26-06 |
| eCl@ss number, version 9.0 |
27-27-26-06 |
| ETIM number, version 7.0 |
EC001487 |
| ETIM number, version 6.0 |
EC001487 |
Allgemeine Daten
| Material of the actuator |
Nichtrostender Stahl |
| Gross weight |
14 g |
Mechanische Daten
| Actuating radius, minimum |
140 mm |
| Actuator |
gerade starr |
Lieferumfang
| Note (scope of delivery, number and type) |
Befestigungsschrauben nicht im Lieferumfang enthalten |
Hinweis
| Note (General) |
Drehpunkt des Scharniers und Oberkante des Sicherheitsschalters zuzüglich 10 mm müssen eine Ebene bilden kleinstmöglicher Betätigungsradius bei drehbaren Schutzeinrichtungen über die schmale Seite des Betätigers 140 mm kleinstmöglicher Betätigungsradius bei drehbaren Schutzeinrichtungen über die breite Seite des Betätigers 200 mm |
Sprachfilter
Datenblatt
Betriebsanleitung und Konformitätserklärung
Download der aktuellen Version von Adobe Reader

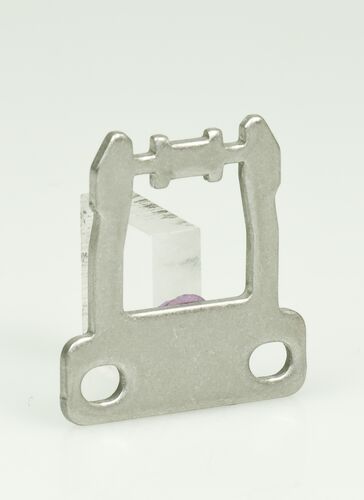

Produktbild (Katalogeinzelphoto )
ID: kaz17f13
| 3,6 MB | .tif | 94.9 x 130.2 mm - 949 x 1302 Pixel - 254 dpi
| 280,4 kB | .jpg | 352.778 x 423.333 mm - 1000 x 1200 Pixel - 72 dpi
| 26,3 kB | .png | 74.083 x 88.9 mm - 210 x 252 Pixel - 72 dpi
| 27,1 kB | .jpg | 103.011 x 123.472 mm - 292 x 350 Pixel - 72 dpi
| 10,6 kB | .jpg | 128.411 x 176.389 mm - 364 x 500 Pixel - 72 dpi
Maßzeichnung Betätiger
