EX-SVE1/131-24VDC
EX-SVE1/131-24VDC
Téléchargements
| Désignation produit: EX-SVE(1)/(2)-24VDC |
| (1) | |
| 1 | 1 sélecteur à clef |
| 2 | 2 sélecteur à clef |
| 3 | 3 sélecteur à clef |
| (2) | |
| ... | Numéro de clef |
Exemple de commande
| Désignation de type du produit |
EX-SVE1/131-24VDC |
| Référence d’article (n° de commande) |
103035859 |
| EAN (European Article Number) |
4030661569444 |
| eCl@ss number, version 12.0 |
27-37-12-43 |
| eCl@ss number, version 11.0 |
27-37-12-43 |
| Numéro eCl@ss, version 9.0 |
27-37-12-43 |
| ETIM number, version 7.0 |
EC001029 |
| ETIM number, version 6.0 |
EC001029 |
Homologations - Règlementations
|
ATEX (Konformitätserklärung) |
Protection antidéflagrante
| Protection antidéflagrante: Normes de référence |
EN IEC 60079-0 EN 60079-31 |
| Catégorie de protection antidéflagrante |
3D |
| Etiquetage protection antidéflagrante |
Ex tc IIIC T85°C Dc X |
| Déclaration du constructeur, zones |
22 |
Caractéristiques globales
| Règlementations |
EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-1 |
| Mode d’action |
électromécanique |
| Matériau du boîtier |
Plastique, thermoplastique renforcé de fibres de verre, auto-extinguible |
| Couleur du boîtier |
Noir Argent |
| Couleur de clé |
Argent |
| Couleur de la série de clefs (tête de clef) |
Argent |
| Poids brut |
1 020 g |
Données générales - Caractéristiques
| Ouverture sous tension |
Oui |
| déverrouillage manuel |
Oui |
Classification
| Durée d'utilisation |
20 année(s) |
Classification de sécurité - Sorties de sécurité
| B10D contact NF |
100 000 manœuvres |
Données mécaniques
| Position du sélecteur à clé |
centré |
| Durée de vie mécanique, min. |
100 000 manœuvres |
| Numéro de clef |
131 |
Données mécaniques – technique de connexion
| Connecteur de raccordement |
Raccord fileté M20 x 1.5 |
| Section du câble, min. |
0,25 mm² |
| Section du câble, max. |
2,5 mm² |
| Remarque (section du câble) |
Toutes les indications relatives à la section du câble sont embouts compris. |
Données mécaniques - Dimensions
| Longueur |
144 mm |
| Largeur |
96 mm |
| Hauteur |
169 mm |
Conditions ambiantes
| Etanchéité |
IP65 |
Conditions ambiantes - Valeur d'isolation
| Tension assignée d'isolement |
250 VAC |
| Tension assignée de tenue aux chocs |
2,5 kV |
Données électriques
| Courant nominal thermique |
4 A |
| Tension assignée d'alimentation |
24 VDC |
| Catégorie d'utilisation: AC-15 |
230 VAC |
| Catégorie d'utilisation: AC-15 |
4 A |
| Catégorie d'utilisation DC-13 |
24 VDC |
| Catégorie d'utilisation DC-13 |
4 A |
| Consommation électrique, max. |
8,5 W |
| Elément de commutation |
Contact NO, contact NF |
| Principe de commutation |
contacts à action dépendante |
| Matériau des contacts, électriques |
Argent |
Inclus dans la livraison
| Inclus dans la livraison |
Clé et outil triangulaire compris dans la livraison (y compris 1 clé d'urgence): Clé et outil triangulaire compris dans la livraison (y compris 1 clé d'urgence) |
Remarque
| Remarque (en général) |
voir figure: principe de fonctionnement: clef 1-3 en Pos. 1. bobine non alimentée: interrupteur à clef verrouillé, contacts NF fermés, clef non rétractable |
Filtre de langue
Fiches techniques
Mode d'emploi et déclaration de conformité
Télécharger la dernière version d'Adobe Reader

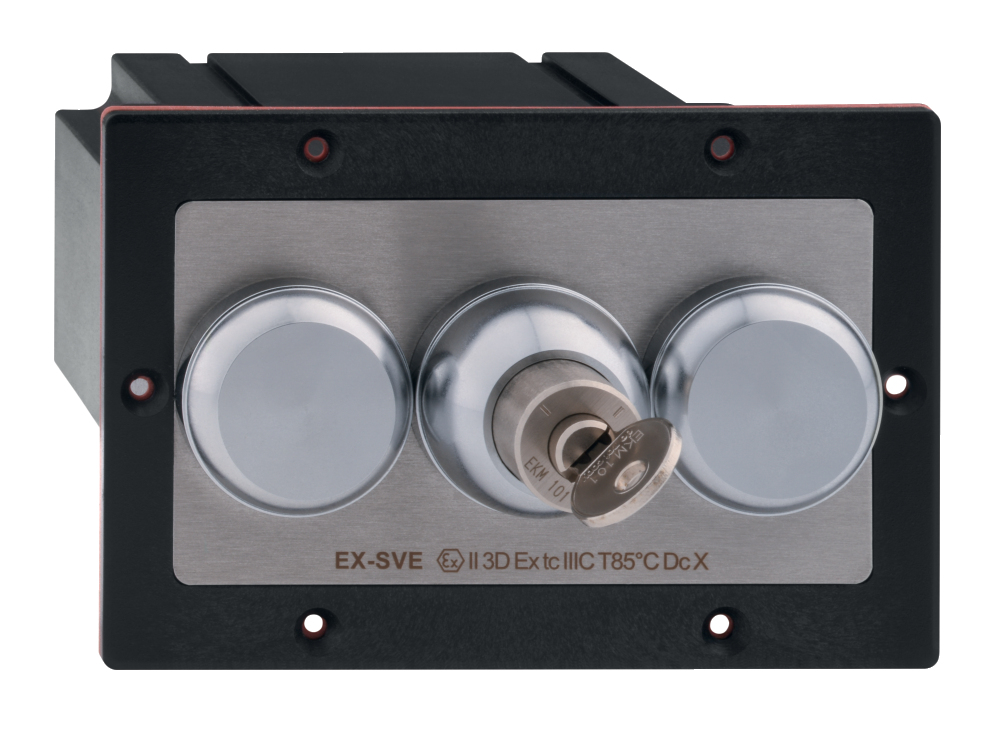

Photo du produit (photo individuelle de catalogue)
Plan d'encombrement composant de base
| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name and designation of the component: | EX-SHGV | D II 2GD Ex h 85°C X |
| EX-SHGV/ESS | D II 3G Ex ic IIC T5 Gc X D II 3D Ex tc IIIC T110°C Dc X | |
| EX-SVE | D II 3D Ex tc IIIC T85°C Dc X |
| Type: | See ordering code |
| Description of the component: | Interlocking device with electromagnetic interlock for safety functions |
| Relevant Directives: | Machinery Directive | 2006/42/EC |
| Explosion Protection Directive (ATEX) | 2014/34/EU | |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-1:2017 ISO 14119:2014 ISO 13849-1:2015 EN IEC 60079-0:2018 EN 60079-11:2012 EN 60079-31:2014 EN ISO 80079-36:2016 EN ISO 80079-37:2016 |
| Notified body for Type Examination: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln ID n°: 0035 |
| EC-Type Examination Certificate: | 01/205/5754.00/20 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Conformity with the explosion protection directive 2014/34/EU (ATEX) is declared by the manufacturer without involving a test center. |
| Place and date of issue: | Wuppertal, January 23, 2023 |
 |
| Authorised signature Philip Schmersal Managing Director |
| UK Declaration of Conformity | |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | EX-SHGV | D II 2GD Ex h 85°C X |
| EX-SHGV/ESS | D II 3G Ex ic IIC T5 Gc X D II 3D Ex tc IIIC T110°C Dc X | |
| EX-SVE | D II 3D Ex tc IIIC T85°C Dc X |
| Type: | See ordering code |
| Description of the component: | Interlocking device with electromagnetic interlock for safety functions |
| Relevant legislation: | Supply of Machinery (Safety) Regulations | 2008 |
| Equipment and Protective Systems intended for use in Potentially Explosive Atmospheres Regulations | 2016 | |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 ISO 14119:2014 ISO 13849-1:2015 EN IEC 60079-0:2018 EN 60079-11:2012 EN 60079-31:2014 EN ISO 80079-36:2016 EN ISO 80079-37:2016 |
| Approved body for Type Examination: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln ID n°: 0035 |
| Type examination certificate: | 01/205/5754.00/20 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Conformity with the explosion protection directive 2014/34/EU (ATEX) is declared by the manufacturer without involving a conformity assessment center. |
| Place and date of issue: | Wuppertal, March 7, 2023 |
|
| Authorised signature Philip Schmersal Managing Director |
Schmersal France SAS, BP 18, 38181 Seyssins Cedex
Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.
