MV6H 017-22Y
MV6H 017-22Y
Téléchargements
- 3 Entrée de câble M 20 x 1.5
- Boîtier métallique
- 4 Contacts
- 67 mm x 130 mm x 43 mm (composant de base)
- Tête de manœuvre réglable de 4 x 90º
- Actionneur réglable de 360° en continu
- L'actionneur peut être retourné de 180° sur l'axe
- Lame flexible en acier à ressort
Exemple de commande
| Note (disponibilité) |
Plus disponible! |
| Désignation de type du produit |
MV6H 017-22Y |
| Référence d’article (n° de commande) |
101060374 |
| eCl@ss number, version 12.0 |
27-27-06-01 |
| eCl@ss number, version 11.0 |
27-27-06-01 |
| Numéro eCl@ss, version 9.0 |
27-27-06-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Homologations - Règlementations
|
CCC |
Caractéristiques globales
| Règlementations |
EN IEC 60947-5-1 |
| Mode d’action |
mécanique |
| Matériau du boîtier |
Fonte d'alliage métallique léger, laqué |
| Matériau du revêtement du boîtier |
laquée |
| Matériau du levier |
acier à ressort |
| Poids brut |
538 g |
Données générales - Caractéristiques
| Nombre de contacts NF |
2 |
| Nombre de contacts NO |
2 |
Données mécaniques
| Actionneur |
Levier pivotant |
| Durée de vie mécanique, min. |
1 000 000 manœuvres |
| Angle d'attaque, à gauche |
30 ° |
| Angle d'attaque, à droite |
30 ° |
| Course d'ouverture des contacts |
2 x 1,2 mm |
| Vitesse d'attaque, min. |
1 mm/min |
| Vitesse d'attaque, max. |
3 m/s |
| Remarque (vitesse d'attaque) |
Vitesse d'attaque pour un angle d'attaque vertical sur le poussoir |
| couple d'actionnement |
0,2 Nm |
Données mécaniques – technique de connexion
| Connecteur de raccordement |
Raccord fileté M20 x 1.5 |
| Section du câble, min. |
1,5 mm² |
| Section du câble, max. |
2,5 mm² |
| Remarque (section du câble) |
Toutes les indications relatives à la section du câble sont embouts compris. |
| Section des conducteurs |
13 AWG |
Données mécaniques - Dimensions
| Longeur x Largeur x Hauteur |
Lame flexible d'épaisseur: 0.8 mm |
| Longueur du capteur |
43 mm |
| Largeur du capteur |
67 mm |
| Hauteur du capteur |
416 mm |
Conditions ambiantes
| Etanchéité |
IP65 |
| Ambient temperature |
-30 ... +90 °C |
Conditions ambiantes - Valeur d'isolation
| Tension assignée d'isolement |
500 V |
Données électriques
| Courant nominal thermique |
10 A |
| Catégorie d'utilisation: AC-15 |
400 VAC |
| Catégorie d'utilisation: AC-15 |
2,5 A |
| Elément de commutation |
Contact NO, contact NF |
| Remarque (elément de commutation) |
Ponts de contact isolés galvaniquement |
| Principe de commutation |
Rupture brusque |
| Temps de rebondissement, max. |
2,5 ms |
| Temps de commutation, max. |
40 ms |
| Matériau des contacts, électriques |
Argent |
Filtre de langue
Fiches techniques
Mode d'emploi (annexe/guide raccourci)
Certification CCC
Télécharger la dernière version d'Adobe Reader

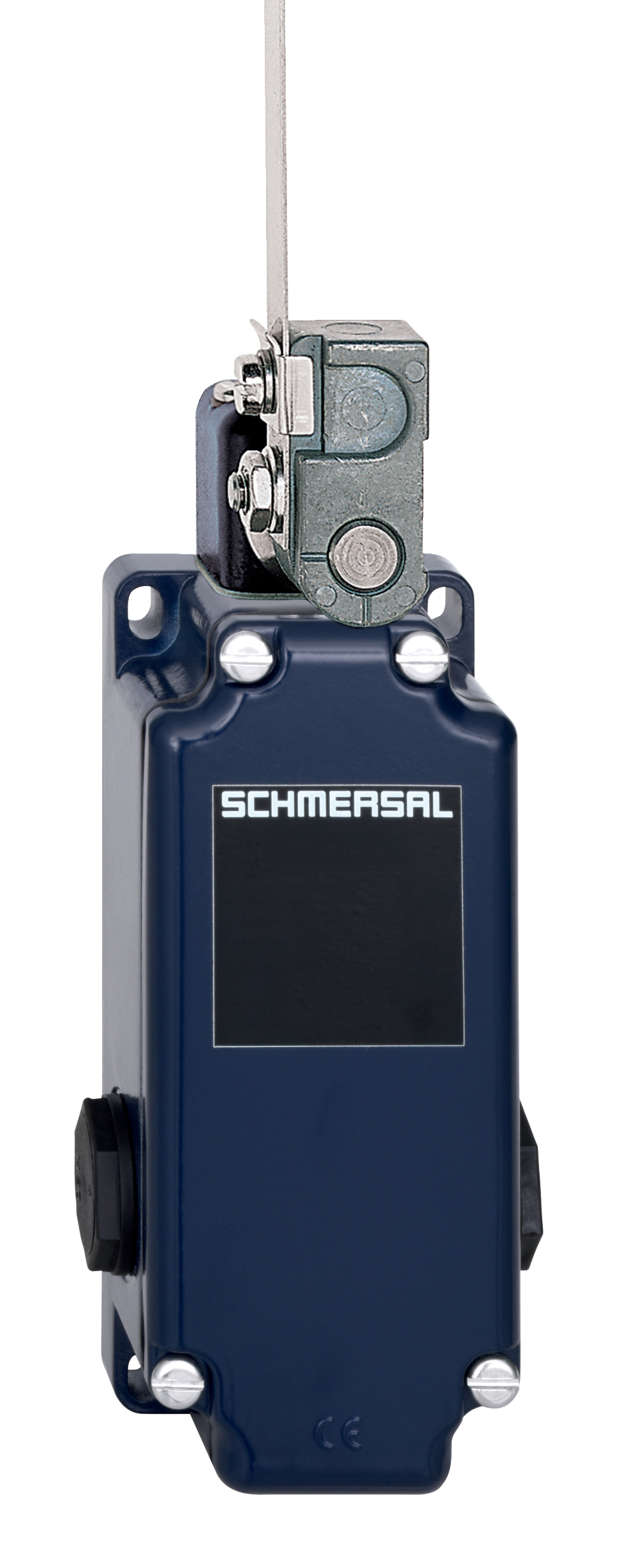

Photo du produit (photo individuelle de catalogue)
Plan d'encombrement composant de base
Plan d'encombrement actionneur
Diagramme de contact
Surveillance du verrouillage Selon ISO 14119
contact NF à manoeuvre positive d'ouverture
actionné
non actionné
contact NO
contact NF
Principe de fonctionnement
| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | M/T 015 M/T 016 M/T 017 |
| Type: | See ordering code |
| Description of the component: | Limit switches |
| Relevant Directives: | Low Voltage Directive | 2014/35/EU |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | DIN EN 60947-5-1:2010 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, March 22, 2017 |
 |
| Authorised signature Philip Schmersal Managing Director |
Schmersal France SAS, BP 18, 38181 Seyssins Cedex
Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.
