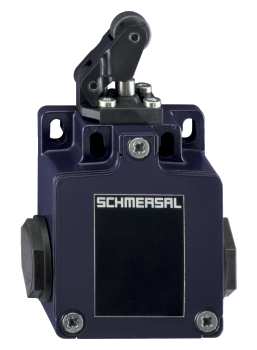

TK 255-20Z
TK 255-20Z
Téléchargements
- 3 entrées de câble M 20 x 1.5
- Boîtier métallique
- Large gamme d'organes de commande
- Excellente résistance à l"essence et à l"huile
- 63 mm x 63,5 mm x 30 mm
- Organes de commande réglables de 4 x 90°
- Cotes de montage selon EN 50047
Exemple de commande
| Note (disponibilité) |
Plus disponible! |
| Désignation de type du produit |
TK 255-20Z |
| Référence d’article (n° de commande) |
101174924 |
| EAN (European Article Number) |
4030661311449 |
| eCl@ss number, version 12.0 |
27-27-06-01 |
| eCl@ss number, version 11.0 |
27-27-06-01 |
| Numéro eCl@ss, version 9.0 |
27-27-06-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Homologations - Règlementations
|
CCC UKCA |
Caractéristiques globales
| Règlementations |
BG-GS-ET-15 EN ISO 13849-1 EN IEC 60947-5-1 |
| Modèle de boîtier |
Construction normée |
| Levier selon DIN EN 50047 |
e |
| Matériau du boîtier |
Métal, zamac injecté |
| Matériau du revêtement du boîtier |
laquée |
| Poids brut |
160 g |
Données générales - Caractéristiques
| Nombre de contacts auxiliaires |
2 |
Classification
| Normes de référence |
EN ISO 13849-1 |
| Durée d'utilisation |
20 année(s) |
Données mécaniques
| Actionneur |
levier à galet |
| Durée de vie mécanique, min. |
20 000 000 manœuvres |
| Force d'actionnement, min. |
9 N |
| Force d'ouverture forcée, min. |
19 N |
| Vitesse d'attaque, min. |
240 mm/min |
| Vitesse d'attaque, max. |
1 m/s |
| Remarque (vitesse d'attaque) |
Vitesse d'attaque pour un angle d'attaque vertical sur le poussoir de 30° |
| Remarque (temps de rebond) |
Temps de rebond selon la vitesse d'actionnement |
| Remarque (temps de commutation) |
Temps de commutation selon la vitesse d'actionnement |
Données mécaniques – technique de connexion
| Connecteur de raccordement |
Raccord fileté M20 x 1.5 |
| Section du câble, min. |
0,75 mm² |
| Section du câble, max. |
2,5 mm² |
| Remarque (section du câble) |
Toutes les indications relatives à la section du câble sont embouts compris. |
Données mécaniques - Dimensions
| Longueur du capteur |
30 mm |
| Largeur du capteur |
63 mm |
| Hauteur du capteur |
95,1 mm |
Conditions ambiantes
| Etanchéité |
IP67 |
| Ambient temperature |
-30 ... +80 °C |
Conditions ambiantes - Valeur d'isolation
| Tension assignée d'isolement |
500 V |
| Tension assignée de tenue aux chocs |
6 kV |
Données électriques
| Courant nominal thermique |
10 A |
| Courant de court-circuit nominal selon EN 60947-5-1 |
1 000 A |
| Catégorie d'utilisation: AC-15 |
230 VAC |
| Catégorie d'utilisation: AC-15 |
4 A |
| Catégorie d'utilisation DC-13 |
24 VDC |
| Catégorie d'utilisation DC-13 |
1 A |
| Elément de commutation |
Contact NO |
| Principe de commutation |
contacts à action dépendante |
| Fréquence de manœuvres |
5 000 /h |
| Matériau des contacts, électriques |
Argent |
Remarque
| Remarque (en général) |
Les interrupteurs avec 2 contacts NO ne conviennent pas pour les tâches de sécurité. |
Filtre de langue
Fiches techniques
Mode d'emploi (annexe/guide raccourci)
Télécharger la dernière version d'Adobe Reader
Photo du produit (photo individuelle de catalogue)
Plan d'encombrement actionneur
Diagramme des contacts
Contact fermé
Contact ouvert
Plage de réglage
Point de maintien
Course/angle d'ouverture forcéeDiagramme de contact
Surveillance du verrouillage Selon ISO 14119
contact NF à manoeuvre positive d'ouverture
actionné
non actionné
contact NO
contact NF
| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | Z/T 235, Z/T 236, Z/T 255, Z/T 256, Z/T 335, Z/T 336, Z/T 355, Z 332 |
| Type: | See ordering code |
| Description of the component: | Position switch |
| Relevant Directives: | Low Voltage Directive | 2014/35/EU |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-1:2017 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, April 20, 2021 |
 |
| Authorised signature Philip Schmersal Managing Director |
| UK Declaration of Conformity | |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | Z/T 235, Z/T 236, Z/T 255, Z/T 256, Z/T 335, Z/T 336, Z/T 355, Z 332 |
| Type: | See ordering code |
| Description of the component: | Position switches |
| Relevant legislation: | Electrical Equipment (Safety) Regulations | 2016 |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, November 23, 2021 |
|
| Authorised signature Philip Schmersal Managing Director |
Schmersal France SAS, BP 18, 38181 Seyssins Cedex
Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.
Généré le: 06/11/2024 15:01
