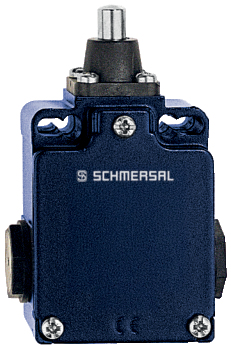

TS 355-03ZH
TS 355-03ZH
- 3 entrées de câble latéral M 20 x 1.5
- Boîtier métallique
- Large gamme d'organes de commande
- Excellente résistance à l"essence et à l"huile
- 66,7 mm x 76 mm x 38 mm
- Organes de commande réglables de 4 x 90°
- Cotes de montage selon EN 50041
- Points de commutation selon EN 50041
Exemple de commande
Note (disponibilité) |
Plus disponible! |
Désignation de type du produit |
TS 355-03ZH |
Référence d’article (n° de commande) |
101148310 |
EAN (European Article Number) |
4030661451039 |
eCl@ss number, version 12.0 |
27-27-26-01 |
eCl@ss number, version 11.0 |
27-27-26-01 |
Numéro eCl@ss, version 9.0 |
27-27-26-01 |
ETIM number, version 7.0 |
EC000030 |
ETIM number, version 6.0 |
EC000030 |
Homologations - Règlementations
Certificats |
cULus CCC |
Caractéristiques globales
Modèle de boîtier |
Construction normée |
Levier selon DIN EN 50041 |
B |
Matériau du boîtier |
alliage léger,injecté |
Matériau du revêtement du boîtier |
laquée |
Données générales - Caractéristiques
Fonctions de sécurité |
Oui |
Nombre de contacts de sécurité |
3 |
Classification
Normes de référence |
EN ISO 13849-1 |
Durée d'utilisation |
20 année(s) |
Classification de sécurité - Sorties de sécurité
B10D contact NF |
20 000 000 manœuvres |
Données mécaniques
Actionneur |
Poussoir |
Durée de vie mécanique, min. |
30 000 000 manœuvres |
Force d'actionnement, min. |
17 N |
Vitesse d'attaque, max. |
0,5 m/s |
Remarque (temps de commutation) |
Temps de commutation selon la vitesse d'actionnement |
Données mécaniques – technique de connexion
Connecteur de raccordement |
Raccord fileté M20 x 1.5 |
Section du câble, min. |
0,75 mm² |
Section du câble, max. |
2,5 mm² |
Remarque (section du câble) |
Toutes les indications relatives à la section du câble sont embouts compris. |
Données mécaniques - Connecteur côté B
Connecteur |
connecteur femelle |
Données mécaniques - Dimensions
Longueur du capteur |
38 mm |
Largeur du capteur |
66,7 mm |
Hauteur du capteur |
103,5 mm |
Conditions ambiantes
Etanchéité |
IP65 IP67 |
Ambient temperature |
-30 ... +80 °C |
Conditions ambiantes - Valeur d'isolation
Tension assignée de tenue aux chocs |
4 kV |
Données électriques
Courant nominal thermique |
10 A |
Courant de court-circuit nominal selon EN 60947-5-1 |
1 000 A |
Catégorie d'utilisation: AC-15 |
230 VAC |
Catégorie d'utilisation: AC-15 |
4 A |
Catégorie d'utilisation DC-13 |
24 VDC |
Catégorie d'utilisation DC-13 |
4 A |
Elément de commutation |
Contact de rupture |
Principe de commutation |
Action dépendante avec contacts décalés |
Temps de rebondissement, max. |
2 ms |
Fréquence de manœuvres |
5 000 /h |
Matériau des contacts, électriques |
Argent |
