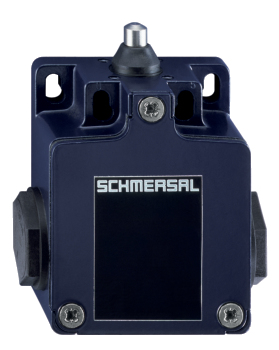

ZS 255-02Z

Numéro d'article: 101169963

Téléchargements

TraceParts Données
ePLAN Données
CADENAS Données CAO
SISTEMA Données
  • Rupture brusque avec force de contact constante jusqu"au point de commutation
  • 3 entrées de câble M 20 x 1.5
  • Boîtier métallique
  • Large gamme d'organes de commande
  • Excellente résistance à l"essence et à l"huile
  • 63 mm x 63,5 mm x 30 mm
  • Organes de commande réglables de 4 x 90°
  • Cotes de montage selon EN 50047

Exemple de commande

Désignation de type du produit

ZS 255-02Z

Référence d’article (n° de commande)

101169963

EAN (European Article Number)

4030661301327

eCl@ss number, version 12.0

27-27-26-01

eCl@ss number, version 11.0

27-27-26-01

Numéro eCl@ss, version 9.0

27-27-26-01

ETIM number, version 7.0

EC000030

ETIM number, version 6.0

EC000030

Homologations - Règlementations

Certificats

CCC

UKCA

Caractéristiques globales

Règlementations

BG-GS-ET-15

EN ISO 13849-1

EN IEC 60947-5-1

Modèle de boîtier

Construction normée

Levier selon DIN EN 50047

B

Matériau du boîtier

Métal, zamac injecté

Matériau du revêtement du boîtier

laquée

Poids brut

161 g

Données générales - Caractéristiques

Fonctions de sécurité

Oui

Nombre de contacts de sécurité

2

Classification

Normes de référence

EN ISO 13849-1

Durée d'utilisation

20 année(s)

Classification de sécurité - Sorties de sécurité

B10D contact NF

20 000 000 manœuvres

Données mécaniques

Actionneur

Poussoir

Durée de vie mécanique, min.

20 000 000 manœuvres

Force d'actionnement, min.

9 N

Force d'ouverture forcée, min.

19 N

Vitesse d'attaque, min.

10 mm/min

Vitesse d'attaque, max.

1 m/s

Données mécaniques – technique de connexion

Connecteur de raccordement

Raccord fileté M20 x 1.5

Section du câble, min.

0,75 mm²

Section du câble, max.

2,5 mm²

Remarque (section du câble)

Toutes les indications relatives à la section du câble sont embouts compris.

Données mécaniques - Dimensions

Longueur du capteur

30 mm

Largeur du capteur

63 mm

Hauteur du capteur

75,5 mm

Conditions ambiantes

Etanchéité

IP65

IP67

Ambient temperature

-30 ... +80 °C

Conditions ambiantes - Valeur d'isolation

Tension assignée d'isolement

500 V

Tension assignée de tenue aux chocs

6 kV

Données électriques

Courant nominal thermique

10 A

Courant de court-circuit nominal selon EN 60947-5-1

1 000 A

Catégorie d'utilisation: AC-15

240 VAC

Catégorie d'utilisation: AC-15

4 A

Catégorie d'utilisation DC-13

24 VDC

Catégorie d'utilisation DC-13

1 A

Elément de commutation

Contact de rupture

Principe de commutation

Rupture brusque

Temps de rebondissement, max.

3 ms

Fréquence de manœuvres

5 000 /h

Temps de commutation, min.

5,5 ms

Matériau des contacts, électriques

Argent

Diagramme des contacts

Diagramme de contact

EU Declaration of Conformity LOG_COM_lo1de01s
Original



K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:Z/T 235, Z/T 236, Z/T 255, Z/T 256,
Z/T 335, Z/T 336, Z/T 355,
Z 332
Type:See ordering code
Description of the component:Position switch
Relevant Directives:Low Voltage Directive2014/35/EU
 RoHS-Directive2011/65/EU
Applied standards:EN 60947-5-1:2017
Person authorised for the compilation of the technical documentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Place and date of issue:Wuppertal, April 20, 2021
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director
UK Declaration of Conformity LOG_COM_lo1de01s
Company:K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.
Name of the component:Z/T 235, Z/T 236, Z/T 255, Z/T 256,
Z/T 335, Z/T 336, Z/T 355,
Z 332
Type:See ordering code
Description of the component:Position switches
Relevant legislation:Electrical Equipment (Safety) Regulations2016
 The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations2012
Designated standards:EN 60947-5-1:2017
UK-Importer /
Person authorised for the compilation of the technical documentation:



Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL
Place and date of issue:Wuppertal, November 23, 2021
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director

Schmersal France SAS, BP 18, 38181 Seyssins Cedex

Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.

Généré le: 02/11/2024 12:42
