AZ/AZM201-B30-LTAG1P30
AZ/AZM201-B30-LTAG1P30
| Désignation produit: AZ/AZM201-B30-(1)T(2)(3)(4)-(5) |
| (1) | |
| L | Protecteur avec charnière à gauche |
| R | charnière de porte à droite |
| (2) | |
| A | pour montage extérieur |
| I | pour montage intérieur |
| (3) | |
| G1 | avec poignée |
| G2 | avec bouton rotatif |
| (4) | |
| P1 | avec déverrouillage de secours |
| P20 | avec déverrouillage de secours métallique (seulement possible pour montage extérieur) |
| P25 | avec déverrouillage de secours par poignée rotative encastrée (seulement possible pour montage extérieur) |
| P30/P31 | avec tringles de verrouillage (seulement possible pour montage extérieur) |
| (5) | |
| Sans | sans dispositif de consignation |
| SZ | avec dispositif de consignation (seulement possible pour montage extérieur) |
- pour des portes avec charnière à gauche
- avec Poignée
- Actionneur pour protecteurs pivotants
- Utilisation simple et intuitive
- Aucun actionneur en saillie, donc pas de risque de blessures
- Pas besoin de poignées supplémentaires
- Aucune saillie dans l'ouverture de porte
Exemple de commande
| Désignation de type du produit |
AZ/AZM201-B30-LTAG1P30 |
| Référence d’article (n° de commande) |
103015820 |
| EAN (European Article Number) |
4030661504223 |
| eCl@ss number, version 12.0 |
27-27-26-06 |
| eCl@ss number, version 11.0 |
27-27-26-06 |
| Numéro eCl@ss, version 9.0 |
27-27-26-06 |
| ETIM number, version 7.0 |
EC001487 |
| ETIM number, version 6.0 |
EC001487 |
Homologations - Règlementations
| remarque |
Certification en liaison avec les dispositifs AZ/AZM 201 |
Caractéristiques globales
| Matériau du boîtier |
Plastique, thermoplastique renforcé de fibres de verre |
| Matériau du actionneur |
zamac injecté |
| Matériau de l' élément d'actionnement |
Aluminium, revêtement plastique |
| Poids brut |
3 828 g |
Données mécaniques
| Bouton |
Poignée |
| Durée de vie mécanique, min. |
1 000 000 manœuvres |
| Charnière de porte |
Gauche |
| Force de retenue conforme à la norme EN ISO 14119 |
5 500 N |
| Force de retenue, max. |
7 150 N |
| Mécanisme monté |
À l'extérieur |
Données mécaniques - Dimensions
| Longueur de l'actionneur |
94 mm |
| Largeur de l'actionneur |
115 mm |
| Hauteur de l'actionneur |
115 mm |
| Longueur de la tringle de verrouillage |
44 mm |
| Largeur de la tringle de verrouillage |
75 mm |
| Hauteur de la tringle de verrouillage |
2 600 mm |
| Remarque (Hauteur de la tringle de verrouillage) |
Possibilité pour le client de raccourcir les tringles de verrouillage |
Inclus dans la livraison
| Inclus dans la livraison |
Actionneur AZ/AZM201-B30 y compris tige carrée Boîtier de verrouillage des tringles avec plaque de guidage 4 vis à tête noyée M5x10 4 équerres en U 2 écrous hexagonaux M8 2 tringles de verrouilage, 1200 mm, galvanisées Plaque de retenue (pour P30) ou déverrouillage de secours complet (pour P31) |
Filtre de langue
Fiches techniques
Mode d'emploi et déclaration de conformité
Télécharger la dernière version d'Adobe Reader

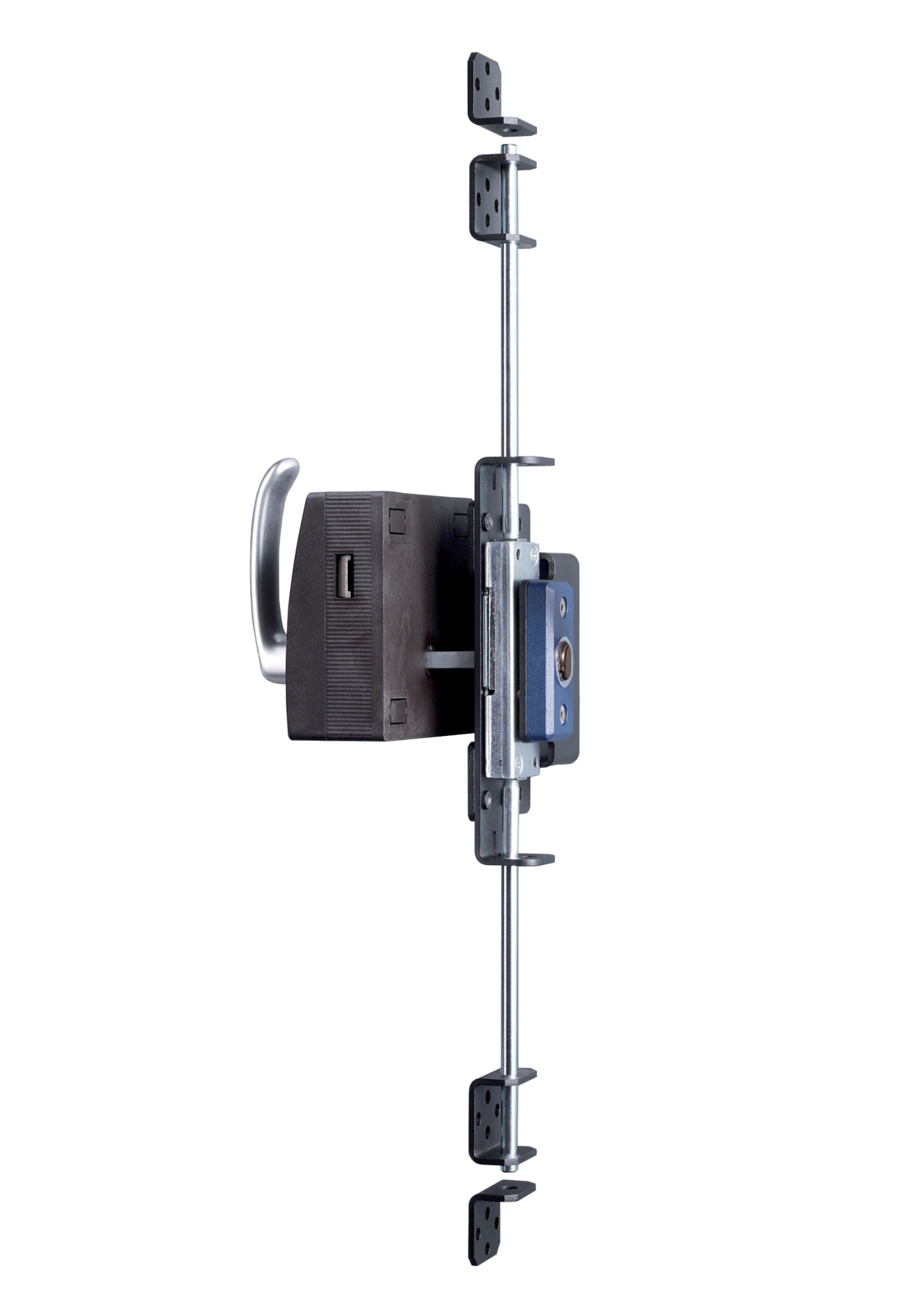

Photo du produit (photo individuelle de catalogue)
