BDF200-FB-NHK-LM-LM-LT-G24-2875
BDF200-FB-NHK-LM-LM-LT-G24-2875
- Geïntegreerde FB-interface voor aansluiting op de SFB-veiligheidsveldkast antracietgrijs RAL 7035, lichtgrijs
- Pos 1: NOODSTOP met beschermende kraag

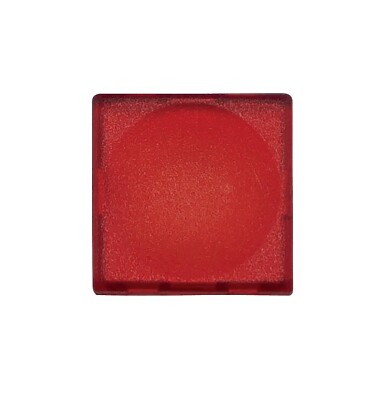

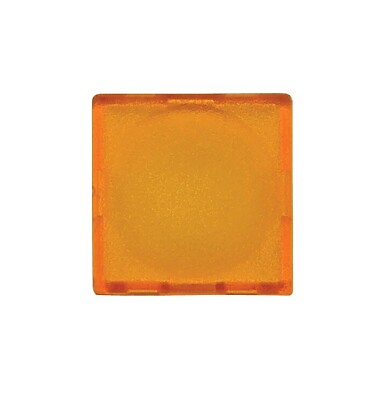

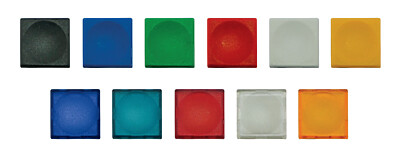

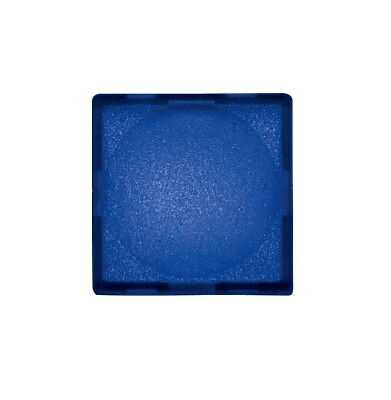

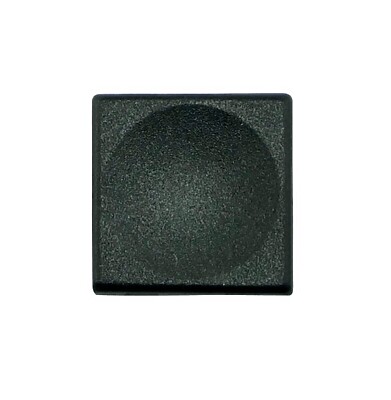

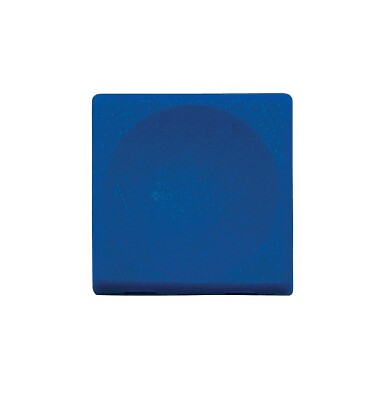

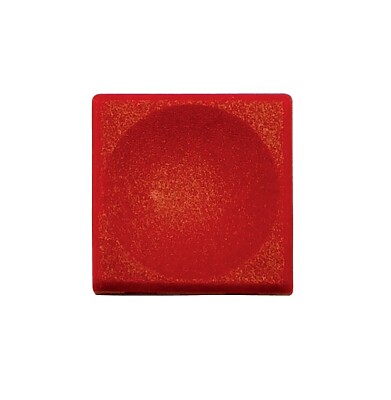

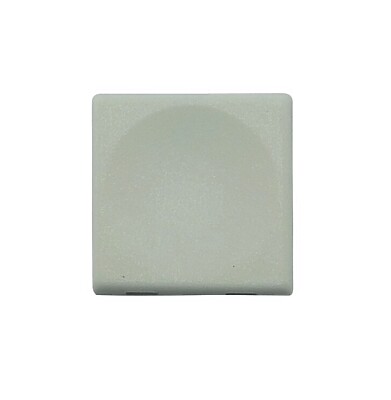

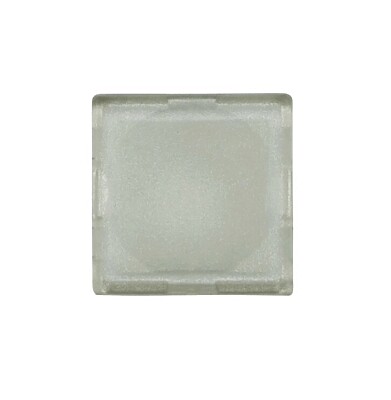

- Pos 2: Verlichte drukknop 2875 met verwisselbare kleuren
- Pos 3: Verlichte drukknop 2875 met verwisselbare kleuren
- Pos 4: Verlichte drukknop 2875 met verwisselbare kleuren
- Signaallamp G24 boven
- slanke, schokbestendige behuizing
- te installeren in de meest ergonomische positie
- te installeren aan courante aluminiumprofielen
- Noodstop met elektronische OSSD's
Bestelvoorbeeld
| Typebenaming van het product |
BDF200-FB-NHK-LM-LM-LT-G24-2875 |
| Artikelnummer (bestelnummer) |
103038205 |
| EAN (Europees Artikel Nummer) |
4030661545042 |
| eCl@ss number, version 12.0 |
27-37-12-16 |
| eCl@ss number, version 11.0 |
27-37-12-16 |
| eCl@ss nummer, versie 9.0 |
27-37-12-16 |
| ETIM number, version 7.0 |
EC000225 |
| ETIM number, version 6.0 |
EC000225 |
| Bijkomende informatie, (bestelvoorbeeld) |
Opmerking: zie bestelsleutel |
Certificeringen - Voorschriften
|
cULus |
Algemene gegevens
| Voorschriften |
EN ISO 13849-1 EN ISO 13850 EN IEC 60947-5-1 EN IEC 60947-5-5 EN IEC 61508 |
| Klimaatbelasting |
DIN EN 60068 |
| Materiaal van de behuizing |
Kunststof, glasvezelversterkte thermoplast, zelfdovend |
| Reactietijd, maximum |
50 ms |
| Risicotijd, maximum |
100 ms |
| Gebruikte posities, Positie 1 |
Noodstopdrukknop, met beschermkraag |
| Gebruikte posities, Positie 2 |
Signaallamp, Kleur uitwisselbaar |
| Gebruikte posities, Positie 3 |
Signaallamp, Kleur uitwisselbaar |
| Gebruikte posities, Positie 4 |
Verlichte drukknop, Kleur uitwisselbaar |
| Brutogewicht |
280 g |
Algemene gegevens - Eigenschappen
| Seriële diagnose |
Neen |
| Field box interface |
Ja |
| signaallamp |
Ja |
| Veiligheidsfuncties |
Ja |
| Aantal veilige digitale uitgangen |
2 |
Classificatie
| Normen, voorschriften: |
EN ISO 13849-1 EN IEC 61508 |
| Performance Level, tot |
e |
| Categorie volgens EN ISO 13849 |
4 |
| PFH waarde |
2,89 x 10⁻¹⁰ /h |
| Opmerking (PFH waarde) |
tot max. 5.000 schakelcycli/jaar |
Safety Integrity Level (SIL), geschikt voor toepassingen in |
3 |
| Gebruiksduur |
20 Jaar (Jaren) |
Mechanische gegevens
| Mechanische levensduur, noodstopknop |
100.000 schakelingen |
| Mechanische levensduur, bedienorganen |
1.000.000 schakelingen |
| Bevestiging |
Bevestigingsgaten aan de binnenkant |
| Uitvoering van de bevestigingsschroeven |
2x M5 |
Mechanische gegevens - Aansluittechniek
| Aansluitingen (mechanisch) |
Inbouwstekker M12, 8-polig, A-codering |
Mechanische gegevens - Afmetingen
| Breedte |
40 mm |
| Hoogte |
69 mm |
| Diepte |
220 mm |
| Lengte x breedte x hoogte |
Diepte: 233.5 ... 252.5 mm (zonder en met signaallamp) |
Omgevingsvoorwaarden
| Afdichtingsgraad |
IP65 |
| Ambient temperature |
-25 ... +65 °C |
| Storage and transport temperature |
-25 ... +85 °C |
| Trillingsvastheid volgens EN 60068-2-6 |
10 … 150 Hz, Amplitude 0,35 mm / 5 g |
| schokbestendig |
30 g / 11 ms |
| Beschermklasse |
III |
| Toegelaten opstelhoogte boven NN, maximum |
2.000 m |
Omgevingsvoorwaarden - Isolatieparameters
| Nominale isolatiespanning Ui |
32 VDC |
| Nominale impulsspanningsvastheid Uimp |
0,8 kV |
| Overspanningscategorie |
III |
| Vervuilingsgraad volgens VDE 0100 |
3 |
Elektrische gegevens
| Operating voltage |
24 VDC -15 % / +10 % |
| No-load supply current I0, typical |
35 mA |
| Rated operating voltage |
24 VDC |
| Nominale bedrijfsstroom |
600 mA |
| Voorwaardelijke nominale kortsluitstroom volgens EN 60947-5-1 |
100 A |
| Tijd voor operationeel, maximum |
2.000 ms |
| Schakelfrequentie, maximum |
1 Hz |
Elektrische gegevens - Veilige analoge ingangen
| Benaming, veiligheidsingangen |
X1 en X2 |
| Schakeldrempels |
−3 V … 5 V (Low) 15 V … 30 V (High) |
| Stroomverbruik bij 24 V |
5 mA |
| Test pulse duration, maximum |
1 ms |
| Test pulse interval, minimum |
100 ms |
| Classificatie ZVEI CB24I, daling |
C1 |
| Classificatie ZVEI CB24I, bron |
C1 C2 C3 |
Elektrische gegevens - Veilige digitale uitgangen
| Benaming, veiligheidsuitgangen |
Y1 en Y2 |
| Uitvoering van de schakelelementen |
kortsluitvast, p-schakelend |
| Spanningsval Ud, maximum |
1 V |
| Lekstroom Ir, maximum |
0,5 mA |
| Spanning, gebruikscategorie DC-12 |
24 VDC |
| Stroom, gebruikscategorie DC-12 |
0,25 A |
| Spanning, gebruikscategorie DC-13 |
24 VDC |
| Stroom, gebruikscategorie DC-13 |
0,25 A |
| Test pulse interval, typical |
1000 ms |
| Test pulse duration, maximum |
1 ms |
| Classificatie ZVEI CB24I, bron |
C1 |
| Classificatie ZVEI CB24I, daling |
C1 |
Elektrische gegevens - seriële diagnose SD
| Designation, Serial diagnostic SD |
OUT |
| Operation current |
10 mA |
| Design of control elements |
kortsluitvast, p-schakelend |
| Wiring capacitance |
50 nF |
Contactconfiguratie
| Pin 1 |
A1 Toevoerspanning UB |
| Pin 2 |
X1 Veiligheidsingang 1 |
| Pin 3 |
A2 GND |
| Pin 4 |
Y1 Veiligheidsuitgang 1 |
| Pin 5 |
OUT uitgang voor seriële diagnose |
| Pin 6 |
X2 Veiligheidsingang 2 |
| Pin 7 |
Y2 Veiligheidsuitgang 2 |
| Pin 8 |
n.c. |
Taalfilter
Datasheet
Bedieningshandleiding en conformiteitsverklaring
UL-certificaat
SISTEMA-VDMA-bibliotheek/library
Download de nieuwste versie van Adobe Reader
Foto van het product (individuele catalogusfoto)
Maatschets basistoestel
Werkwijze, werkingsprincipe
Clipart
| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | BDF200-SD BDF200-FB |
| Type: | See ordering code |
| Description of the component: | Control panel with or without safety function and integrated SD interface or FB interface |
| Relevant Directives: | Machinery Directive 1) | 2006/42/EC |
| Low Voltage Directive | 2014/35/EU | |
| EMC-Directive | 2014/30/EU | |
| RoHS-Directive | 2011/65/EU | |
| 1) for device versions with safety function (emergency stop) | ||
| Applied standards: | EN 60947-5-1:2017 + AC:2020 1) EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017 1) EN ISO 13849-1:2023 1) EN 61508-1:2010 |
| 1) Notified body for Type Examination: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln ID n°: 0035 |
| 1) EC-Type Examination Certificate: | 01/205/5613.01/24 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, May 23, 2024 |
 |
| Authorised signature Philip Schmersal Managing Director |
| UK Declaration of Conformity | |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | BDF200-SD BDF200-FB |
| Type: | See ordering code |
| Description of the component: | Control panel with or without safety function and integrated SD interface or FB interface |
| Relevant legislation: | Supply of Machinery (Safety) Regulations 1) | 2008 |
| Electrical Equipment (Safety) Regulations | 2016 | |
| Electromagnetic Compatibility Regulations | 2016 | |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 | |
| 1) for device versions with safety function (emergency stop) |
| Designated standards: | EN 60947-5-1:2017 + AC:2020 1) EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017 1) EN ISO 13849-1:2023 1) EN 61508-1:2010 |
| 1) Approved body for Type Examination: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln ID n°: 0035 |
| 1) Type examination certificate: | 01/205/5613.01/24 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, May 23, 2024 |
|
| Authorised signature Philip Schmersal Managing Director |
