UV9H 431Y
UV9H 431Y
- Metallgehäuse
- 1 Kontakt
- 62 mm x 58 mm x 50 mm (Grundgerät)
- Schaltpunkte und Kontaktart einstellbar
- 1 Leitungseinführung M 20 x 1.5
- Betätigungsvorsatz nachträglich um 4 x 90º umsetzbar
- Betätiger stufenlos um 360º einstellbar
- Betätiger ist um 180º auf Welle umsetzbar
- Rundstab aus Stahl
Bestelldaten
| Hinweis (Lieferfähigkeit) |
Nicht mehr lieferbar! |
| Produkt-Typbezeichnung |
UV9H 431Y |
| Artikelnummer (Bestellnummer) |
101060487 |
| EAN (European Article Number) |
4030661044804 |
| eCl@ss Nummer, Version 12.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 11.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 9.0 |
27-27-06-01 |
| ETIM Nummer, Version 7.0 |
EC000030 |
| ETIM Nummer, Version 6.0 |
EC000030 |
Zulassungen - Vorschriften
|
cULus |
Allgemeine Daten
| Vorschriften |
EN IEC 60947-5-1 |
| Wirkprinzip |
mechanisch |
| Werkstoff des Gehäuses |
Metall, Aluminium-Druckguss |
| Werkstoff der Gehäusebeschichtung |
lackiert |
| Werkstoff des Stabes |
Stahl |
| Bruttogewicht |
415 g |
Allgemeine Daten - Eigenschaften
| Anzahl der Öffner |
1 |
Mechanische Daten
| Betätigungselement |
Stabschwenkhebel |
| Mechanische Lebensdauer, minimum |
10.000.000 Schaltspiele |
| Anfahrwinkel, von links |
30 ° |
| Anfahrwinkel, von rechts |
30 ° |
| Kontaktöffnungsweite |
2 x 1,5 mm |
| Betätigungsgeschwindigkeit, minimum |
1 mm/min |
| Betätigungsgeschwindigkeit, maximum |
3 m/s |
| Hinweis (Betätigungsgeschwindigkeit) |
Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
Schraubanschluss M20 x 1.5 |
| Anschlussquerschnitt, minimum |
1,5 mm² |
| Anschlussquerschnitt, maximum |
2,5 mm² |
| Hinweis |
Alle Angaben einschließlich Aderendhülsen. |
| Aderquerschnitt |
13 AWG |
Mechanische Daten - Abmessungen
| Länge des Sensors |
50 mm |
| Breite des Sensors |
62 mm |
| Höhe des Sensors |
358 mm |
| Durchmesser des Stabes |
6 mm |
Umgebungsbedingungen
| Schutzart |
IP65 |
| Umgebungstemperatur |
-20 ... +60 °C |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
500 V |
Elektrische Daten
| Thermischer Dauerstrom |
16 A |
| Schaltelement |
Öffner (NC) |
| Schaltprinzip |
Schleichschaltung |
| Werkstoff der Kontakte, elektrisch |
Silber |
Hinweis
| Hinweis (Allgemein) |
Auf Wunsch sind die Kontaktart und Schaltpunkte auch eingestellt lieferbar. |
Sprachfilter
Datenblatt
Betriebsanleitung (Beiblatt/Kurzanleitung)
EU Konformitätserklärung
UL-Zertifikat
Download der aktuellen Version von Adobe Reader

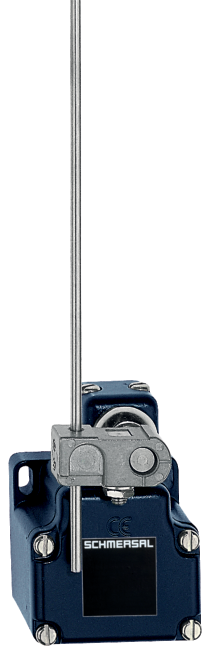

Produktbild (Katalogeinzelphoto )
Maßzeichnung Grundgerät
Maßzeichnung Betätiger
Schaltwegdiagramm
Kontakt geschlossen
Kontakt geöffnet
Einstellbereich
Rastpunkt
Zwangsöffungsweg/- winkelKontaktbild
Überwachung der Zuhaltung gem. ISO 14119
zwangsöffnender Öffnerkontakt
betätigt
unbetätigt
Schließerkontakt
Öffnerkontakt
Funktionsweise
Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
Generiert am: 27.11.2024, 21:17
