Aplicación:
Dispositivos de mando y señalización son equipos muy importante como interfaz humano-máquina en aplicaciones industriales. Por ejemplo se utiliza en cuadros de control, en paneles de control, paneles de control para ambas manos, en elevadores o en cintas transportadores y plantas de transporte. Después de la actuación manual el dispositivo inicia o para procesos de trabajo y procesos funcionales.

Diseño y modos de operaciones:
Dispositivos de mando y señalización existen como interruptores, selectores, pulsadores, Joy-Stick's o dispositivos operados por llave. El actuador (cabezal) esta conectado con los elementos de contactos a través de una base con cierre en bayoneta.

Aplicación:
Los interruptores de pedal de seguridad se utilizan en todas las máquinas e instalaciones en las que no es posible el accionamiento con la mano. Se utilizan para conectar y desconectar procesos de trabajo y producción.

Existen diferentes variantes de interruptores de pedal, dependiendo de las condiciones del entorno y de la carga mecánica soportada. Las series de robustos interruptores se vienen utilizando generalmente en la ingeniería industrial, por ejemplo en prensas, punzonadoras y dobladoras, así como en máquinas de deformación de chapa.

Diseño y modos de operaciones:
Todos los interruptores de pedal, están también disponibles en versiones de pedales múltiples. La serie 232 de interruptores de pedal viene montada con una protección contra accionamientos no intencionados.

Con ellos se alcanza un grado de protección IP 65 / 67.

Ámbito de aplicación, diseño y modos de operaciones:
Un detector de proximidad es un actuador electrónico. Se diferencia de un interruptor de límite mecánico por el hecho de provocar una conmutación sin contacto físico en el momento de la aproximación.

Debido a la inexistencia de piezas mecánicas como actuadores y contactos, su vida útil es prácticamente ilimitada. Es imposible que se generen quemaduras o suciedad en los contactos debido a influencias externas.

El detector de proximidad electrónico funciona sin ruidos, y no es sensible a golpes y fluctuaciones. Es insensible a vibraciones. No se generan contactos inseguros, como puede ser el caso con interruptores mecánicos, debido a accionamientos demasiado lentos, corriente de conmutación demasiado baja, etc. Evita los desplazamientos del contacto al aplicar corriente continua.

El circuito resonante oscilador del detector de proximidad inductivo emplea una bobina abierta para producir un campo electromagnético (RF) concentrado de alta frecuencia, que emana de la cara activa. Si se acerca un material conductor eléctrico (por ejemplo metal) a este campo, se genera una tensión parásita inductiva. La corriente parásita extrae energía del circuito LC (L: bobina, C: condensador). La carga sobre el circuito oscilador provoca una disminución de la amplitud de oscilación. El oscilador queda atenuado.

El descenso de la amplitud de oscilación se convierte en una señal eléctrica mediante el circuito electrónico, lo que produce un cambio en el estado de conmutación del interruptor de proximidad. De esta manera se modifica el estado de conmutación del detector de proximidad.

Cuando el material conductor sale del campo inductivo, la amplitud de oscilación aumenta y, a través del circuito electrónico, se vuelve a la posición de conmutación inicial. La atenuación del oscilador desaparece.

Los finales de carrera y los interruptores de posición reconocen las secuencias de movimiento

En ingeniería mecánica, a menudo se utilizan sistemas de control secuenciales que constan de varios pasos de trabajo. En este caso, los interruptores de posición registran el final de un movimiento e inician el comienzo del siguiente paso.Por ejemplo, los interruptores también se utilizan en las persianas enrollables de los aparcamientos subterráneos: un interruptor de posición final reconoce cuándo la puerta ha alcanzado su posición final, es decir, cuándo está completamente levantada. En ese momento, el accionamiento eléctrico se detiene y el semáforo situado delante de la puerta da luz verde.

Diferentes series de Schmersal

La gama de productos del Grupo Schmersal incluye varias series de finales de carrera. Abarcan desde interruptores de posición ultracompactos para su integración en sistemas automatizados hasta microinterruptores y dispositivos de conmutación extremadamente robustos. Estos últimos se utilizan principalmente en condiciones ambientales adversas, como las que se dan en la tecnología de transporte o en la industria siderúrgica. Todos los finales de carrera están equipados con contactos NC de apertura forzada según la norma IEC 60947-5-1. En combinación con una unidad de evaluación de seguridad adecuada, un solo interruptor puede alcanzar el Performance Level d (PL d) según EN ISO 13849-1.

Interruptores con interfaz AS-i SaW

Parte de la gama de interruptores de posición del Grupo Schmersal lleva integrada una interfaz AS-i-SaW (AS-Interface Safety at Work). Éstos aprovechan las ventajas del sencillo y probado sistema de bus, basado en el estándar abierto AS-International. Las versiones con certificación ATEX/IECEx también son adecuadas para su uso en entornos potencialmente explosivos. Schmersal ofrece soluciones para las zonas 2 y 22, así como 1 y 21 en este ámbito.

Versiones versátiles de finales de carrera e interruptores de posición

Algunas series de finales de carrera e interruptores de posición pueden utilizarse a temperaturas ambiente entre -40 y +80 °C. Hay disponibles varios cuerpos base y versiones de metal o plástico. El uso universal es posible gracias a los elementos de accionamiento según EN 50041 y EN 50047, así como a las dimensiones de montaje y los puntos de conmutación. De este modo, los interruptores también se pueden reequipar o instalar en construcciones de máquinas existentes.

Elementos de accionamiento para finales de carrera e interruptores de posición

Además de los finales de carrera e interruptores de posición disponibles, Schmersal ofrece diversos elementos de accionamiento, como émbolos, palancas de rodillo, palancas angulares o palancas pivotantes de varilla. El usuario puede elegir entre variantes de elementos de conmutación con hasta tres contactos. El Grupo Schmersal proporciona información detallada sobre los componentes individuales en su completo catálogo online.

Aplicación:
Además de los interruptores mecánicos de final de carrera, los interruptores magnéticos han ido ganando cada vez más en importancia. Pueden considerarse un complemento a los interruptores limitadores de émbolo, rodillo y torreta, y una aportación importante a los interruptores electrónicos de proximidad.

Aplicación:
Los interruptores por tracción de cable se utilizan para generar señales destinadas al arranque de máquinas y para cerrar eléctricamente las puertas, portales, y barreras.

Los interruptores por tracción de cable se accionan manualmente mediante un tirón.

Aplicación:
Este interruptor limitador de husillo rotativo de acción rápida sólo debe usarse en condiciones normales, por ejemplo en máquinas-herramienta, grúas y cintas transportadoras. Grado de protección IP 65 según IEC/EN 60529.

Aplicación:
Los interruptores para control de cinta y los interruptores de control de tensión del cable son adecuados para el uso en la técnica de transporte.

El interruptor de control de tensión del cable monitoriza la tensión del cable. Si la tensión del cable es correcta el interruptor está accionado.

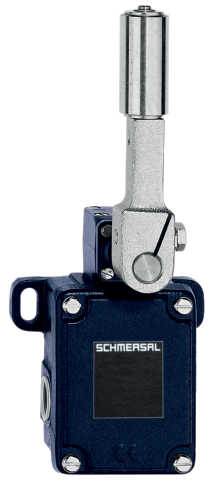

Aplicación:
Los interruptores para control de cinta y los interruptores de control de tensión del cable son adecuados para el uso en la técnica de transporte.

El interruptor es accionado al salirse la cinta de transporte. Según el sistema utilizado en cada aplicación, ésta señal permite iniciar la parada de la máquina, o realizar iniciar un proceso de correcciones necesarias para efectuar un correcto alineamiento de la cinta.

Aplicación:
Los interruptores con reductor, son adecuados para ser utilizados en las más variadas aplicaciones, en estudios y escenarios, aplicaciones que incluyen el control y posicionado de vagonetas, grúas de pórtico y puentes grúa. Un importante campo de aplicaciónes es para la vigilancia y control de brazos articulados, carritos móviles, y movimientos de elevación en grúas. En los hornos industriales, los interruptores con reductor se utilizan para controlar los sistemas de las puertas/portales. Otras aplicaciones las encontramos en control de canales, (en presas y compuertas), en la protección ambiental, (plantas depuradoras, depuradoras de humos), invernaderos y estadios deportivos (control de puertas).

Aplicación:
Los microruptores se utilizan, p.ej. en instalaciones para la tecnología de control, regulación y precisión, así como en la construcción de aparatos y vehículos.

Diseño y modos de operaciones:
Mínimo espacio necesario, gran rendimiento de conmutación y una estructura robusta, son sólo algunas de las muchas ventajas que ofrecen estos microruptores. Por sus dimensiones de montaje y de tamaños habituales internacionalmente y sus opciones de conexión eléctrica se puede usar de forma universal.

Están disponibles con acción rápida o lenta.

Gran variedad de actuadores.

Grado de protección IP 30 o 40. Existen versiones con cubiertas "a prueba de dedos". Los dispositivos se presentan ordenados por tamaño, de menor a mayor.
