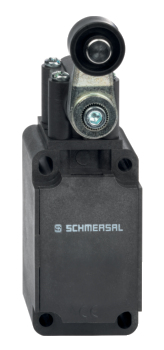

T4VH 336-20ZH

Número de artículo: 101060437

Descargas

ePLAN Datos
CADENAS Datos CAD
  • Formato pequeño
  • 1 entrada de cable M 20 x 1.5
  • Diseño a EN 50041
  • Ángulo de la palanca ajustable en pasos de 10º
  • Caja de termoplástico
  • Doble aislamiento
  • Buena resistencia al aceite y gasolinas
  • Amplia gama de actuadores alternativos
  • Cabezal con 4 posiciones posibles a 90º

Detalles de Pedidos

Nota (disponibilidad)

No más disponible!

Descripción del tipo de producto

T4VH 336-20ZH

Número de artículo (Nº artículo)

101060437

EAN (European Article Number)

4030661043371

eCl@ss number, version 12.0

27-27-06-01

eCl@ss number, version 11.0

27-27-06-01

Número eCl@ss, versión 9.0

27-27-06-01

ETIM number, version 7.0

EC000030

ETIM number, version 6.0

EC000030

Aprobaciones - Normas

Certificados

cULus

CCC

Propiedades Globales

Forma de construcción de la caja

Diseño de construcción normalizada

Forma de accionamiento según DIN EN 50041

A

Material de la caja

Plástico, reforzado con fibra de vidrio

Material de la palanca

Metal

Peso bruto

160 g

Datos generales - Características

Cantidad de contactos auxiliares

2

Certificación de seguridad

Normas, normas

BG-GS-ET-15

EN ISO 13849-1

EN IEC 60947-5-1

Vida útil

20 Año(s)

Datos mecánicos

Actuador

Palanca de rodillo

Material del rodillo

Plástico

Vida mecánica, mínima

30.000.000 Maniobras

Velocidad de accionamiento, máxima

2,5 m/s

Nota (velocidad de accionamiento)

Velocidad de accionamiento con ángulo de accionamiento 30°

Nota (tiempo de conmutación)

Tiempos de conmutación de acuerdo con la velocidad de accionamiento

Par de accionamiento, mínima

0,3 Nm

Datos mecánicos - Conexionado

Conexión conector

Terminales con tornillo M20 x 1.5

Sección del cable, mínima

0,75 mm²

Sección del cable, máxima

2,5 mm²

Nota (sección del cable)

Todas las especificaciones con terminales grimpados incluidos.

Datos mecánicos - Dimensiones

Longitud del sensor

60,5 mm

Anchura del sensor

40,5 mm

Altura del sensor

129,5 mm

Condiciones ambientales

Ambient temperature

-30 ... +80 °C

Condiciones ambientales - Valores de aislamiento

Tensión de aislamiento nominal

500 V

Resistencia al impulso de sobretensión

6 kV

Datos eléctricos

Corriente continua térmica

10 A

Corriente de cortocircuito según EN 60947-5-1

1.000 A

Categoría de utilización AC-15

230 VAC

Categoría de utilización AC-15

4 A

Categoría de utilización DC-13

24 VDC

Categoría de utilización DC-13

4 A

Elemento de conmutación

Contacto normalmente abierto (NA)

Principio de conmutación

Acción lenta con contactos progresivos

Duración de rebotes, máxima

2 ms

Cadencia

5.000 /h

Material de los contactos, eléctricos

Plata

Nota

Nota (en general)

Wyłącznik z 2 zestykami NO nie nadaje się do zadań związanych z bezpieczeństwem

Filtro de idiomas

Descargar la versión actual de Adobe Reader

Diagrama de recorridos de contacto

Diagrama

Declaración de conformidad CE LOG_COM_lo1de01s
Original



K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Alemania
Internet: www.schmersal.com
Declaración:Por el presente documento declaramos que debido a su concepción y tipo de construcción, las piezas relacionadas cumplen con los requisitos de las Directivas Europeas que se indican a continuación.
Denominación del producto:Z/T 235, Z/T 236, Z/T 255, Z/T 256,
Z/T 335, Z/T 336, Z/T 355,
Z 332
Modelo:ver código de pedidos
Descripción de la pieza:Interruptor de posición
Directivas aplicables:Directiva de Bajo Voltaje2014/35/CE
 Directiva RoHS2011/65/CE
Normas aplicadas:EN 60947-5-1:2017
Responsable de la recopilación de la documentación técnica:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Lugar y fecha de emisión:Wuppertal, 20. abril de 2021
 GRA_SIG_ksig-y24
 Firma legal
Philip Schmersal
Director General
UK Declaration of Conformity LOG_COM_lo1de01s
Company:K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.
Name of the component:Z/T 235, Z/T 236, Z/T 255, Z/T 256,
Z/T 335, Z/T 336, Z/T 355,
Z 332
Type:See ordering code
Description of the component:Position switches
Relevant legislation:Electrical Equipment (Safety) Regulations2016
 The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations2012
Designated standards:EN 60947-5-1:2017
UK-Importer /
Person authorised for the compilation of the technical documentation:



Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL
Place and date of issue:Wuppertal, November 23, 2021
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director
