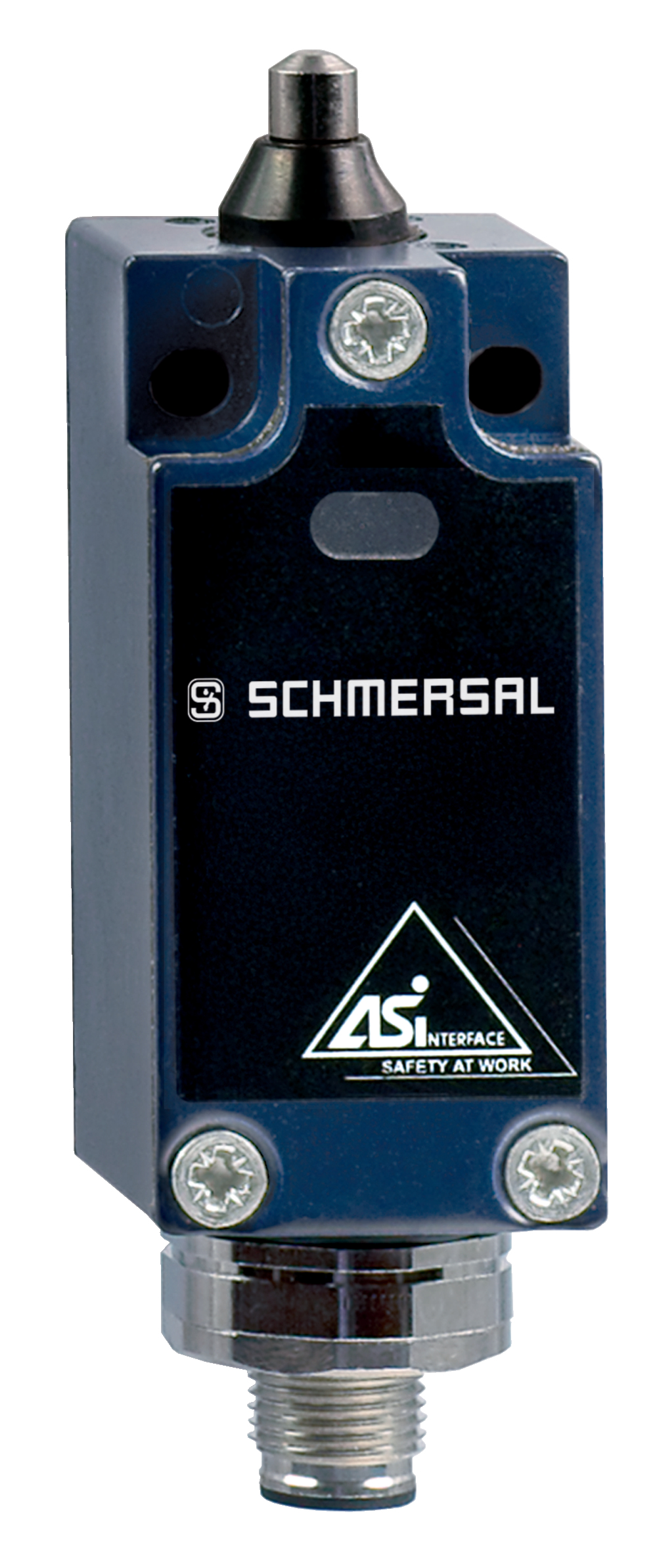

TR 235 ST-AS

Número de artículo: 101213945

Descargas

ePLAN Datos
CADENAS Datos CAD
  • Conector M12 de AS-i
  • Caja metélica
  • Amplia gama de actuadores alternativos
  • Buena resistencia al aceite y gasolinas
  • 30 mm x 63,5 mm x 30 mm
  • Cabezal con 4 posiciones posibles a 90º
  • Dimensiones de fijación según EN 50047
  • LED y pantalla de estado de AS-i
  • Con punto de corte incorporado AS-Interface
  • Apto para AS-i Power24

Detalles de Pedidos

Nota (disponibilidad)

No más disponible!

Descripción del tipo de producto

TR 235 ST-AS

Número de artículo (Nº artículo)

101213945

EAN (European Article Number)

4030661404202

eCl@ss number, version 12.0

27-27-26-01

eCl@ss number, version 11.0

27-27-26-01

Número eCl@ss, versión 9.0

27-27-26-01

ETIM number, version 7.0

EC000030

ETIM number, version 6.0

EC000030

Aprobaciones - Normas

Certificados

TÜV

cULus

ASi-SaW

Propiedades Globales

Normas

EN IEC 62026-2

EN ISO 13849-1

EN IEC 60947-5-1

EN IEC 61508

Forma de construcción de la caja

Diseño de construcción normalizada

Forma de accionamiento según DIN EN 50047

c

Material de la caja

Metal, fundición inyectada de cinc

Material del revestimiento de la caja

pintado

Peso bruto

195 g

Datos generales - Características

Funciones de seguridad

Indicador integrado, estado

Cantidad de contactos auxiliares

0

Cantidad de contactos de seguridad

2

Certificación de seguridad

Normas, normas

EN IEC 61508

Nivel de prestaciones (PL) hasta

c

Categoría de control según EN ISO 13849

1

Valor PHF

1,14 x 10⁻⁶ /h

Nota (valor de PFH)

hasta un máximo de 100.000 ciclos de conmutación al año

Safety Integrity Level (SIL), adecuado en

1

Vida útil

20 Año(s)

Certificación de seguridad - Exclusión de errores

Notas importantes:

Se utiliza cuando una exclusión de errores de daño peligroso en un sistema de 1 canal esta autorizada y se asegura una protección adecuada contra manipulación.

Nivel de prestaciones (PL) hasta

d

Categoría de control según EN ISO 13849

3

Valor PHF

1,01 x 10⁻⁷ /h

Nota (valor de PFH)

hasta un máximo de 100.000 ciclos de conmutación al año

Safety Integrity Level (SIL), adecuado en

2

Vida útil

20 Año(s)

Datos mecánicos

Actuador

Pitón de rodillo

Vida mecánica, mínima

1.000.000 Maniobras

Fuerza de accionamiento, mínima

9 N

Fuerza de apertura forzada, mínima

19 N

Velocidad de accionamiento, máxima

1 m/s

Datos mecánicos - Conexionado

Conexión conector

Conector empotrado M12, 5-polos, giratorio

Material del enchufe (eléctrico)

Metal

Datos mecánicos - Dimensiones

Longitud del sensor

30 mm

Anchura del sensor

30 mm

Altura del sensor

106 mm

Condiciones ambientales

Protección

IP67

Ambient temperature

-25 ... +60 °C

Temperatura de almacén y de transporte, mínima

-25 °C

Temperatura de almacén y de transporte, máxima

+85 °C

Humedad relativa, mínima

30 %

Humedad relativa, máxima

95 %

Nota (humedad relativa)

sin condensación

sin escarcha

Resistencia a las vibraciones según EN 60068-2-6

10 … 150 Hz, amplitud 0,35 mm / 5 g

Resistencia al impacto

30 g / 11 ms

Condiciones ambientales - Valores de aislamiento

Tensión de aislamiento nominal

32 VDC

Resistencia al impulso de sobretensión

0,8 kV

Datos eléctricos

Corriente operativa

50 mA

Elemento de conmutación

Contacto normalmente cerrado (NC)

Principio de conmutación

Acción lenta

Cadencia

5.000 /h

Datos eléctricos - del AS-Interface

Rated operating voltage

18 ... 31,6 VDC (Protection against polarity reversal)

Datos eléctricos - AS-i especificación

AS-i Versión

V 3.0

Perfil AS-i

S-0.B.F.F

Entrada AS-i, canal 1

Bits de datos DI 0/DI 1 = transmisón dinámica de códigos

Entrada AS-i, canal 2

Bits de datos DI 2/DI 3 = transmisón dinámica de códigos

Salidas AS-i, DO 0 … DO 3

Sin función

Bits de parámetro AS-I, P0

Canal 2 conectado

Bits de parámetro AS-I, P1 ... P3

Sin función

Módulo de entrada AS-I

0

Nota (módulo de entrada AS-I)

Predeterminado en dirección 0, posibilidad de modificación a través de maestro de bus AS-Interface o dispositivo de programación manual

Indicación de estado

Nota (Indicador de estado por LED)

(1) LED amarillo: Canal 1 / AS-i SaW Bit 0.1

(2) LED verde/rojo (LED bicolor AS-i): Tensión de alimentación AS-Interface / Error de comunicación / dirección de esclavo = 0

(3) LED amarillo: Canal 2 / AS-i SaW Bit 2.3

Asignación de contactos

PIN 1

AS-Interface +

PIN 2

n.c.

PIN 3

AS-Interface -

PIN 4

n.c.

PIN 5

Tierra funcional

Filtro de idiomas

Descargar la versión actual de Adobe Reader

Diagrama de recorridos de contacto


Schmersal Ibérica, S.L., Rambla P. Catalanes, Nº 12, 08800 Vilanova i la Geltrú

Los datos e información anteriores se han verificado cuidadosamente. Las imágenes pueden diferir del original. Se pueden encontrar más datos técnicos en los manuales de instrucciones. Sujeto a cambios técnicos y errores.

Generado a 23/2/2024 13:10
