UK 434Y-4OE
UK 434Y-4OE
Descargas
| Descripción del tipo de producto: U(1) 434Y-(2)-(3) |
| (1) | |
| S | Pitón S |
| K | Palanca de rodillo K |
| 8H | Palanca giratoria de rodillo 8H |
| H | Palanca giratoria de rodillo H |
| 3H | Palanca giratoria de rodillo 3H |
| 7H | Palanca giratoria de rodillo 7H |
| 4H | Palanca de varilla con resorte 4H |
| 9H | Palanca giratoria de varilla 9H |
| 10H | Palanca giratoria de varilla 10H |
| 2H | Palanca de cinta elástica 2H |
| 6H | Palanca de cinta elástica 6H |
| (2) | |
| sin | 2 contactos normalmente abiertos (NA) / 2 contactos normalmente cerrados (NC) |
| 4OE | 4 contactos normalmente cerrados (NC) |
| 4S | 4 contactos normalmente abiertos (NA) |
| 1S/3OE | 1 contacto normalmente abierto (NA) / 3 contactos normalmente cerrados (NC) |
| 3S/1OE | 3 contactos normalmente abiertos (NA) / 1 contacto normalmente cerrado (NC) |
| (3) | |
| 1272 | Versión para bajas temperaturas, hasta -30 °C |
- Caja metélica
- 4 Contactos
- 62 mm x 127 mm x 50 mm (componente básico)
- Puntos de conexión y función de contacto ajustable
- 3 entradas de cable M 20 x 1.5
- Cabezal de accionamiento posicionable en 4 x 90º
Detalles de Pedidos
| Descripción del tipo de producto |
UK 434Y-4OE |
| Número de artículo (Nº artículo) |
101087732 |
| EAN (European Article Number) |
4030661003139 |
| eCl@ss number, version 12.0 |
27-27-06-01 |
| eCl@ss number, version 11.0 |
27-27-06-01 |
| Número eCl@ss, versión 9.0 |
27-27-06-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Aprobaciones - Normas
| Certificados |
cULus |
Propiedades Globales
| Normas |
EN IEC 60947-5-1 |
| Principio activo |
mecánico |
| Forma de pitón |
Rodillo |
| Material de la caja |
Aleación ligera inyectada |
| Material del revestimiento de la caja |
pintado |
| Peso bruto |
460 g |
Datos generales - Características
| Cantidad de contactos NC |
4 |
Certificación de seguridad - Salidas de seguridad
| B10D Contacto normalmente cerrado (NC) |
2.000.000 Maniobras |
Datos mecánicos
| Actuador |
Palanca de rodillo |
| Material del rodillo |
Plástico |
| Vida mecánica, mínima |
10.000.000 Maniobras |
| Ángulo de accionamiento, desde la izquierda |
45 ° |
| Ángulo de accionamiento, desde la derecha |
30 ° |
| Apertura de contactos |
2 x 1,5 mm |
| Velocidad de accionamiento, mínima |
1 mm/min |
| Velocidad de accionamiento, máxima |
0,5 m/s |
| Nota (velocidad de accionamiento) |
Velocidad de accionamiento con ángulo de accionamiento |
Datos mecánicos - Conexionado
| Conexión conector |
Terminales con tornillo M20 x 1.5 |
| Sección del cable, mínima |
1,5 mm² |
| Sección del cable, máxima |
2,5 mm² |
| Indicación |
Todas las especificaciones con terminales grimpados incluidos. |
| Sección |
13 AWG |
Datos mecánicos - Dimensiones
| Longitud del sensor |
50 mm |
| Anchura del sensor |
62 mm |
| Altura del sensor |
165 mm |
| Anchura del rodillo |
8,5 mm |
| Diámetro del rodillo |
20 mm |
Condiciones ambientales
| Protección |
IP65 |
| Temperatura ambiente |
-20 ... +60 °C |
Condiciones ambientales - Valores de aislamiento
| Tensión de aislamiento nominal Ui |
500 V |
Datos eléctricos
| Corriente continua térmica |
16 A |
| Elemento de conmutación |
Contacto normalmente cerrado (NC) |
| Principio de conmutación |
Acción lenta |
| Material de los contactos, eléctricos |
Plata |
Nota
| Nota (en general) |
Rodzaj zestyku i punkty przełączania można ustawić fabrycznie zgodnie z zamówieniem. El accionamiento desde el lado derecho, según la figura, debe evitarse en lo posible, ya que reduce la duración de vida mecánica del interruptor de posición. |
Filtro de idiomas
Ficha técnica
Manual de instrucciones (hoja adjunta/instrucciones breves)
Declaración de conformidad CE
Certificado UL
Descargar la versión actual de Adobe Reader

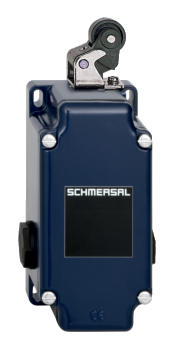

Foto de producto (foto individual de catálogo)
ID: ku43kf04
| 893,6 kB | .jpg | 352.778 x 679.45 mm - 1000 x 1926 px - 72 dpi
| 94,8 kB | .png | 74.083 x 142.52200000000002 mm - 210 x 404 px - 72 dpi
| 26,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 9,8 MB | .png | 169.333 x 326.136 mm - 2000 x 3852 px - 300 dpi
| 29,2 kB | .jpg | 64.206 x 123.47200000000001 mm - 182 x 350 px - 72 dpi
Dibujo dimensional Componente básico
Dibujo dimensional Actuador
Diagrama de recorridos de contacto
Contacto cerrado
Contacto abierto
Rango de ajuste
Punto de enclavamiento
Recorrido/ángulo de apertura positivaDiagrama
Monitorización del bloqueo según ISO 14119
Contacto NC de apertura forzada
accionado
no accionado
Contacto NA
Contacto NC
Principio de funcionamiento
Principio de funcionamiento
