TQ 200-01
TQ 200-01
Téléchargements
- alliage léger,injecté boîtier
- Pour montage suspendu
Exemple de commande
| Désignation de type du produit |
TQ 200-01 |
| Référence d’article (n° de commande) |
101114531 |
| EAN (European Article Number) |
4030661038391 |
| eCl@ss number, version 12.0 |
27-27-06-01 |
| eCl@ss number, version 11.0 |
27-27-06-01 |
| Numéro eCl@ss, version 9.0 |
27-27-06-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Caractéristiques globales
| Règlementations |
EN IEC 60947-5-1 |
| Matériau du boîtier |
alliage léger,injecté |
| Poids brut |
706 g |
Données générales - Caractéristiques
| Nombre de contacts NF |
1 |
Classification
| Normes de référence |
EN ISO 13849-1 |
| Durée d'utilisation |
20 année(s) |
Classification de sécurité - Sorties de sécurité
| B10D contact NF |
2 000 000 manœuvres |
| Remarque (B10D contact NO) |
pour 10% Ie de charge de contact ohmique |
Données mécaniques
| Durée de vie mécanique, min. |
1 000 000 manœuvres |
| Force d'actionnement, min. |
36,8 N |
| Force d'actionnement, max. |
44 N |
| Vitesse d'attaque |
60 mm/min |
Données mécaniques – technique de connexion
| Longueur du câble |
3 m |
| Connecteur de raccordement |
câble blindé |
| Section des conducteurs |
1 mm2 |
Données mécaniques - Dimensions
| Largeur |
60 mm |
| Hauteur |
250 mm |
| Profondeur |
32 mm |
Conditions ambiantes
| Etanchéité |
IP54 |
| Degré d'étanchéité de l’élément de commutation |
IP67 |
| Ambient temperature |
-40 ... +80 °C |
| Storage and transport temperature |
-40 ... +80 °C |
| Humidité relative, max. |
93 % |
| Remarque (humidité relative) |
sans condensation |
| Tenue aux vibrations selon EN 60068-2-6 |
10 - 150 Hz (0,5 mm / 5 g) |
| Tenue aux chocs mécaniques |
30 g |
| Degré de protection |
II |
Conditions ambiantes - Valeur d'isolation
| Tension assignée d'isolement |
40 V |
| Tension assignée de tenue aux chocs |
2,5 kV |
| Catégorie de surtension |
III |
| Degré d'encrassement selon VDE 0100 |
3 |
Données électriques
| Courant nominal thermique |
1 A |
| Courant de court-circuit nominal selon EN 60947-5-1 |
1 000 A |
| Elément de commutation |
Contact de rupture |
| Principe de commutation |
contacts à action dépendante |
Filtre de langue
Fiches techniques
Mode d'emploi et déclaration de conformité
Télécharger la dernière version d'Adobe Reader

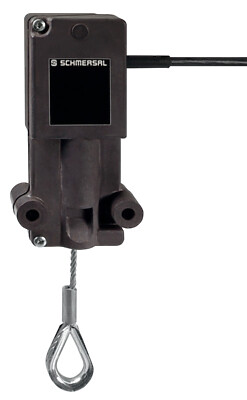

Photo du produit (photo individuelle de catalogue)
Plan d'encombrement composant de base
Diagramme des contacts
Contact fermé
Contact ouvert
Plage de réglage
Point de maintien
Course/angle d'ouverture forcéeDiagramme de contact
Surveillance du verrouillage Selon ISO 14119
contact NF à manoeuvre positive d'ouverture
actionné
non actionné
contact NO
contact NF
