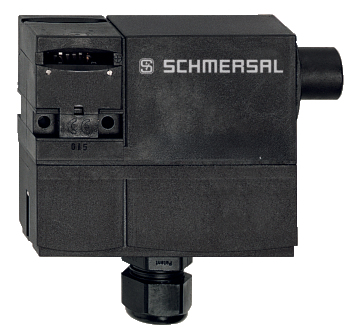

AZM 170SK-02ZRK-2197 230VAC

Numéro d'article: 101144269

Désignation produit:
AZM 170(1)-(2)Z(3)K(4)-(5)-(6)-(7)-(8)

(1)
SansBornes à percement d'isolant
SKBornes à vis

(2)
111 contact NO / 1 contact NF
022 contacts NF

(3)
SansForce de maintien 5 N
RForce de maintien 30 N

(4)
SansOuverture sous tension
AOuverture hors tension

(5)
SansEntrée de câble M 20
ST2 connecteurs M12 4-pôles
ST-2431comme ST, surveillance individuelle de la bobine de verrouillage
ST8Connecteur M12 8 pôles

(6)
24VAC/DCUs 24 VAC/DC
110VACUs 110 VAC
230VACUs 230 VAC

(7)
1637contacts dorés

(8)
Sansdéverrouillage manuel
2197déverrouillage latéral manuel (inclut dans les versions à connecteur et à ouverture par mise sous tension)
Il est possible que certains appareils suivant cet exemple de commande ne soient pas livrables et/ou techniquement réalisables.
  • 1 Entrée de câble M 20 x 1.5
  • Déverrouillage manuel latéral
  • Raccord fileté
  • Boîtier plastique
  • Double isolation
  • Forme compacte
  • Interverrouillage avec protection contre les défauts de fermeture
  • Durée de vie élevée
  • Tenue à l'arrachement élevée max.

Exemple de commande

Désignation de type du produit

AZM 170SK-02ZRK-2197 230VAC

Référence d’article (n° de commande)

101144269

EAN (European Article Number)

4030661132174

eCl@ss number, version 12.0

27-27-26-03

eCl@ss number, version 11.0

27-27-26-03

Numéro eCl@ss, version 9.0

27-27-26-03

ETIM number, version 7.0

EC002593

ETIM number, version 6.0

EC002593

Homologations - Règlementations

Certificats

BG

cULus

CCC

Caractéristiques globales

Règlementations

EN ISO 13849-1

EN ISO 14119

EN IEC 60947-5-1

Codage selon EN ISO 14119

faible

Mode d’action

électromécanique

Matériau du boîtier

Plastique, thermoplastique renforcé de fibres de verre, auto-extinguible

Poids brut

300 g

Données générales - Caractéristiques

Ouverture sous tension

Oui

déverrouillage manuel

Oui

Nombre de directions d'approche

2

Nombre de contacts de sécurité

2

Classification

Normes de référence

EN ISO 13849-1

Performance Level, jusqu'à

c

Catégorie selon EN ISO 13849

1

B10D Normally-closed contact (NC)

2 000 000 manœuvres

Note

Electrical life on request.

B10D Normally-open contact (NO)

1 000 000 manœuvres

Note

at 10% Ie and ohmic load

Durée d'utilisation

20 année(s)

Classification de sécurité - Exclusion de défauts

Attention:

Utilisable si l'exclusion d'une défaillance dangereuse de la mécanique à 1 canal est autorisée et si une protection antifraude suffisante est garantie.

Performance Level, jusqu'à

d

Catégorie selon EN ISO 13849

3

Note

for 2-channel use and with suitable logic unit.

Durée d'utilisation

20 année(s)

Données mécaniques

Durée de vie mécanique, min.

1 000 000 manœuvres

Force de retenue conforme à la norme EN ISO 14119

1 000 N

Force de retenue, max.

1 300 N

force de maintien

30 N

course d'ouverture forcée

11 mm

Positive break force per NC contact, minimum

8,5 N

Force d'ouverture forcée, min.

17 N

Vitesse d'attaque, max.

2 m/s

Fixation

Vis

Exécution des vis de fixation

2x M5

Tightening torque of the fastening screws for the housing cover, minimum

0,7 Nm

Tightening torque of the fastening screws for the housing cover, maximum

1 Nm

Note

Torx T10

Données mécaniques – technique de connexion

Entrée de câble

1 x M20 x 1,5

Connecteur de raccordement

Bornes à vis

Section du câble, min.

0,25 mm²

Section du câble, max.

1,5 mm²

Remarque (section du câble)

Toutes les indications relatives à la section du câble sont embouts compris.

Allowed type of cable

solid single-wire

solid multi-wire

flexible

Données mécaniques - Dimensions

Longueur du capteur

30 mm

Largeur du capteur

108 mm

Hauteur du capteur

100,5 mm

Conditions ambiantes

Etanchéité

IP67

Ambient temperature

-25 ... +60 °C

Storage and transport temperature

-25 ... +85 °C

Remarque (humidité relative)

sans condensation

non givrant

Degré de protection

II

Hauteur d'installation autorisée au-dessus de NN, maximum

2 000 m

Conditions ambiantes - Valeur d'isolation

Tension assignée d'isolement

250 VAC

Tension assignée de tenue aux chocs

4 kV

Catégorie de surtension

III

Degré d'encrassement selon IEC/EN 60664-1

3

Données électriques

Tension assignée d'alimentation

230 VAC

Courant de court-circuit nominal selon EN 60947-5-1

1 000 A

Consommation électrique, max.

12 W

Elément de commutation

2 contacts NF

Remarque (elément de commutation)

Inverseur à double rupture Zb ou 2 contacts NF, ponts de contacts isolés galvaniquement

Principe de commutation

slow action, positive break NC contact

Fréquence de manœuvres

1 000 /h

Matériau des contacts, électriques

Argent

Données électriques - Commande de l'électroaimant IN

Magnet switch-on time

100 %

Test pulse duration, maximum

5 ms

Test pulse interval, minimum

50 ms

Données électriques - Contacts de sécurité

Tension, catégorie d'utilisation AC-15

230 VAC

Courant, catégorie d'utilisation AC-15

4 A

Tension, catégorie d'utilisation DC-13

24 VDC

Courant, catégorie d'utilisation DC-13

2,5 A

Données électriques - Contacts auxiliaires

Tension, catégorie d'utilisation AC-15

230 VAC

Données diverses

Remarque (applications)

protecteur coulissant

protecteur amovible

protecteur pivotant

Inclus dans la livraison

Inclus dans la livraison

Actuator must be ordered separately.

obturateur - câche entrée

Remarque

Remarque (déverrouillage manuel)

à droite

en bas

Pour le déverrouillage manuel avec clef trois pans M5, disponible comme accessoire

Déverrouillage manuel latéral supplémentaire

Pour déverrouillage manuel par clef trois pans M3 (est compris dans la livraison)

Filtre de langue

Bibliothèque/Library SISTEMA-VDMA

Télécharger la dernière version d'Adobe Reader

Diagramme des contacts

Diagramme de contact

UK Declaration of Conformity LOG_COM_lo1de01s
Company:K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.
Name of the component:AZM 170
Type:See ordering code
Description of the component:Interlocking device with electromagnetic interlock for safety functions
Relevant legislation:Supply of Machinery (Safety) Regulations2008
 Electromagnetic Compatibility Regulations2016
 The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations2012
Designated standards:EN 60947-5-1:2017
EN ISO 14119:2013
UK-Importer /
Person authorised for the compilation of the technical documentation:



Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL
Place and date of issue:Wuppertal, March 30, 2023
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director
EU Declaration of Conformity LOG_COM_lo1de01s
Original



K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:AZM 170
Type:See ordering code
Description of the component:Interlocking device with electromagnetic interlock for safety functions
Relevant Directives:Machinery Directive2006/42/EC
 EMC-Directive2014/30/EU
 RoHS-Directive2011/65/EU
Applied standards:DIN EN 60947-5-1:2018
EN ISO 14119:2013
Person authorised for the compilation of the technical documentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Place and date of issue:Wuppertal, May 4, 2022
  GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director

Schmersal France SAS, BP 18, 38181 Seyssins Cedex

Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.
