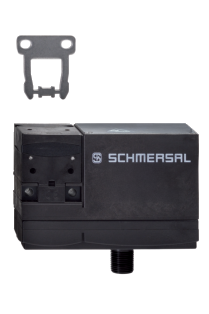

AZM 170 B ST-AS P
AZM 170 B ST-AS P
- Supervisão de actuadores
- Dispositivos de bloqueio de segurança por solenoide
- Conexão integrada AS-Interface
- Invólucro em termoplástico
- 90 mm x 84 mm x 30 mm
- Isolamento protegido
- alta força de fechamento
Dados para encomenda
| Revisão (capacidade de entregar) |
Excluído do programa de fornecimento! |
| Descrição do tipo de produtos |
AZM 170 B ST-AS P |
| Número de artigo (Número de encomenda) |
101210928 |
| EAN (European Article Number) |
4030661390420 |
| Número eCl@ss, versão 12.0 |
27-27-26-03 |
| Número eCl@ss, versão 11.0 |
27-27-26-03 |
| Número eCl@ss, versão 9.0 |
27-27-26-03 |
| Número ETIM, versão 7.0 |
EC002593 |
| Número ETIM, versão 6.0 |
EC002593 |
Homologações - Instruções
|
TÜV cULus ASi-SaW |
Propriedades globais
| Instruções |
EN IEC 62026-2 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 61508 |
| Princípio ativo |
eletromecânico |
| Material do invólucro |
Plástico, termoplástico reforçado com fibra de vidro, auto-extinção de fogo |
| Tempo de reação, máximo |
100 ms |
| Peso bruto |
300 g |
Propriedades globais - Características
| Princípio de bloqueio por mola |
Sim |
| Supervisão de atuadores |
Sim |
| Indicação integrada, estado |
Sim |
| Número de direções de atuação |
2 |
Classificação
| Certificados |
EN IEC 61508 |
| Performance Level, até |
c |
| Categoria de controlo |
1 |
| Valor PFH |
1,16 x 10⁻⁶ /h |
| Orientação (valor PFH) |
até no máx. 100 000 ciclos de comutação/ano |
| Safety Integrity Level (SIL), apropriado para aplicações em |
1 |
| Vida útil |
20 Jahr(e) |
Avaliação de segurança - Exclusão de erros
| Por favor, note: |
Adequado para utilização se uma exclusão de falhas para uma avaria perigosa do canal mecânico 1 for autorizada e uma proteção contra manipulação adequada for assegurada. |
| Performance Level, até |
d |
| Categoria de controlo |
3 |
| Valor PFH |
1,01 x 10⁻⁷ /h |
| Orientação (valor PFH) |
até no máx. 100 000 ciclos de comutação/ano |
| Safety Integrity Level (SIL), apropriado para aplicações em |
2 |
| Vida útil |
20 Jahr(e) |
Dados mecânicos
| Resistência mecânica, Mínimo |
1 000 000 Schaltspiele |
| Força de engate |
1 000 N |
| Força de retenção |
5 N |
| Velocidade de atuação, máximo |
2 m/s |
Dados mecânicos - Tecnologia conectiva
| Tipo de conexão |
Conector incorporado M12, 4 polos, Codificação A |
Dados mecânicos - dimensões
| Largura de sensor |
90 mm |
| Altura do sensor |
75,5 mm |
Ambiente
| Tipo de proteção |
IP67 |
| Temperatura ambiente |
-25 ... +55 °C |
| Temperatura para armazenar e transportar |
-25 ... +85 °C |
| Humidade relativa, mínimo |
30 % |
| Humidade relativa, máximo |
95 % |
| Orientação (humidade relativa) |
não condensado sem gelo |
| Classe de proteção |
II |
Ambiente - Parâmetros de isolamento
| Tensão calculada de isolamento Ui |
32 VDC |
| Medição da rigidez dielétrica da tensão máxima Uimp |
0,8 kV |
| Categoria de sobre-tensão |
III |
| Grau de contaminação por sujeira |
3 |
Dados elétricos da interface AS
| Medição da tensão de operação |
26,5 ... 31,6 VDC (Protection against polarity reversal) |
| AS-i Potência instalada, máximo |
100 mA |
Dados elétricos, interface AS especificação
| Especificação AS-Interface |
Safety-Slave |
| Versão AS-i |
V 2.1 |
| Perfil AS-i |
S-7.B.F.E |
| AS-i, Código-IO |
0x7 |
| AS-i, Código-ID |
0xB |
| AS-i, Código-ID 1 |
0xF |
| AS-i, Código-ID 2 |
0xE |
| Entrada AS-i, canal 1 |
Bits de dados DI 0/DI 1 = transmissão dinâmica de código |
| Entrada AS-i, canal 2 |
Bits de dados DI 2/DI 3 = transmissão dinâmica de código |
| Saídas AS-Interface, DO 0 |
Controlo do íman |
| Saídas AS-Interface, DO 1 |
Sem função |
| Saídas AS-Interface, DO 2 |
Sem função |
| Saídas AS-Interface, DO 3 |
Sem função |
| Bits de parâmetro AS-Interface, P0 |
Proteção de segurança e atuador detetados |
| Bits de parâmetro AS-Interface, P1 |
Encravamento bloqueado |
| Bits de parâmetro AS-Interface, P2 |
Sem função |
| Bits de parâmetro AS-Interface, P3 |
Sem função |
| Orientação (Bits de parâmetro AS-Interface) |
Definir os parametros de saída para "1111" (0xF) Falha de periférico (FID) detetada |
| Módulo de entrada - Endereço AS-Interface |
0 |
| Orientação (Módulo de entrada - Endereço AS-Interface) |
Pré-ajustado no endereço 0, alterável via interface AS Busmaster ou dispositivo programador manual |
Dados elétricos - tensão auxiliar (Aux)
| Tensão de operação |
24 VDC -15 % / +10 % (stabilised PELV power supply) |
| Potência instalada |
500 mA |
| Medição da tensão de operação |
24 VDC |
| Proteção |
4 A |
Indicação de estado
| Orientação (LED indicador do estado) |
(1) LED verde: tensão de alimentação (2) LED vermelho: falha de comunicação / endereço slave = 0 (3) LED amarel indica: Estado de habilitação |
Descrição dos pinos
| PIN 1 |
AS-i + |
| PIN 2 |
Aux - (P) |
| PIN 3 |
AS-Interface - |
| PIN 4 |
Aux + (P) |
Escopo do fornecimento
| Escopo do fornecimento |
O atuador não está incluído no fornecimento. |
Orientação
| Orientação (geral) |
Visto que o dispositivo de proteção pode ser aberto diretamente em caso de atuação do interruptor geral ou de queda de energia, os encravamentos de segurança que funcionam segundo o princípio de bloqueio por corrente elétrica podem ser instalados apenas em casos especiais, depois de ser realizada uma análise criteriosa do risco de acidentes. |
| Note voltage AUX DC |
fonte de alimentação PELV |
Filtro de idioma
Ficha técnica
Manual de instruções e Declaração de conformidade
Certificação UL
Certificação Interface AS at Work
Certificação TÜV
SISTEMA-VDMA Biblioteca/Library
Faça download da versão mais recente do Adobe Reader
Foto do produto (foto individual do catálogo )
Desenho dimensional componente básico
Disposição dos contactos
101122893 ATUADOR AZ 17/170-B1
- Particularmente apropriado para portas deslizantes
- Actuador recto
- Particularmente apropriado para portas deslizantes
101137406 ATUADOR AZ 17/170-B1-2245
- Actuador recto assentado sobre borracha
- Elimina a vibração no dispositivo de protecção
- Particularmente apropriado para portas deslizantes
101122895 ATUADOR AZ 17/170-B5
- Particularmente apropriado para portas deslizantes
101123391 ATUADOR AZM 170-B6
- Particularmente apropriado para proteções articuladas
- A direção de actuação pode ser seleccionada através da inserção aplicável do encaixe
101139788 ATUADOR AZ 17/170-B11
- Particularmente apropriado para portas deslizantes
101139789 ATUADOR AZ 17/170-B15
- Particularmente apropriado para portas deslizantes
- Particularmente apropriado para portas deslizantes
101208493 AZM 170-B ZENTRIERHILFE
- para AZ 17 e AZM 170
101100887 TK-M5
- para o desbloqueio manual chave triângulo M5 que é disponibilizada como acessório.
- em manutenção, instalação, etc.
| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | AZM 170 AS |
| Type: | See ordering code |
| Description of the component: | Interlocking device with electromagnetic interlock for safety functions with integrated AS-i Safety at Work |
| Relevant Directives: | Machinery Directive | 2006/42/EC |
| EMC-Directive | 2014/30/EU | |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-1:2017 EN ISO 14119:2013 EN ISO 13849-1:2015 EN 61508 parts 1-7:2010 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, February 13, 2020 |
 |
| Authorised signature Philip Schmersal Managing Director |
Schmersal Ibérica, S.L., Rambla P. Catalanes, Nº 12, 08800 Vilanova i la Geltrú
Os dados e informações anteriores foram verificados cuidadosamente. As imagens podem ser diferentes do original. Mais informações técnicas podem ser encontradas nos manuais de instruções. Sujeito a modificações técnicas e erros.
Gerado em 28/11/2024, 12:39
