ELF
ELF
Descargas
Dados para encomenda
| Descrição do tipo de produtos |
ELF |
| Número de artigo (Número de encomenda) |
101006578 |
| EAN (European Article Number) |
4030661463711 |
| Número eCl@ss, versão 12.0 |
27-37-12-09 |
| Número eCl@ss, versão 11.0 |
27-37-12-09 |
| Número eCl@ss, versão 9.0 |
27-37-12-09 |
| Número ETIM, versão 7.0 |
EC000204 |
| Número ETIM, versão 6.0 |
EC000204 |
Homologações - Instruções
|
cULus CCC UKCA |
Propriedades globais
| Instruções |
EN IEC 60947-5-1 EN IEC 60947-1 |
| Condição de instalação (mecânico) |
arbitrariamente |
| Material do invólucro |
Plástico, termoplástico reforçado com fibra de vidro, auto-extinção de fogo |
| Peso bruto |
18 g |
Dados mecânicos
| Instruções de instalação |
acopláveis |
| Posição da flange de montagem |
3 |
Dados mecânicos - Tecnologia conectiva
| Tipo de conexão |
Conector tipo plug-in flat - 6.3 mm x 0.8 mm / 2 x 2.8 mm x 0.8 mm |
| Secção dos cabos de conexão, mínimo |
0,5 mm², rígido 0,5 mm², flexível |
| Secção dos cabos de conexão, máximo |
2,5 mm², rígido 1,5 mm², flexível |
Dados mecânicos - dimensões
| Comprimento |
46 mm |
| Largura |
10 mm |
| Profundidade |
60 mm |
Ambiente
| Tipo de proteção do bornes ou terminais |
IP20 |
| Temperatura ambiente |
-25 ... +80 °C |
Indicação de estado
| Orientação (LED indicador do estado) |
Tensão máxima de alimentação UB: 24 VAC/DC |
Filtro de idioma
Ficha técnica
Certificação CCC
Certificação UL
Faça download da versão mais recente do Adobe Reader

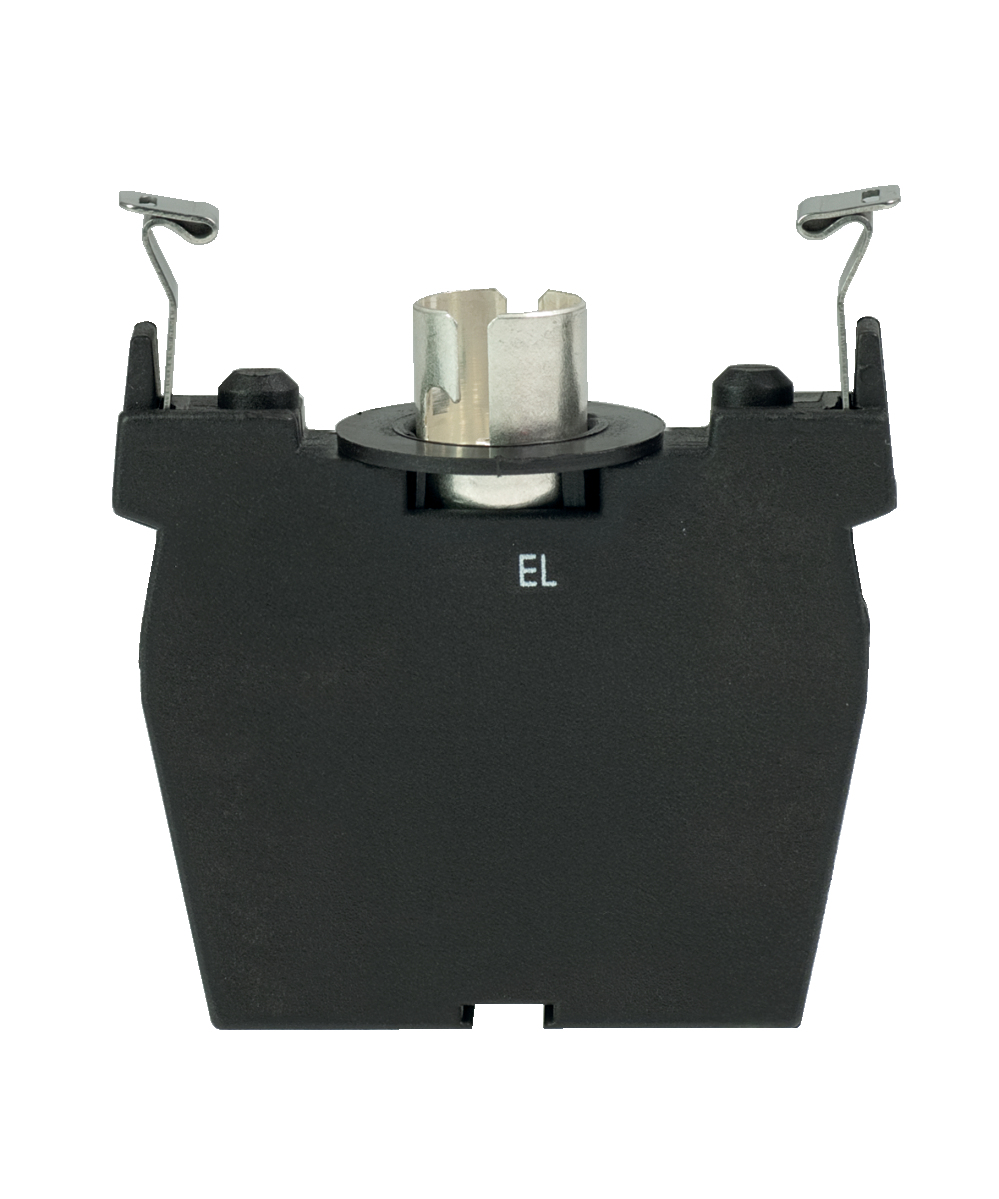

Foto do produto (foto individual do catálogo )
Schmersal Ibérica, S.L., Rambla P. Catalanes, Nº 12, 08800 Vilanova i la Geltrú
Os dados e informações anteriores foram verificados cuidadosamente. As imagens podem ser diferentes do original. Mais informações técnicas podem ser encontradas nos manuais de instruções. Sujeito a modificações técnicas e erros.
