BN 85-R-1824-3 1,0M

Número de artículo: 101101624
BN 85-R-1824-3 1,0M

Descargas

Trace Parts Datos CAD
ePLAN Datos
CADENAS Datos CAD
SISTEMA Datos
  • Montaje con abrazaderas y cable enfundado
  • Principio sin contacto
  • 1 contacto Reed
  • Larga vida
  • Distancia de accionamiento hasta 40 mm, dependiendo del imán de accionamiento y versión
  • 40 mm x 35 mm x 16,5 mm
  • Caja de termoplástico
  • Contactos Reed insertable, montaje in situ

Detalles de Pedidos

Descripción del tipo de producto

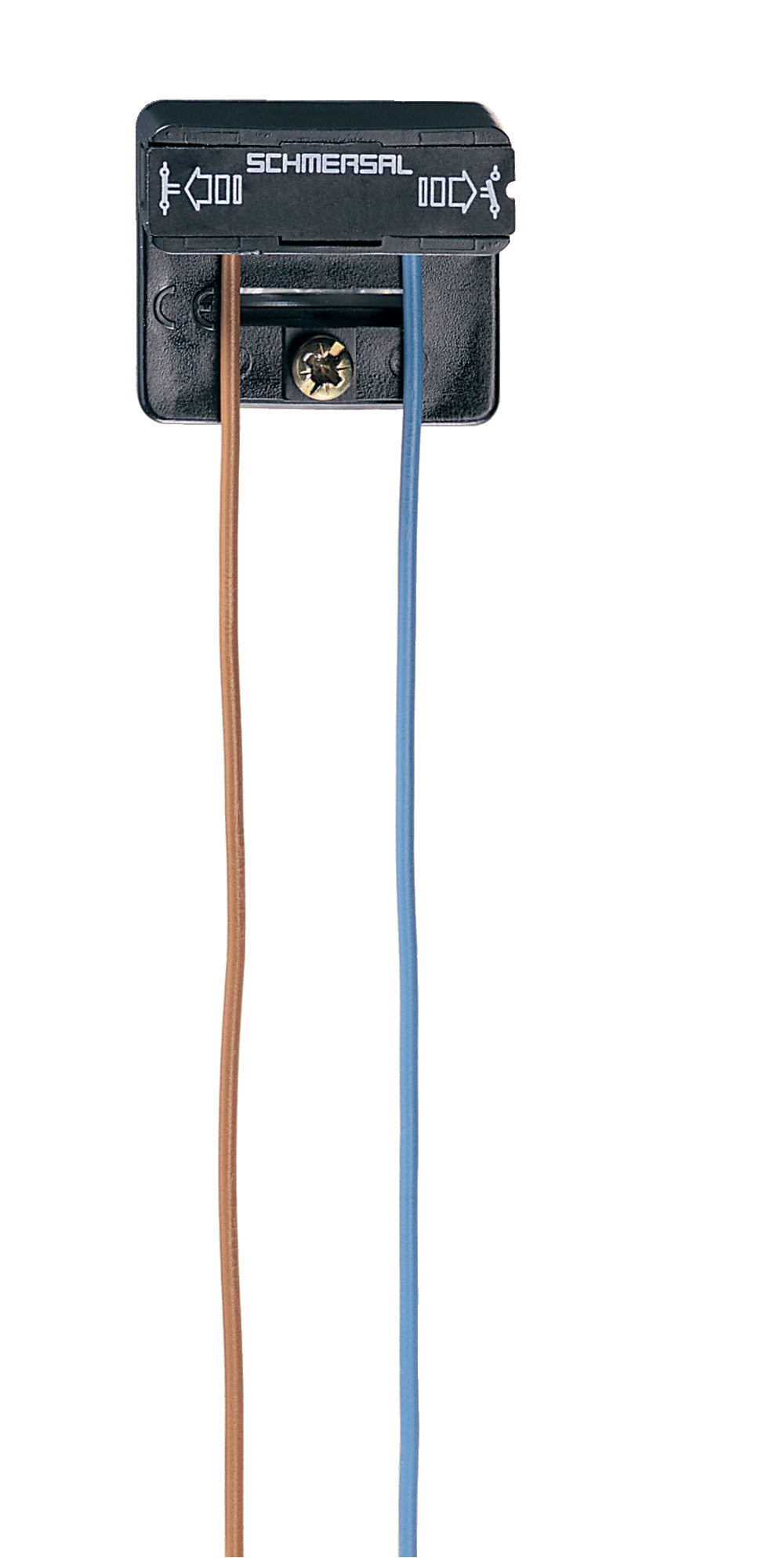

BN 85-R-1824-3 1,0M
Número de artículo (Nº artículo)

101101624
EAN (European Article Number)

4030661023533
eCl@ss number, version 12.0

27-27-43-02
eCl@ss number, version 11.0

27-27-01-05
Número eCl@ss, versión 9.0

27-27-01-05
ETIM number, version 7.0

EC002544
ETIM number, version 6.0

EC002544

Propiedades Globales

Principio activo

magnético
Versión

Plug-in reed contact insert and base
Forma de construcción de la caja

Rectangular
Material de la caja

Plástico reforzado con fibra de vidrio
Peso bruto

43 g

Datos generales - Características

Retención

Sí
Compatible con ascensores

Sí
Cantidad de contactos de acción brusca

1

Datos mecánicos

Área activa

desde el lado frontal
Vida mecánica, mínima

1.000.000.000 Maniobras
Dirección de accionamiento

Lengthwise
Velocidad de accionamiento, máxima

18 m/s
Montaje

clamping foot 8 mm

Mechanical data - Switching distances

Distancia de conmutación Sn

2 mm … 40 mm

BP 6S = 2 … 12 mm

BP 8S = 2 … 10 mm

BP 10S = 5 … 20 mm

2 x BP 10S = 6 … 27 mm

BP 15S = 5 … 22 mm

2 x BP 15S = 7 … 28 mm

BP 34S = 10 … 40 mm

BP 20S = 3 ... 28 mm

BP 31S = 4 ... 30 mm

BP 11S = 4 ... 23 mm

BP 12S = 5 ... 27 mm
Nota, distancia de conmutación Sn

Distancia de accionamiento hasta 40 mm, dependiendo del imán de accionamiento y versión. Las especificaciones referente a las distancias de detección/conmutación refieren a la actuación de dispositivos montados individualmente sin influencia ferromagnética. Es posible que la distancia se modifique de manera positiva o negativa debido a influencias ferromagnéticas. Al colocar varios imanes de accionamiento deberá tenerse en cuenta la influencia mutua.
Nota (distancia de conmutación)

All switching distances in accordance EN IEC 60947-5-2

Datos mecánicos - Conexionado

Longitud del cable

1 m
Conexión conector

Cable de salida
Cantidad de conductores de cable

2
Sección

0,25 mm2
Sección

23 AWG
Material de la cubierta del cable

PVC
Tipo de cable

LiYY

Datos mecánicos - Dimensiones

Longitud del sensor

16,5 mm
Anchura del sensor

40 mm
Altura del sensor

35 mm

Condiciones ambientales

Protección

IP40
Temperatura ambiente

+0 ... +75 °C
Resistencia al impacto

60 g, de oscilación sinusoidal
Resistencia a la vibración

60 g, de oscilación sinusoidal

Datos eléctricos

Tensión de conmutación, máxima

60 VAC
Tensión de conmutación, máxima

60 VDC
Corriente de conmutación, máxima

1 A
Potencia de conmutación, máxima

30 W
Potencia de conmutación, máxima

30 VA
Nota (elemento de conmutación)

Plug-in reed contact insert
Principio de conmutación

Contactos reed, principio sin contacto

Descansando
Duración de rebotes, máxima

0,2 ms
Tiempo máximo de conmutación Cerrar

2 ms
Tiempo máximo de conmutación Abierto (NC)

0,07 ms

Incluido en el suministro

Incluido en el suministro

Actuator must be ordered separately.

Accesorios

Recomendación (actuador)

BP 10 S

2x BP 10 S

BP 15 S

BP 34 S

BP 20 S

BP 31 S

BP 11 S

BP 12 S

BP 6 S

BP 8 S

2 x BP 15 S
Recomendación (actuador, dispositivos para elevación)

BP 10

BP 6

2 x BP 15

2 x BP 10

BP 15

BP 34

Nota

Nota (en general)

Otwarcie i zamknięcie zestyków zależy od kierunku aktywacji oraz typu i polaryzacji użytego magnesu aktywującego.
