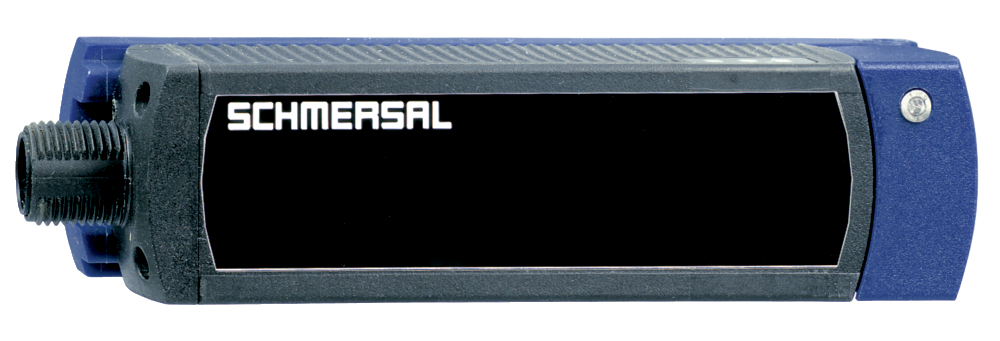

CSP 11-34F2-D-M-ST
CSP 11-34F2-D-M-ST
- 1 x Conector M12, 8 polos
- Actuación lateralmente
- con Aviso de confirmación en sitúo
- NOTA: no más disponible! (Recambio: RSS 36 I)
- Caja de termoplástico
- Sistema electrónico codificado, accionado por proximidad
- Protección de manipulación a través de codificación en parejas de sensor y actuador
- Trasladable
- Gran precisión del punto de ruptura a la repetición.
- Máxima longitud de la cadena de sensores 200m.
- 2 salidas conmutadas positivas, Salidas de Seguridad resistentes al cortocircuito
- Detección integral de cruce, ruptura de cable y voltaje externo de los cables de seguridad hasta la caja de control
Detalles de Pedidos
| Nota (disponibilidad) |
No más disponible! |
| Descripción del tipo de producto |
CSP 11-34F2-D-M-ST |
| Número de artículo (Nº artículo) |
101208005 |
| EAN (European Article Number) |
4030661382029 |
| eCl@ss number, version 12.0 |
27-27-26-06 |
| eCl@ss number, version 11.0 |
27-27-24-04 |
| Número eCl@ss, versión 9.0 |
27-27-24-04 |
| ETIM number, version 7.0 |
EC001487 |
| ETIM number, version 6.0 |
EC001487 |
Aprobaciones - Normas
|
cULus |
Propiedades Globales
| Normas |
EN ISO 13849-1 EN IEC 60947-5-3 EN IEC 61508 |
| Principio activo |
inductivo |
| Forma de construcción de la caja |
Rectangular |
| Condiciones de instalación (mecánicas) |
no enrasado |
| Topología del sensor |
Sensor para conexión en serie |
| Material de la caja |
Plástico reforzado con fibra de vidrio |
| Área activa |
Plástico reforzado con fibra de vidrio |
| Tiempo de reacción, máximo |
30 ms |
| Tiempo de riesgo, máxima |
60 ms |
| Peso bruto |
140 g |
Datos generales - Características
| Salida de diagnóstico |
Sí |
| Detección de cortocircuito |
Sí |
| Detección de cortocircuitos entre hilos |
Sí |
| Funciones de seguridad |
Sí |
| Conectable en cascada |
Sí |
| Entrada para pulsador de rearme/rearranque, con monitorización del flanco |
Sí |
| Entrada para pulsador de habilitación, apto para rearme/rearranque automático |
Sí |
| Confirmación in situ |
Sí |
| Indicador integrado, estado |
Sí |
| Cantidad de LED's |
3 |
| Cantidad de salidas de semiconductor con función de indicación |
1 |
| Cantidad de salidas digitales seguras |
2 |
| Cantidad de conexiones en serie de sensores |
31 |
Certificación de seguridad
| Normas, normas |
EN IEC 60947-5-3 EN IEC 61508 |
| Nivel de prestaciones (PL) hasta |
e |
| Categoría de control según EN ISO 13849 |
4 |
| Valor PHF |
3,60 x 10⁻⁹ /h |
| Safety Integrity Level (SIL), adecuado en |
3 |
| Vida útil |
20 Año(s) |
Datos mecánicos
| Planos de accionamiento |
desde el lado lateral |
| Área activa |
desde el lado lateral |
Datos mecánicos - Distancias de conmutación según EN IEC 60947-5-3
| Switch distance, typical |
11 mm |
| Distancia de conmutación asegurada "ON" |
8 mm |
| Distancia de conmutación asegurada "OFF" |
15 mm |
| Histéresis (distancia de conmutación), máxima |
1,5 mm |
| Precisión a la repetición R |
0,5 mm |
| Nota |
Desviación axial: El lateral largo permite un máx. desalineamiento de altura (x) entre sensor y actuador de 30 mm (p.ej. tolerancia de montaje o por puertas de resguardos desalineandose). El desplazamiento transversal (Y) es de un máx. de ± 8 mm. |
Datos mecánicos - Conexionado
| Note (length of the sensor chain) |
Cable length and cross-section change the voltage drop dependiing on the output current |
| Conexión conector |
Conector empotrado M12, 8-polos |
Datos mecánicos - Dimensiones
| Longitud del sensor |
27 mm |
| Anchura del sensor |
35 mm |
| Altura del sensor |
108,2 mm |
Condiciones ambientales
| Protección |
IP65 IP67 |
| Ambient temperature |
-25 ... +70 °C |
| Storage and transport temperature |
-25 ... +85 °C |
| Resistencia a las vibraciones según EN 60068-2-6 |
10…55 Hz, amplitud 1 mm |
| Resistencia al impacto |
30 g / 11 ms |
| Grado de protección. |
II |
Condiciones ambientales - Valores de aislamiento
| Tensión de aislamiento nominal |
32 VAC/DC |
| Resistencia al impulso de sobretensión |
0,8 kV |
| Categoría de sobre-tensión |
III |
| Grado de polución según VDE 0100 |
3 |
Datos eléctricos
| Operating voltage |
24 VDC -15 % / +10 % |
| No-load supply current I0, typical |
100 mA |
| Rated operating voltage |
24 VDC |
| Corriente nominal operativa |
600 mA |
| Corriente de cortocircuito según EN 60947-5-1 |
100 A |
| Categoría de utilización DC-12 |
24 VDC |
| Categoría de utilización DC-12 |
0,05 A |
| Categoría de utilización DC-13 |
24 VDC |
| Categoría de utilización DC-13 |
0,05 A |
| Nota (datos eléctricos, fusibles) |
(Térmico) |
| Frecuencia de conmutación, aproximadamente |
3 Hz |
| Utilisation category DC-12 |
24 VDC / 0,05 A |
| Fusibles eléctricos, máximo |
2 A |
Datos eléctricos - Salidas digitales seguras
| Corriente nominal operativa (salidas de seguridad) |
250 mA |
| Corriente de salida (salida seguridad), máxima |
0,25 A |
| Versión |
tipo p |
| Caída de tensión Ud, máxima |
0,5 V |
| Corriente residual |
0,5 mA |
| Tensión, categoría de utilización DC-12 |
24 VDC |
| Corriente, categoría de utilización DC-12 |
0,25 A |
| Tensión, categoría de utilización DC-13 |
24 VDC |
| Corriente, categoría de utilización DC-13 |
0,25 A |
Datos eléctricos - Salida digital
| Versión |
Tipo p |
Datos eléctricos - Salida de diagnóstico
| Corriente nominal operativa (salida de diagnóstico) |
50 mA |
| Caída de tensión Ud, máxima |
5 V |
| Tensión, categoría de utilización DC-12 |
24 VDC |
| Corriente, categoría de utilización DC-12 |
0,05 A |
Datos eléctricos - Compatibilidad electromagnética (CEM)
| Ruido electrónico de emisión |
IEC 61000-6-4 |
| Resistencia al ruido eléctrico |
IEC 61000-6-2 |
Asignación de contactos
| PIN 1 |
1A1 Ue: (1) |
| PIN 2 |
X1 Entrada de seguridad 1 |
| PIN 3 |
A2 GND |
| PIN 4 |
Y1 Salida de seguridad 1 |
| PIN 5 |
OUT Salida de diagnóstico OUT |
| PIN 6 |
X2 Entrada de seguridad 2 |
| PIN 7 |
Y2 Salida de seguridad 2 |
| PIN 8 |
IN Aviso de confirmación en sitúo |
Incluido en el suministro
| Incluido en el suministro |
Actuator must be ordered separately. |
Accesorios
| Recomendación (actuador) |
CSP 34-S-1 |
| Recomendación interruptor de seguridad |
PROTECT PSC1 SRB-E-301ST SRB-E-201LC |
Nota
| Nota (en general) |
W przypadku monitorowania osłony przez czujnik bezpieczeństwa CSP 34F2 na osłonie należy zamontować np. przycisk potwierdzenia, aby operator mógł obserwować strefę zagrożenia. Po wciśnięciu przycisku sygnał 24 VDC pojawia się na wejściu resetu czujnika CSP 34F2 Przy zamkniętej osłonie wyjścia bezpieczeństwa są aktywowane za pomocą tylnego zbocza sygnału. Po otwarciu osłony konieczne jest ponowne potwierdzenie przed następną aktywacją. Confirmación in situ |
Filtro de idiomas
Ficha técnica
Manual de instrucciones y declaración de conformidad
Certificado UL
Ejemplo de cableado (cableado eléctr.)
Folleto
SISTEMA-VDMA Biblioteca/Library
Descargar la versión actual de Adobe Reader
Foto de producto (foto individual de catálogo)
Dibujo dimensional Componente básico
Principio de funcionamiento
Clipart
Curva de características
Esquema de contactos
101208465 CSP 34-S-1-02
- Actuación lateralmente
- código del actuador 2
- 20 diferentes códigos de actuadores existen
101208466 CSP 34-S-1-03
- Actuación lateralmente
- código del actuador 3
- 20 diferentes códigos de actuadores existen
101208467 CSP 34-S-1-04
- Actuación lateralmente
- código del actuador 4
- 20 diferentes códigos de actuadores existen
101208468 CSP 34-S-1-05
- Actuación lateralmente
- código del actuador 5
- 20 diferentes códigos de actuadores existen
101208469 CSP 34-S-1-06
- Actuación lateralmente
- código del actuador 6
- 20 diferentes códigos de actuadores existen
101208470 CSP 34-S-1-07
- Actuación lateralmente
- código del actuador 7
- 20 diferentes códigos de actuadores existen
101208471 CSP 34-S-1-08
- Actuación lateralmente
- código del actuador 8
- 20 diferentes códigos de actuadores existen
101208472 CSP 34-S-1-09
- Actuación lateralmente
- código del actuador 9
- 20 diferentes códigos de actuadores existen
101208473 CSP 34-S-1-10
- Actuación lateralmente
- código del actuador 10
- 20 diferentes códigos de actuadores existen
101208474 CSP 34-S-1-11
- Actuación lateralmente
- código del actuador 11
- 20 diferentes códigos de actuadores existen
101208475 CSP 34-S-1-12
- Actuación lateralmente
- código del actuador 12
- 20 diferentes códigos de actuadores existen
101208476 CSP 34-S-1-13
- Actuación lateralmente
- código del actuador 13
- 20 diferentes códigos de actuadores existen
101208477 CSP 34-S-1-14
- Actuación lateralmente
- código del actuador 14
- 20 diferentes códigos de actuadores existen
101208478 CSP 34-S-1-15
- Actuación lateralmente
- código del actuador 15
- 20 diferentes códigos de actuadores existen
101208479 CSP 34-S-1-16
- Actuación lateralmente
- código del actuador 16
- 20 diferentes códigos de actuadores existen
101208480 CSP 34-S-1-17
- Actuación lateralmente
- código del actuador 17
- 20 diferentes códigos de actuadores existen
101208481 CSP 34-S-1-18
- Actuación lateralmente
- código del actuador 18
- 20 diferentes códigos de actuadores existen
101208464 CSP 34-S-1-01
- Actuación lateralmente
- código del actuador 1
- Sensor y actuadore deben pedirse por separado.
103009970 SRB-E-201LC
- Terminales con tornillo enchufables con codificación
- STOP 0 Función
- 1 oder 2·-canal de control
- Pulsador de arranque / Auto-arranque
- 2 Salidas de seguridad 2 A
- 1 Señalización de salida
103009973 SRB-E-204ST
- Terminales con tornillo enchufables con codificación
- STOP 0 Función
- Monitorización de 4 sensores
- Pulsador de arranque / Auto-arranque
- 2 Salidas de seguridad
- 4 Salida de aviso
103007672 SRB-E-301ST
- Terminales con tornillo enchufables con codificación
- STOP 0 Función
- 1 oder 2·-canal de control
- Pulsador de arranque / Auto-arranque
- 1 Contacto auxiliar
- 3 contactos de seguridad
