Z4VH 332-11Y-RMS
Número de artículo:
131054573
Z4VH 332-11Y-RMS
Número de artículo:
131054573
Descargas
Trace Parts
Datos CAD
ePLAN
Datos
CADENAS
Datos CAD
SISTEMA
Datos
- Caja metélica
- Amplia gama de actuadores alternativos
- Buena resistencia al aceite y gasolinas
- 40 mm x 76 mm x 40 mm
- Cabezal con 4 posiciones posibles a 90º
- 1 entrada de cable M 20 x 1.5
- Gran separación de contactos
- Gran precisión del punto de ruptura a la repetición.
- Contactos dorados de plata maciza
- Sistema de acción brusca de retención magnética
- Sistema de conmutación separado del sistema de acción brusca, logrando el punto de ruptura constante e independiente del desgaste
- Diseño a EN 50041
- Ángulo de la palanca ajustable en pasos de 10º
Detalles de Pedidos
| Descripción del tipo de producto |
Z4VH 332-11Y-RMS |
| Número de artículo (Nº artículo) |
131054573 |
| EAN (European Article Number) |
8905236106453 |
| eCl@ss number, version 12.0 |
27-27-26-01 |
| eCl@ss number, version 11.0 |
27-27-26-01 |
| Número eCl@ss, versión 9.0 |
27-27-26-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Aprobaciones - Normas
|
CCC |
Propiedades Globales
| Normas |
BG-GS-ET-15 EN IEC 60947-5-1 |
| Forma de construcción de la caja |
Diseño de construcción normalizada |
| Forma de accionamiento según DIN EN 50041 |
A |
| Material de la caja |
Aleación ligera inyectada |
| Material del revestimiento de la caja |
pintado |
| Material de la palanca |
Metal |
| Peso bruto |
327 g |
Certificación de seguridad
| Normas, normas |
EN ISO 13849-1 |
| Vida útil |
20 Año(s) |
Certificación de seguridad - Salidas de seguridad
| B10D Contacto normalmente cerrado (NC) |
20.000.000 Maniobras |
Datos mecánicos
| Actuador |
Palanca de rodillo |
| Material del rodillo |
Latón |
| Vida mecánica, mínima |
30.000.000 Maniobras |
| Par de accionamiento, mínima |
0,4 Nm |
Datos mecánicos - Conector lado B
| Conector |
Conector hembra |
Datos mecánicos - Dimensiones
| Longitud del sensor |
60,5 mm |
| Anchura del sensor |
40 mm |
| Altura del sensor |
129,5 mm |
Condiciones ambientales
| Protección |
IP65 |
| Grado de protección de la carcasa |
IP40 |
| Ambient temperature |
-30 ... +80 °C |
Condiciones ambientales - Valores de aislamiento
| Resistencia al impulso de sobretensión |
4 kV |
Datos eléctricos
| Corriente continua térmica |
6 A |
| Corriente de cortocircuito según EN 60947-5-1 |
1.000 A |
| Categoría de utilización AC-15 |
230 VAC |
| Categoría de utilización AC-15 |
2,5 A |
| Cadencia |
3.000 /h |
| Material de los contactos, eléctricos |
Plata dorada |
Filtro de idiomas
Ficha técnica
Manual de instrucciones (hoja adjunta/instrucciones breves)
Certificado CCC
Descargar la versión actual de Adobe Reader

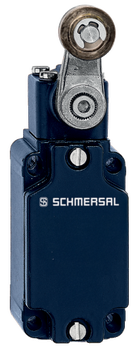

Foto de producto (foto individual de catálogo)
Dibujo dimensional Componente básico
Dibujo dimensional Actuador
Diagrama de recorridos de contacto
Contacto cerrado
Contacto abierto
Rango de ajuste
Punto de enclavamiento
Recorrido/ángulo de apertura positiva| Declaración de conformidad CE |  |
| Original | Schmersal India Private Limited G-7/1, MIDC, Ranjangaon Tal. Shirur, Dist. Pune – 412 220 Maharashtra India Internet: www.schmersal.in |
| Declaración: | Por el presente documento declaramos que debido a su concepción y tipo de construcción, las piezas relacionadas cumplen con los requisitos de las Directivas Europeas que se indican a continuación. |
| Denominación del producto: | Z/T 235, Z/T 236, Z/T 255, Z/T 256, Z/T 335, Z/T 336, Z/T 355, Z 332 |
| Modelo: | ver código de pedidos |
| Descripción de la pieza: | Interruptor de posición |
| Directivas aplicables: | Directiva de Bajo Voltaje | 2014/35/CE |
| Directiva RoHS | 2011/65/CE |
| Normas aplicadas: | EN 60947-5-1:2017 |
| Responsable de la recopilación de la documentación técnica: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Lugar y fecha de emisión: | Pune, 20. abril de 2021 |
 |
| Firma legal Sagar Jeevan Bhosale Director General |
| UK Declaration of Conformity | |
| Company: | Schmersal India Private Limited G-7/1, MIDC, Ranjangaon Tal. Shirur, Dist. Pune - 412 220 Maharashtra India Internet: www.schmersal.in |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | Z/T 235, Z/T 236, Z/T 255, Z/T 256, Z/T 335, Z/T 336, Z/T 355, Z 332 |
| Type: | See ordering code |
| Description of the component: | Position switches |
| Relevant legislation: | Electrical Equipment (Safety) Regulations | 2016 |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Pune, November 23, 2021 |
| |
| Authorised signature Sagar Jeevan Bhosale Managing Director |
Schmersal Ibérica, S.L., Rambla P. Catalanes, Nº 12, 08800 Vilanova i la Geltrú
Los datos e información anteriores se han verificado cuidadosamente. Las imágenes pueden diferir del original. Se pueden encontrar más datos técnicos en los manuales de instrucciones. Sujeto a cambios técnicos y errores.
