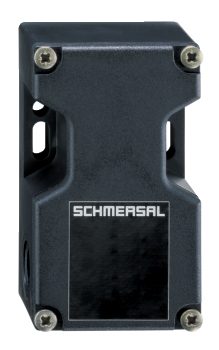

BNS 16-12ZR

Tuotenumero: 101172556
BNS 16-12ZR

Downloads

TraceParts CAD tiedosto
ePlan Tiedot
CADENAS CAD tiedosto
SISTEMA Tiedot
Tuotekuvaus:

BNS 16-(1)Z(2)-(3)


(1)
111 sulkeutuva kosketin (NO) / 1 avautuva kosketin (NC) (vain pistokeliitäntä)
121 sulkeutuva kosketin (NO) / 2 avautuvaa kosketinta (NC)

(2)
VAktivointitaso etupuoleinen
RAktivointitaso oikeanpuoleinen
LAktivointitaso vasemmanpuoleinen
DAktivointitaso kannenpuoleinen
UAktivointitaso alapuolinen
LRAktivointitaso vasemmanpuoleinen/oikeanpuoleinen

(3)
ST1pistokeliitin keskellä
ST2Pistokeliitin oikealla
ST3Pistokeliitin vasemmalla
Kaikki tämän tilauskoodin tuotevaihtoehdot eivät ole saatavilla/teknisesti toteutettavissa.
  • 3 Kaapeliläpivientejä M 20 x 1.5
  • Kytkentärasia
  • Muovikotelo
  • Soveltuu elintarviketeollisuuteen
  • Piiloasennus mahdollinen
  • 52 mm x 90 mm x 39 mm
  • Pitkä käyttöikä
  • Ei mekaanista kulumista
  • Ei reagoi sivulta päin
  • Ei reagoi likaan

Tilaustiedot

Tuotekuvaus

BNS 16-12ZR
Tuotenumero (tilausnumero)

101172556
EAN (European Article Number)

4030661301150
eCl@ss number, version 12.0

27-27-44-01
eCl@ss number, version 11.0

27-27-24-02
eCl@ss number, version 9.0

27-27-24-02
ETIM number, version 7.0

EC002544
ETIM number, version 6.0

EC002544

Hyväksynnät - Standardit

Sertifikaatit

cULus

Yleiset ominaisuudet

Standardit

BG-GS-ET-14

EN IEC 60947-5-3
Coding level according to EN ISO 14119

alhainen
Toimintaperiaate

magneettinen
Asennusolosuhteet (mekaaniset)

ei uppoasenteinen
Kotelon materiaali

Muovi, lasikuituvahvistettu kestomuoviMuovi, lasikuituvahvistettu kestomuovi
Bruttopaino

120 g

Yleiset tiedot-Ominaisuudet

Koodaus

Kyllä
Prerequisite evaluation unit

Kyllä
Avautuvien kosk. lukumäärä

2
Sulkeutuvien kosk. lukumäärä

1

Turvaluokitus

Standardit, määräykset

EN ISO 13849-1
Mission time

20 Vuosi

Turvalähdöt - Turvaluokitus

B10D-arvo, avautuva kosketin/sulkeutuva kosketin (NC/NO)

25.000.000 kytkentäalue

Mekaaniset tiedot

Aktiivinen alue

oikea puoli
Tunnistuselementti

Solenoidi
Direction of motion

Edessä aktiiviseen pintaan

Mechanical data - Switching distances

Taattu kytkentäetäisyys "ON"

8 mm
Taattu kytkentäetäisyys "OFF"

18 mm
Note (switching distance)

All switching distances in accordance EN IEC 60947-5-3

Mekaaniset tiedot - Liitäntä

Pistokeliitin

Ruuviliitäntä M20 x 1.5
Kaapelikoko, minimi

0,25 mm²
Kaapelikoko, maksimi

1,5 mm²
Note

Kaapelitiedoissa johtimet ovat holkitettuja.

Mekaaniset tiedot - Mitat

Pituus

39,5 mm
Leveys

55 mm
Korkeus

93 mm

Ympäristöolosuhteet

Suojausluokka

IP67
Ambient temperature

-25 ... +70 °C
Storage and transport temperature

-25 ... +70 °C
Tärinänkesto standardin EN 60068-2-6 mukaan

10 … 55 Hz, Amplitudi 1 mm
Iskunkestävyys

30 g / 11 ms

Sähköiset tiedot

Kytkentäjännite, maksimi

100 VAC
Kytkentäjännite, maksimi

100 VDC
Kytkentävirta, maksimi

0,4 A
Kytkentäteho, maksimi

10 W
Kytkinosa

1 sulkeutuva kosketin (NO), 2 avautuvaa kosketinta (NC)
Kytkentäperiaate

Reed-koskettimet, kosketukseton periaate
Kytkentätaajuus, maksimi

5 Hz

Toimitus sisältää

Toimitus sisältää

Actuator must be ordered separately.

Lisätarvikkeet

Suositus (ohjainpää)

BPS 16
Recommended safety switchgear

SRB-E-301ST

SRB-E-201LC

Huomautus

Note (General)

Contact symbols shown for the closed condition of the guard device.
EU Declaration of Conformity LOG_COM_lo1de01s
Original



K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:BNS 16
Type:See ordering code
Description of the component:Coded safety-sensor with magnetic operating principle in combination with the SRB(-E) / PROTECT-SELECT / PSC1 safety-monitoring modules from Schmersal or an equivalent safety-oriented control system fulfilling the requirements of the EN 60947-5-3.
Relevant Directives:Machinery Directive2006/42/EC
 RoHS-Directive2011/65/EU
Applied standards:EN 60947-5-3:2013
EN ISO 14119:2013
Person authorised for the compilation of the technical documentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Place and date of issue:Wuppertal, August 3, 2020
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director
UK Declaration of Conformity LOG_COM_lo1de01s
Company:K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.
Name of the component:BNS 16
Type:See ordering code
Description of the component:Coded safety-sensor with magnetic operating principle in combination with the SRB(-E) / PROTECT-SELECT / PSC1 safety-monitoring modules from Schmersal or an equivalent safety-oriented control system fulfilling the requirements of the EN 60947-5-3.
Relevant legislation:Supply of Machinery (Safety) Regulations2008
 The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations2012
Designated standards:EN 60947-5-3:2013
EN ISO 14119:2013
UK-Importer / Person authorised for the compilation of the technical documentation:Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL
Place and date of issue:Wuppertal, June 17, 2022
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director

Schmersal Finland Oy, Äyritie 12 B, 01510 Vantaa

Tiedot ja arvot on tarkastettu huolellisesti. Kuvat voivat poiketa alkuperäisestä. Tarkemmat tekniset tiedot löytyvät manuaalista. Pidätämme oikeuden teknisiin muutoksiin ja virheisiin.
