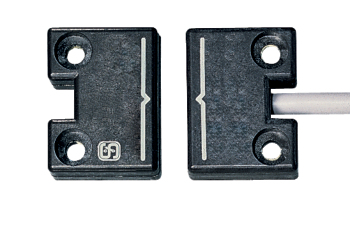

BNS 250-11ZG 3,0M

Tuotenumero: 101123995
BNS 250-11ZG 3,0M

Downloads

TraceParts CAD tiedosto
ePlan Tiedot
CADENAS CAD tiedosto
SISTEMA Tiedot
Tuotekuvaus:

BNS 250-(1)Z(2)-(3)


(1)
111 sulkeutuva kosketin (NO) / 1 avautuva kosketin (NC)
121 sulkeutuva kosketin (NO) / 2 avautuvaa kosketinta (NC)

(2)
ilmanilman kytkentätilan LED-näyttöä
Gkytkentätilan LED-näytöllä

(3)
2187Yksittäinen kosketinlähtöYksittäinen kosketinlähtö (ilman kytkentätilan LED-näyttöä)
Kaikki tämän tilauskoodin tuotevaihtoehdot eivät ole saatavilla/teknisesti toteutettavissa.
  • Muovikotelo
  • pieni runko
  • Piiloasennus mahdollinen
  • 33 mm x 25 mm x 13 mm
  • Pitkä käyttöikä
  • Ei mekaanista kulumista
  • Ei reagoi sivulta päin
  • Ei reagoi likaan

Tilaustiedot

Tuotekuvaus

BNS 250-11ZG 3,0M
Tuotenumero (tilausnumero)

101123995
EAN (European Article Number)

4030661049274
eCl@ss number, version 12.0

27-27-44-01
eCl@ss number, version 11.0

27-27-24-02
eCl@ss number, version 9.0

27-27-24-02
ETIM number, version 7.0

EC002544
ETIM number, version 6.0

EC002544

Hyväksynnät - Standardit

Sertifikaatit

cULus

Yleiset ominaisuudet

Standardit

BG-GS-ET-14

EN IEC 60947-5-3
Coding level according to EN ISO 14119

alhainen
Toimintaperiaate

magneettinen
Asennusolosuhteet (mekaaniset)

ei uppoasenteinen
Kotelon materiaali

Muovi, lasikuituvahvistettu kestomuoviMuovi, lasikuituvahvistettu kestomuovi
Bruttopaino

115 g

Yleiset tiedot-Ominaisuudet

Koodaus

Kyllä
Integroitu näyttö, tila

Kyllä
Prerequisite evaluation unit

Kyllä
Avautuvien kosk. lukumäärä

1
Sulkeutuvien kosk. lukumäärä

1

Turvaluokitus

Standardit, määräykset

EN ISO 13849-1
Mission time

20 Vuosi

Turvalähdöt - Turvaluokitus

B10D Avautuva kosketin (NC)

25.000.000 kytkentäalue
B10D-arvo, avautuva kosketin/sulkeutuva kosketin (NC/NO)

25.000.000 kytkentäalue

Mekaaniset tiedot

Aktiivinen alue

Tunnistus edestäpäin
Tunnistuselementti

Solenoidi
Direction of motion

Edessä aktiiviseen pintaan

Mechanical data - Switching distances

Taattu kytkentäetäisyys "ON"

4 mm
Taattu kytkentäetäisyys "OFF"

14 mm
Note (switching distance)

All switching distances in accordance EN IEC 60947-5-3

Mekaaniset tiedot - Liitäntä

Kaapelin pituus

3 m
Pistokeliitin

kaapeli
Number of cable wires

4
johdon poikkipinta-ala

0,25 mm2
johdon poikkipinta-ala

23 AWG
Kaapelivaipan materiaali

PVC

Mekaaniset tiedot - Mitat

Pituus

13 mm
Leveys

33 mm
Korkeus

25 mm

Ympäristöolosuhteet

Suojausluokka

IP67
Ambient temperature

-25 ... +70 °C
Storage and transport temperature

-25 ... +70 °C
Tärinänkesto standardin EN 60068-2-6 mukaan

10 … 150 Hz, Amplitudi 0,35 mm
Iskunkestävyys

30 g / 11 ms

Sähköiset tiedot

Kytkentäjännite, maksimi

24 VDC
Kytkentävirta, maksimi

0,01 A
Kytkentäteho, maksimi

0,24 W
Kytkinosa

1 sulkeutuva kosketin (NO), 1 avautuva kosketin (NC)
Kytkentäperiaate

Reed-koskettimet, kosketukseton periaate
Kytkentätaajuus, maksimi

5 Hz

Tilanäyttö

Note (Integral System Diagnostics, status )

LED palaa suojuksen ollessa auki.

Toimitus sisältää

Toimitus sisältää

Actuator must be ordered separately.

Lisätarvikkeet

Suositus (ohjainpää)

BPS 250
Recommended safety switchgear

SRB-E-301ST

SRB-E-201LC

Huomautus

Note (General)

Contact symbols shown for the closed condition of the guard device.

The contact configuration for versions with or without LED is identical.

Schmersal Finland Oy, Äyritie 12 B, 01510 Vantaa

Tiedot ja arvot on tarkastettu huolellisesti. Kuvat voivat poiketa alkuperäisestä. Tarkemmat tekniset tiedot löytyvät manuaalista. Pidätämme oikeuden teknisiin muutoksiin ja virheisiin.

Luotu: 14.3.2026 13.06
