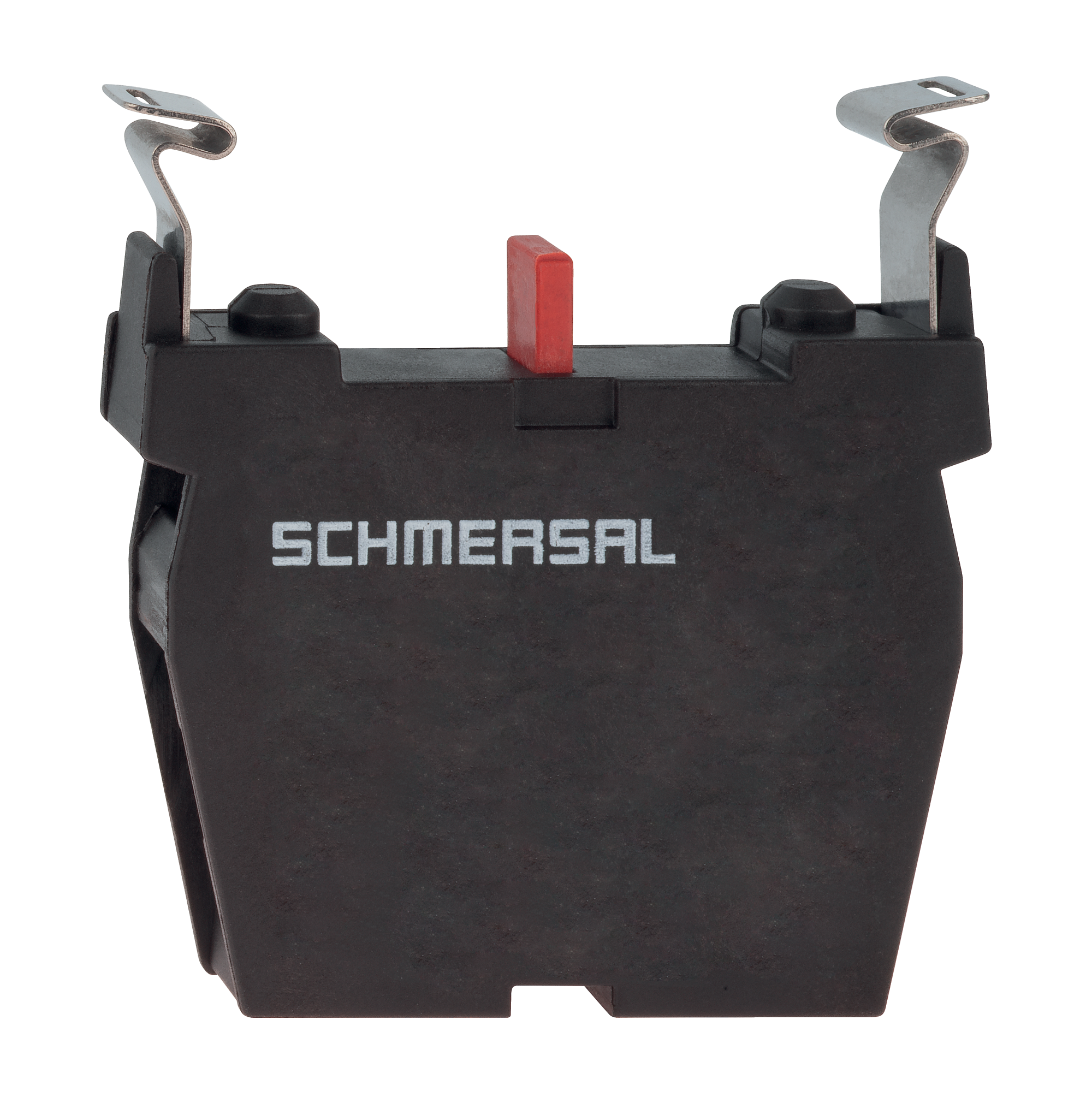

EF303F.1

Tuotenumero: 101022140

Downloads

TraceParts CAD tiedosto
ePlan Tiedot
CADENAS CAD tiedosto
SISTEMA Tiedot
  • Litteä pistokeliitin
  • Kiinnityslaipan asento 1
  • 11-12; 23-24 (Koskettimen merkintä)
  • Sopii hätäkatkaisuun

Tilaustiedot

Tuotekuvaus

EF303F.1

Tuotenumero (tilausnumero)

101022140

EAN (European Article Number)

4030661463629

eCl@ss number, version 12.0

27-37-13-02

eCl@ss number, version 11.0

27-37-13-02

eCl@ss number, version 9.0

27-37-13-02

ETIM number, version 7.0

EC000041

ETIM number, version 6.0

EC000041

Hyväksynnät - Standardit

Sertifikaatit

cULus

CCC

Yleiset ominaisuudet

Standardit

EN IEC 60947-5-1

EN IEC 60947-1

Muotoilu

Avain

Design

Slow action

Kotelon materiaali

Muovi, lasikuituvahvistettu kestomuovi, itsestään sammuva

Bruttopaino

19 g

Yleiset tiedot-Ominaisuudet

Sopii hätäkatkaisuun

Kyllä

Avautuvien kosk. lukumäärä

1

Sulkeutuvien kosk. lukumäärä

1

Mekaaniset tiedot

Asennusohje

Paikalleen painettava

Mekaaninen elinikä, minimi

10 000 000 kytkentäalue

Pakkoavausliike

2 mm

Contact opening

3 mm sulkeutuva kosketin (NO)
3 mm avautuva kosketin (NC)

Humautus (värähtelyaika)

Värähtelyaika tunnistusnopeudella 100 mm/s

Mounting flange position

1

Mekaaniset tiedot - Liitäntä

Termination

Plug-in terminal

Mekaaniset tiedot - Mitat

Pituus

46 mm

leveys

10 mm

Syvyys

60 mm

Ympäristöolosuhteet

Kytkentätilan suojausluokka

IP40

Liittimien ja liitäntöjen suojausluokka

IP20

Ambient temperature

-25 ... +80 °C

Iskunkestävyys

110 g / 4 ms

tärinänkestävyys

Tärinänkestävyys: 20 g / 10 … 200 Hz

Ympäristöolosuhteet - Eristysparametrit

Eristysjännite

400 V

Sähköiset tiedot

Terminen nimellisvirta

10 A

Käyttöluokka AC-15

230 VAC

Käyttöluokka AC-15

8 A

Käyttöluokka DC-13

24 VDC

Käyttöluokka DC-13

5 A

Soveltuu pienjännitteille

≥ 5 V / ≥ 3,2 mA

Kytkinosa

Avautuva kosketin (NC) Sulkeutuva kosketin (NO)

Kytkentäperiaate

Suoratoiminen

Värähtelyaika, maksimi

5 ms

kytkentätaajuus

1 200 /h

Koskettimen materiaali, sähköinen

Hopea

Koskettimen merkintä

11-12

23-24

Kielisuodatin

Lattaa Adobe Readerin viimeisin versio

Kosketinkaavio
