Z4R 255-11Z
Tuotenumero:
101174989
Arkisto
Z4R 255-11Z
Tuotenumero:
101174989
Downloads
TraceParts
CAD tiedosto
ePlan
Tiedot
CADENAS
CAD tiedosto
SISTEMA
Tiedot
- Momenttikosketin, jossa tasainen kosketinpaine kytkentäpisteeseen asti
- 3 Kaapeliläpivientejä M 20 x 1.5
- Metallikotelo
- Monia eri ohjainpäävaihtoehtoja
- Kestää hyvin öljyä ja lakkabensiiniä
- 63 mm x 63,5 mm x 30 mm
- Ohjainpään asentoa voi muuttaa 4 x 90°
- Asennustiedot EN 50047 mukaan
Tilaustiedot
| Note (Delivery capacity) |
Ei saatavana! |
| Tuotekuvaus |
Z4R 255-11Z |
| Tuotenumero (tilausnumero) |
101174989 |
| EAN (European Article Number) |
4030661308463 |
| eCl@ss number, version 12.0 |
27-27-26-01 |
| eCl@ss number, version 11.0 |
27-27-26-01 |
| eCl@ss number, version 9.0 |
27-27-26-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Hyväksynnät - Standardit
| Sertifikaatit |
CCC |
Yleiset ominaisuudet
| Bruttopaino |
194 g |
Yleiset tiedot-Ominaisuudet
| Turvatoiminnot |
Kyllä |
| Apukoskettimien lukumäärä |
1 |
| Turvakoskettimien lukumäärä |
1 |
Turvalähdöt - Turvaluokitus
| B10D Avautuva kosketin (NC) |
20 000 000 kytkentäalue |
Mekaaniset tiedot
| Tunnistusnopeus, minimi |
20 mm/min |
| Tunnistusnopeus, maksimi |
1 m/s |
| Note (Actuating speed) |
Liikenopeus, kun ohjauskulma on 30° kytkimen akseliin |
Mekaaniset tiedot - Liitäntä
| Pistokeliitin |
Ruuviliitäntä M20 x 1.5 |
| Kaapelikoko, minimi |
0,75 mm² |
| Kaapelikoko, maksimi |
2,5 mm² |
| Note |
Kaapelitiedoissa johtimet ovat holkitettuja. |
Ympäristöolosuhteet - Eristysparametrit
| Eristysjännite |
500 V |
| Syöksyjännitekestoisuus |
6 kV |
Sähköiset tiedot
| Kytkinosa |
Sulkeutuva kosketin (NO), avautuva kosketin (NC) |
| Kytkentäperiaate |
Momenttikosketin |
| Värähtelyaika, maksimi |
3 ms |
| Kytkentäaika, minimi |
5,5 ms |
Kielisuodatin
Tuotelehti
Käyttöohje-lyhyt
CCC-sertifiointi
Lattaa Adobe Readerin viimeisin versio

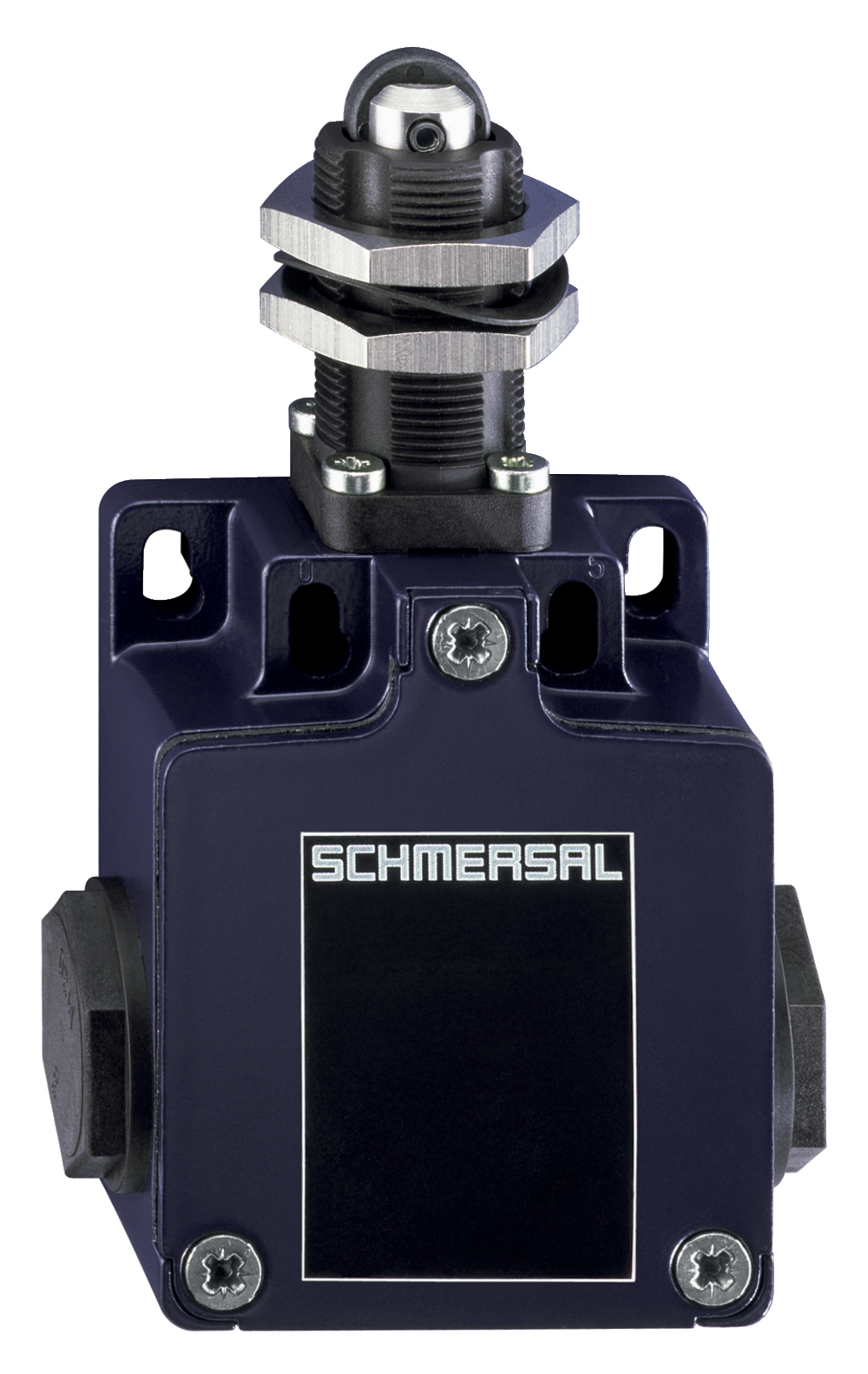

Tuotekuva( luettelokuva)
Mittakuva-vaikuttaja
Kosketinkaavio
Kosketin kiinni
Kosketin auki
Asetusalue
Avautumispiste
PakkoavauskulmaKosketinkaavio
Seuranta suojuksia luokka ISO 14119
pakkoavautuva kosketin
vaikutettu
ei-vaikutettu
sulkeutuva kosketin
avautuva kosketin
| EU-Konformitätserklärung |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Erklärung: | Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen. |
| Bezeichnung des Bauteils: | Z/T 235, Z/T 236, Z/T 255, Z/T 256, Z/T 335, Z/T 336, Z/T 355, Z 332 |
| Typ: | siehe Typenschlüssel |
| Beschreibung des Bauteils: | Positionsschalter |
| Einschlägige Richtlinien: | Niederspannungsrichtlinie | 2014/35/EU |
| RoHS-Richtlinie | 2011/65/EU |
| Angewandte Normen: | EN 60947-5-1:2017 |
| Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Ort und Datum der Ausstellung: | Wuppertal, 20. April 2021 |
 |
| Rechtsverbindliche Unterschrift Philip Schmersal Geschäftsführer |
| UK Declaration of Conformity | |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | Z/T 235, Z/T 236, Z/T 255, Z/T 256, Z/T 335, Z/T 336, Z/T 355, Z 332 |
| Type: | See ordering code |
| Description of the component: | Position switches |
| Relevant legislation: | Electrical Equipment (Safety) Regulations | 2016 |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, November 23, 2021 |
|
| Authorised signature Philip Schmersal Managing Director |
Schmersal Finland Oy, Äyritie 12 B, 01510 Vantaa
Tiedot ja arvot on tarkastettu huolellisesti. Kuvat voivat poiketa alkuperäisestä. Tarkemmat tekniset tiedot löytyvät manuaalista. Pidätämme oikeuden teknisiin muutoksiin ja virheisiin.
Luotu: 4.5.2024 10.42
