SEPG05.3.4.0.22/95
Numéro d'article:
101172765
SEPG05.3.4.0.22/95
Numéro d'article:
101172765
| Product type description: SEPK02.0.(1).(2).(3)/(4).(5) SEPG05.3.(1).(2).(3)/(4).(5) SEP01.0.(1).(2).(3)/(4).(5) SEP01.4.(1).(2).(3)/(4).(5) SEPLC05.2.(1).(2).(3)/(4).(5) SEP07.0.(1).(2).(3)/(4).(5) SEP09.0.(1).(2).(3)/(4).(5) |
| Command devices make and head diameter (control parts / emergency stop) depending on ➁ (with SEP09.0... emergency stop not featured) | |
| (1) | |
| 1 | Schmersal 55 mm / Schmersal 49 mm |
| 2 | Schmersal 42 mm / Schmersal 49 mm or Siemens 40 mm / Schmersal 49 mm |
| 3 | Schmersal 42 mm / Schmersal 38,5 mm or Siemens 40 mm / Siemens 40 mm |
| 4 | Schmersal 55 mm / Schmersal 38,5 mm |
| L | Empty enclosure with 22.3 mm holes (no command devices installed) |
| S-XXXX | Special version with 4-digit serial number |
| (2) | |
| 0 | Command devices from Schmersal |
| 1 | Command devices from Schmersal or Schmersal / Siemens |
| (3) | |
| 0 | Installation diameter of command devices (22.3 mm) |
| 1 | Installation diameter of command devices (30.5 mm) |
| (4) | |
| 95 | NC contacts and NO contacts of control parts in separated form |
| (5) | |
| E1 | Mushroom button with actuating force 10.5 N |
| E2 | Mushroom button with actuating force 7.0 N |
| Z1 | Emergency stop with 2 NC contacts and 2 NO contacts (not with SEPK02.0....) |
| Z2 | Switch interlock with 1 NC contact and 1 NO contact (yellow palm button with detent instead of emergency stop) |
| Z3 | Switch interlock with 2 NC contacts and 2 NO contacts (yellow palm button with detent instead of emergency stop) |
| Z4 | Switch interlock with 1 NC contact and 1 NO contact (yellow palm button with detent in addition to emergency stop) |
| Z5 | Switch interlock with 2 NC contacts and 2 NO contacts (yellow palm button with detent in addition to emergency stop) |
| Z6 | Pre-punched Al panel with 11 x Ø 22.3 mm holes (only for SEPLC05.2...) |
| Z7 | As with Z6 though holes are sealed with dummy plugs (only for SEPLC05.2...) |
Il est possible que certains appareils suivant cet exemple de commande ne soient pas livrables et/ou techniquement réalisables.
- interrupteur d'arrêt d'urgence, boitier métallique Ø 38,5 mm
- 2 boutons de commande noirs Ø 55 mm dans métalexécution
- alliage léger,injecté
- Boîtier en 2 parties
- Montage mural ou sur console
- Commande ergonomique
- Montage du bornier et du relais à l'intérieur possible
- Tableau de commande pour l'installation d'au moins 8 organes de commande et voyants de signalisation supplémentaires
- Trous forés sous le couvercle et forage central Ø = 22,3mm
Exemple de commande
| Désignation de type du produit |
SEPG05.3.4.0.22/95 |
| Référence d’article (n° de commande) |
101172765 |
| EAN (European Article Number) |
4250116202881 |
| eCl@ss number, version 12.0 |
27-37-12-19 |
| eCl@ss number, version 11.0 |
27-37-12-19 |
| Numéro eCl@ss, version 9.0 |
27-37-12-19 |
| ETIM number, version 7.0 |
EC001260 |
| ETIM number, version 6.0 |
EC001260 |
Homologations - Règlementations
|
cULus UKCA |
Caractéristiques globales
| Règlementations |
EN ISO 13850 EN ISO 13851 EN IEC 60947-5-1 EN IEC 60947-5-5 EN IEC 60947-1 |
| Matériau du boîtier |
Aluminium |
| Matériau du revêtement du boîtier |
laqué au four |
| Poids brut |
4 300 g |
Données générales - Caractéristiques
| Adapté pour arrêt d'urgence |
Oui |
| Kit possible |
Oui |
| Nombre de interrupteur d'arrêt d'urgence |
1 |
| Nombre de contacts NF |
2 |
| Nombre de contacts NO |
2 |
| Nombre de boutons de commande |
2 |
Données mécaniques
| Durée de vie mécanique, min. |
10 000 000 manœuvres |
Données mécaniques – technique de connexion
| Connecteur de raccordement |
Raccord fileté M20 x 1.5 |
| Section du câble, max. |
1,5 mm² |
Données mécaniques - Dimensions
| Largeur |
494 mm |
| Hauteur |
184 mm |
| Profondeur |
160 mm |
| Longeur x Largeur x Hauteur |
Boutons de commande diamètre: 55 mm Bouton coup-de-poing d'arrêt d'urgence: 38.5 mm |
Conditions ambiantes
| Etanchéité |
IP65 |
Conditions ambiantes - Valeur d'isolation
| Tension assignée d'isolement |
440 V |
Données électriques
| Courant nominal thermique |
10 A |
| Catégorie d'utilisation: AC-15 |
250 VAC |
| Catégorie d'utilisation: AC-15 |
8 A |
| Catégorie d'utilisation DC-13 |
24 VDC |
| Catégorie d'utilisation DC-13 |
5 A |
Accessoires
| Recommandation (combinaison de produits) |
SRB201ZH SRB200ZHX1 SRB 201ZHX3 |
Remarque
| Remarque (en général) |
Option: actionneurs avec faible force d'actionnement La partie centrale convient pour le montage de 10 organes de commande et voyants de signalisation supplémentaires max. (Ø 22 mm) chaque fois 1 contact NO/1 contact NF par élément de commutation, 1 contact NO/1 contact NF pour arrêt d'urgence |
| Remarque (nombre d'interrupteurs d'arrêt d'urgence) |
Comprenant: EDRR40RT; EFR; EF303.1 |
| Remarque (nombre de boutons de commande (organes de commande)) |
Comprend : EDP55SW; EF10.1; EF03.1 |
Filtre de langue
Fiches techniques
Mode d'emploi et déclaration de conformité
Certificat UL
Bibliothèque/Library SISTEMA-VDMA
Télécharger la dernière version d'Adobe Reader

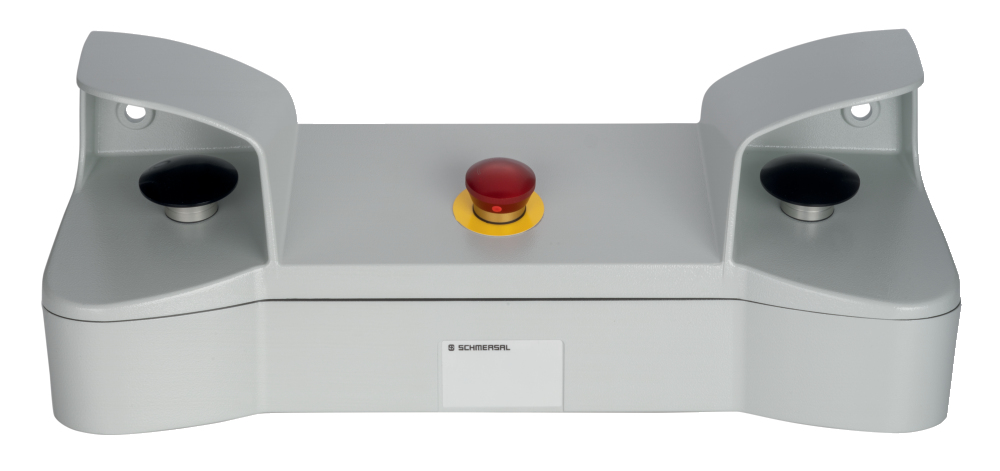

Photo du produit (photo individuelle de catalogue)
Plan d'encombrement composant de base
Accessoires
101024774 STPLC1
- Construction soudée avec trous taraudés pour fixation au sol
- sans réglage en hauteur
- Sans Rondelle-entretoise
- peut être combiné avec le tableau de commande SEP… pour servir d'unité bimanuelle à commande par pied
101022867 STP02.4.1
- avec Rondelle-entretoise
- Construction soudée avec trous taraudés pour fixation au sol
- avec réglage en hauteur
101022865 STP02.1.1
- Sans Rondelle-entretoise
- Construction soudée avec trous taraudés pour fixation au sol
- avec réglage en hauteur
| UK Declaration of Conformity |  |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | SEPK02.0... / SEPG05.3... / SEP01.0... / SEP01.4... / SEPLC05.2... / SEP07... / SEP09.0... |
| Type: | See ordering code |
| Description of the component: | Two-hand control panel with1) and without emergency-stop (optionally with stand) |
| Relevant legislation: | 1)Supply of Machinery (Safety) Regulations | 2008 |
| Electrical Equipment (Safety) Regulations | 2016 | |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN ISO 13851:2019 EN 60947-5-1:2017 1) EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, April 8, 2022 |
 |
| Authorised signature Philip Schmersal Managing Director |
| EU Declaration of Conformity | |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | SEPK02.0… / SEPG05.3… / SEP01.0… / SEP01.4… / SEPLC05.2… / SEP07… / SEP09.0… |
| Type: | See ordering code |
| Description of the component: | Two-hand control panel with1) and without emergency-stop (optionally with stand) |
| Relevant Directives: | 1) Machinery Directive | 2006/42/EC |
| Low Voltage Directive | 2014/35/EU | |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN ISO 13851:2019 EN 60947-5-1:2017 1) EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, December 2, 2020 |
|
| Authorised signature Philip Schmersal Managing Director |
