TL 461-31Y
TL 461-31Y
Downloads
- 2 cable entries M 20 x 1.5
- Metal enclosure
- 118 mm x 155 mm x 64 mm ( basic component)
- Actuator head can be repositioned in steps 4 x 90°
- Continuous adjustment of lever position 360°
- Lever can be transposed by 180°
- In temperature-resistant version, the roller can be mounted in two different positions on the shaft
Ordering data
| Product type description |
TL 461-31Y |
| Article number (order number) |
101059456 |
| eCl@ss number, version 12.0 |
27-27-06-01 |
| eCl@ss number, version 11.0 |
27-27-06-01 |
| eCl@ss number, version 9.0 |
27-27-06-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
General data
| Standards |
EN IEC 60947-5-1 |
| Working principle |
mechanisch |
| Slide form |
Rolle |
| Housing material |
Grauguss, verzinkt |
| Housing coating material |
lackiert |
| Gross weight |
2.295 g |
General data - Features
| Number of normally closed (NC) |
1 |
| Number of normally open (NO) |
3 |
Safety classification - Safety outputs
| B10D Normally-closed contact (NC) |
2.000.000 Operations |
Mechanical data
| Actuating element |
Rollenschwenkhebel |
| Roller material |
Kunststoff |
| Mechanical life, minimum |
10.000.000 Operations |
| Actuating angle, from left of switch axis |
30 ° |
| Actuating angle, from right of switch axis |
30 ° |
| Contact opening |
max. 2 x 6 mm |
| Actuating speed, minimum |
1 mm/min |
| Actuating speed, maximum |
3 m/s |
| Note (Actuating speed) |
Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel |
Mechanical data - Connection technique
| Termination |
Schraubanschluss M20 x 1.5 |
| Cable section, minimum |
1,5 mm² |
| Cable section, maximum |
2,5 mm² |
| Note |
Alle Angaben einschließlich Aderendhülsen. |
| Wire cross-section |
13 AWG |
Mechanical data - Dimensions
| Length of sensor |
64 mm |
| Width of sensor |
118 mm |
| Height of sensor |
248 mm |
| Width of Castor |
9 mm |
| Diameter of Castor |
36 mm |
Ambient conditions
| Degree of protection |
IP65 |
| Ambient temperature |
-30 ... +90 °C |
Ambient conditions - Insulation values
| Rated insulation voltage Ui |
400 V |
| Rated impulse withstand voltage Uimp |
6 kV |
Electrical data
| Thermal test current |
16 A |
| Utilisation category AC-15 |
400 VAC |
| Utilisation category AC-15 |
4 A |
| Switching element |
Schließer (NO), Öffner (NC) |
| Note (Switching element) |
mit Doppelunterbrechung |
| Switching principle |
Schleichschaltung |
| Material of the contacts, electrical |
Silber |
Sprachfilter
Datenblatt
Betriebsanleitung und Konformitätserklärung
Download der aktuellen Version von Adobe Reader

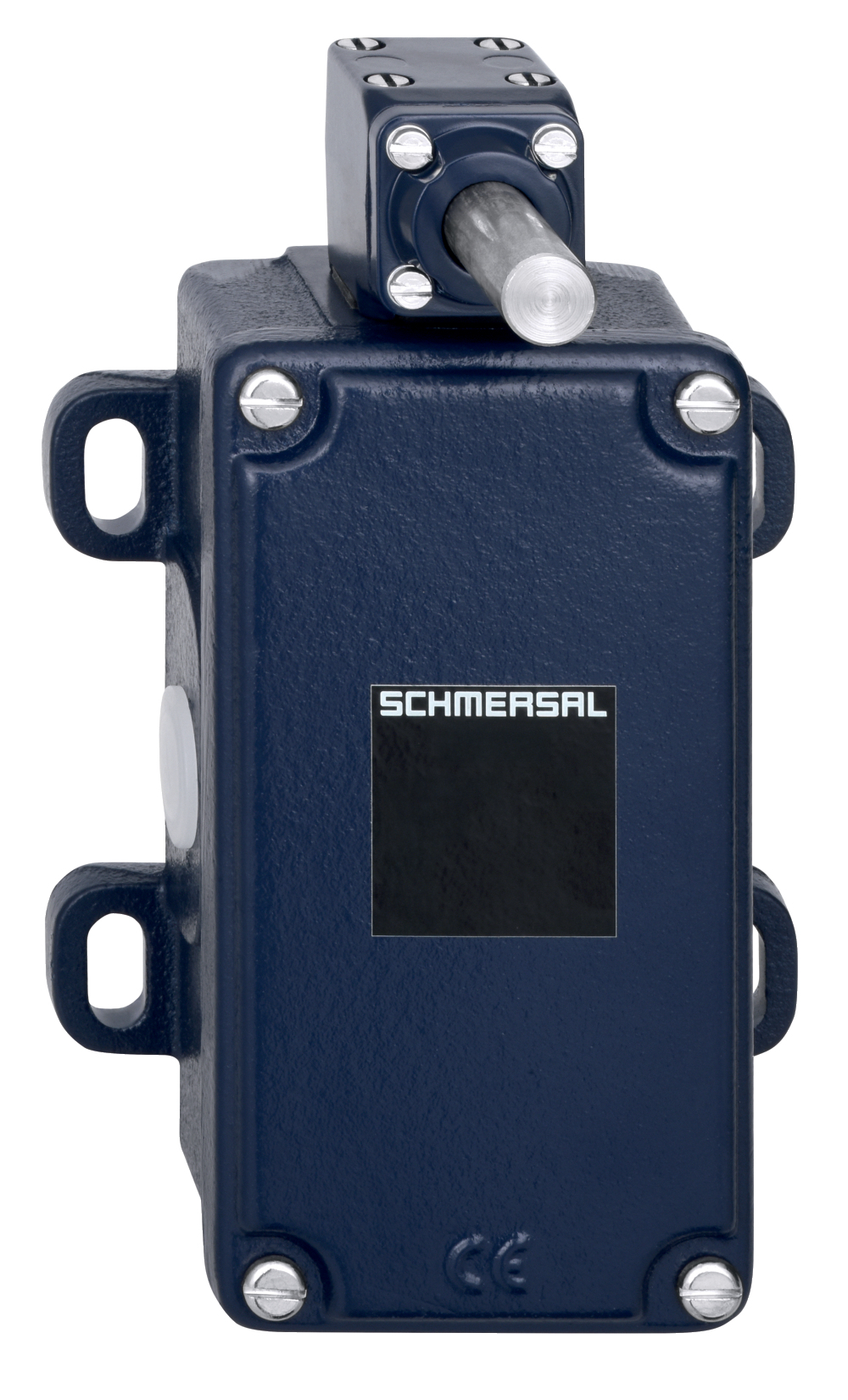

Produktbild (Katalogeinzelphoto )
Produktbild (Katalogeinzelphoto )
Maßzeichnung Grundgerät
Maßzeichnung Betätiger
Schaltwegdiagramm
Kontakt geschlossen
Kontakt geöffnet
Einstellbereich
Rastpunkt
Zwangsöffungsweg/- winkel
