EX-AZM 170-02ZKA-P-3GD
Artikelnummer:
103049502
EX-AZM 170-02ZKA-P-3GD
Artikelnummer:
103049502
| Typebenaming van het product: EX-AZM 170-(1)Z(2)K(3)-24VAC/DC-(4)-3G/D |
| (1) | |
| 11 | 1 maakcontact (NO) / 1 verbreekcontact (NC) |
| 02 | 2 verbreekcontacten (NC) |
| (2) | |
| zonder | Arrêteerkracht 5 N |
| R | Arrêteerkracht 30 N |
| (3) | |
| zonder | ruststroomprincipe |
| A | arbeidsstroomprincipe |
| (4) | |
| zonder | hulpontgrendeling |
| 1637 | vergulde contacten |
Niet alle artikelen volgens dit type-nummer zijn leverbaar en/of technisch bruikbaar.
- Snijklemtechniek
- hulpontgrendeling
- Explosiebeveiliging voor ATEX zones 2 en 22
- 1 kabelingang M 20 x 1.5
- Vergrendeling met sluitbeveiliging
- Hoge vasthoudkracht
- 90 mm x 84 mm x 30 mm
Bestelvoorbeeld
| Artikelnummer (bestelnummer) |
103049502 |
| EAN (Europees Artikel Nummer) |
4030661624839 |
Explosiebeveiliging
| Explosiebeveiliging: voorschriften |
EN IEC 60079-0 EN IEC 60079-15 EN 60079-31 |
| Explosiebeveiligingszones |
2 22 |
| Explosiebeveiligingscategorie |
3G 3D |
| Explosiebeveiligingsmarkering |
D II 3G Ex nC IIB T5 Gc X D II 3D Ex tc IIIC T80°C Dc X |
| Verklaring van de fabricant |
ATEX Zone 2 en 22 |
Algemene gegevens
| Voorschriften |
EN IEC 60947-5-1 |
| Werkingsprincipe |
elektromechanisch |
| Materiaal van de behuizing |
Kunststof, glasvezelversterkte thermoplast, zelfdovend |
Algemene gegevens - Eigenschappen
| arbeidsstroomprincipe |
Ja |
| hulpontgrendeling |
Ja |
| Aantal veiligheidscontacten |
2 |
Classificatie
| Normen, voorschriften: |
EN ISO 13849-1 |
| Performance Level, tot |
c |
| Categorie volgens EN ISO 13849 |
1 |
| B10D Normally-closed contact (NC) |
2.000.000 schakelingen |
| Note |
Electrical life on request. |
| B10D Normally-open contact (NO) |
1.000.000 schakelingen |
| Gebruiksduur |
20 Jaar (Jaren) |
Classificatie - Foutuitsluiting
| Performance Level, tot |
d |
| Categorie volgens EN ISO 13849 |
3 |
| Note |
for 2-channel use and with suitable logic unit. |
| Gebruiksduur |
20 Jaar (Jaren) |
Mechanische gegevens
| Mechanische levensduurduur, minimum |
1.000.000 schakelingen |
| Slagenergie, maximum |
7 J |
| Blokkeerkracht |
1.000 N |
| Arrêteerkracht |
5 N |
| gedwongen verbrekingsweg |
11 mm |
| Gedwongen verbrekingskracht, minimum |
17 N |
| Max. bedieningssnelheid |
1 m/s |
| Bevestiging |
Schroeven |
| Type of the screw head |
Flat head screw |
| Tightening torque of the fastening screws for the housing cover, minimum |
0,4 Nm |
| Tightening torque of the fastening screws for the housing cover, maximum |
0,5 Nm |
| Tightening torque of the cable gland |
4,5 Nm |
Mechanische gegevens - Aansluittechniek
| aansluitwijze |
Snijklemtechniek |
| Klembereik van de kabelwartel, minimum |
6,5 mm |
| Klembereik van de kabelwartel, maximum |
12 mm |
| Draaddoorsnede, minimum |
1 x 0,75 mm², flexibel |
| Kabeldoorsnede, maximum |
1 x 1 mm², flexibel |
Mechanische gegevens - Afmetingen
| Lengte van de sensor |
30 mm |
| Breedte van de sensor |
90 mm |
| Hoogte van de sensor |
84 mm |
Omgevingsvoorwaarden
| Afdichtingsgraad |
IP67 |
| Ambient temperature |
-15 ... +45 °C |
| Opmerking (relatieve vochtigheid) |
niet-condenserend geen berijping |
Omgevingsvoorwaarden - Isolatieparameters
| Nominale isolatiespanning Ui |
250 VAC |
| Nominale impulsspanningsvastheid Uimp |
4 kV |
Elektrische gegevens
| Thermische stroom |
2 A |
| Nominale voedingsspanning |
24 VAC |
| Nominale voedingsspanning |
24 VDC |
| Gebruikscategorie AC-15 |
230 VAC |
| Gebruikscategorie AC-15 |
2 A |
| Gebruikscategorie DC-13 |
24 VDC |
| Gebruikscategorie DC-13 |
2 A |
| Stroomverbruik, maximum |
10 W |
| Schakelelement |
Verbreekcontact (NG) |
| Schakelprincipe |
Tastschakeling |
| Schakelfrequentie |
1.000 /h |
| Materiaal van de contacten, elektrisch |
Zilver |
Elektrische gegevens - magneetaansturing IN
| Magnet switch-on time |
100 % |
| Test pulse duration, maximum |
5 ms |
| Test pulse interval, minimum |
50 ms |
Leveringsomvang
| Leveringsomvang |
Actuator must be ordered separately. Inclusief EX kabelwartel en sluitschroef |
Opmerking
| Opmerking (algemeen) |
De snijklemtechniek maakt een gemakkelijke aansluiting van flexibele kabels zonder gebruik van adereindhulzen mogelijk. |
| Opmerking (hulpontgrendeling) |
onder Voor manuele ontgrendeling met driekantsleutel M5, als toebehoren verkrijgbaar |
Taalfilter
Datasheet
Bedieningshandleiding en conformiteitsverklaring
Brochure
SISTEMA-VDMA-bibliotheek/library
Download de nieuwste versie van Adobe Reader

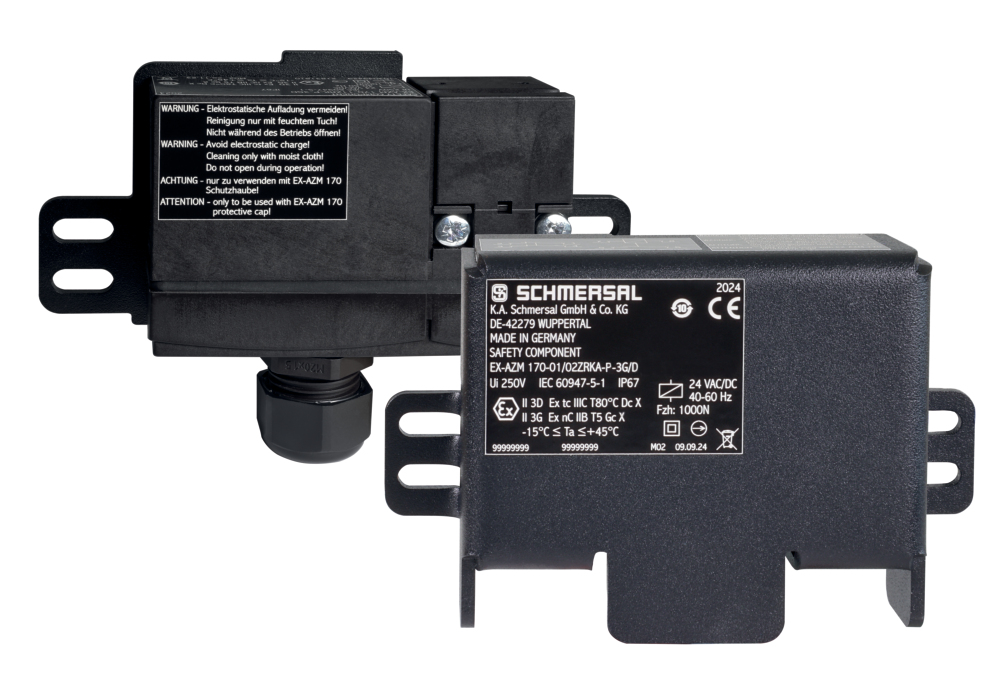

Foto van het product (individuele catalogusfoto)
Maatschets basistoestel
Schakelwegdiagram
Contact gesloten
Contact geopend
Instelbereik
Insteekpunt
Gedwongen verbrekingsweg/-hoekContactschema
Bewaking van de veiligheidsvergrendeling volgens ISO 14119
gedwongen verbrekend contact
bediend
niet-bediend
NO-contact
NG-contact
Montagevoorbeeld
ID: kazm1m06
Werkwijze, werkingsprincipe
Bediensleutel
101123391 ACTUATOR AZM 170-B6
- Zeer geschikt voor draaibare beschermvoorzieningen
- De bedieningsrichting kan door het plaatsen van een inzetstuk geselecteerd worden
101122895 ACTUATOR AZ 17/170-B5
- Zeer geschikt voor schuifdeuren
101139789 ACTUATOR AZ 17/170-B15
- Zeer geschikt voor schuifdeuren
- Zeer geschikt voor schuifdeuren
101139788 ACTUATOR AZ 17/170-B11
- Zeer geschikt voor schuifdeuren
101137406 ACTUATOR AZ 17/170-B1-2245
- Rechte, rubbergelagerde bedieningssleutel
- Compenseert vibraties aan beschermvoorzieningen
- Zeer geschikt voor schuifdeuren
101122893 ACTUATOR AZ 17/170-B1
- Zeer geschikt voor schuifdeuren
- Rechte bedieningssleutel
- Zeer geschikt voor schuifdeuren
101175201 ACTUATOR AZM 170-B25-L-G1
- Deur met aanslag links (Zichtrichting naar de gevarenzone toe gericht)
- met Stergreep
- Ergonomische bediening
- Spaart een bijkomende deurgreep uit
- Geen uitstekende bedieningssleutel
- Eenvoudig te monteren
- Diverse deurgrepen verkrijgbaar
- Installatie van eigen handgrepen mogelijk via standaard vierkantschroef (8 mm)
101175227 ACTUATOR AZM 170-B25-L-G2
- Deur met aanslag links (Zichtrichting naar de gevarenzone toe gericht)
- met T-greep
- Ergonomische bediening
- Spaart een bijkomende deurgreep uit
- Geen uitstekende bedieningssleutel
- Eenvoudig te monteren
- Diverse deurgrepen verkrijgbaar
- Installatie van eigen handgrepen mogelijk via standaard vierkantschroef (8 mm)
101175200 ACTUATOR AZM 170-B25-R-G1
- deur met rechts zichtbare scharnieren (Zichtrichting naar de gevarenzone toe gericht)
- met Stergreep
- Ergonomische bediening
- Spaart een bijkomende deurgreep uit
- Geen uitstekende bedieningssleutel
- Eenvoudig te monteren
- Diverse deurgrepen verkrijgbaar
- Installatie van eigen handgrepen mogelijk via standaard vierkantschroef (8 mm)
101175226 ACTUATOR AZM 170-B25-R-G2
- deur met rechts zichtbare scharnieren (Zichtrichting naar de gevarenzone toe gericht)
- met T-greep
- Ergonomische bediening
- Spaart een bijkomende deurgreep uit
- Geen uitstekende bedieningssleutel
- Eenvoudig te monteren
- Diverse deurgrepen verkrijgbaar
- Installatie van eigen handgrepen mogelijk via standaard vierkantschroef (8 mm)
Accessories
101100887 TK-M5
- Voor manuele ontgrendeling met driekantsleutel M5, als toebehoren verkrijgbaar
- Bij onderhoud, regeling, enz.
101208493 AZM 170-B ZENTRIERHILFE
- voor AZ 17 en AZM 170
EU Conformity Declaration
| EU-Konformitätserklärung |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Erklärung: | Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen. |
| Bezeichnung des Bauteils: | EX-AZM170 EX-AZM170 I |
| Typ: | siehe Typenschlüssel |
| Kennzeichnung: | D II 3G Ex nC IIB T5 Gc D II 3D Ex tc IIIC T80°C Dc |
| Beschreibung des Bauteils: | Verriegelung mit elektromagnetischer Zuhaltung für Sicherheitsfunktionen |
| Einschlägige Richtlinien: | Maschinenrichtlinie | 2006/42/EG |
| EMV-Richtlinie | 2014/30/EU | |
| Explosionsschutzrichtlinie (ATEX) | 2014/34/EU | |
| RoHS-Richtlinie | 2011/65/EU |
| Angewandte Normen: | EN 60947-5-1:2017 EN ISO 14119:2014 EN IEC 60079-0:2018 EN IEC 60079-15:2019 EN 60079-31:2014 |
| Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Ort und Datum der Ausstellung: | Wuppertal, 10. Mai 2022 |
 |
| Rechtsverbindliche Unterschrift Philip Schmersal Geschäftsführer |
