EX-I-RS655-Z22
EX-I-RS655-Z22
| Typebenaming van het product: EX-I-RS655-Z22(1) / EX-RS655-T22(1) / EX-RS655-Z22(1)-(2)-2D |
| (1) | |
| Contacten verzilverd (standaard) | |
| A1 | Contacten verguld 0,3 μm |
| A2 | Contacten verguld 1,0 μm |
| A3 | Contacten verguld 3,0 μm |
| (2) | |
| DS | Met geïntegreerde DuplineSafe® ingangsmodule |
| DN | Met geïntegreerde Dupline® ingangsmodule |
- Ex-Zone 1 en 21
- metaalbehuizing
- kabeltrek- en kabelbreukfunctie
- Afdichtingsgraad IP66, IP67
- Centrale aansluitklem
- Mechanische schakelstatusweergave
- tweezijdige werking / kabellengte tot 2 x 100 m
Bestelvoorbeeld
| Typebenaming van het product |
EX-I-RS655-Z22 |
| Artikelnummer (bestelnummer) |
153031620 |
| EAN (Europees Artikel Nummer) |
4030661535968 |
| eCl@ss nummer, versie 12.0 |
27-27-26-01 |
| eCl@ss nummer, versie 11.0 |
27-27-26-01 |
| eCl@ss nummer, versie 9.0 |
27-27-26-01 |
| ETIM-nummer, versie 7.0 |
EC000030 |
| ETIM-nummer, versie 6.0 |
EC000030 |
Certificeringen - Voorschriften
| Certificaten |
ATEX IECEx NEPSI |
Explosiebeveiliging
| Explosiebeveiliging: voorschriften |
EN IEC 60079-0 EN 60079-11 EN 60079-31 |
| Explosiebeveiligingszones |
1 21 |
| Explosiebeveiligingscategorie |
2G 2D |
| Explosiebeveiligingsmarkering |
D II 2D Ex tb IIIC T80°C Db D II 2G Ex ib IIC Gb D II 2D Ex ib IIIC Db |
| Verklaring van de fabricant, zones |
1 21 |
Algemene gegevens
| Voorschriften |
EN 620 EN ISO 13850 EN IEC 60947-5-1 EN IEC 60947-5-5 |
| Materiaal van de behuizing |
Grijs gietijzer, gelakt |
| Materiaal van het behuizingsdeksel |
Grijs gietijzer, gelakt |
| Lengte van het koord, maximum |
100 m |
| Brutogewicht |
6.095 g |
Algemene gegevens - Eigenschappen
| Aantal hulpcontacten |
2 |
| Aantal veiligheidscontacten |
2 |
Classificatie
| Voorschriften |
EN ISO 13849-1 |
| Gebruiksduur |
20 Jaar (Jaren) |
Veiligheidsclassificatie: - Veiligheidsuitgangen
| B10D Verbreekcontact (NG) |
100.000 schakelingen |
Mechanische gegevens
| Bedienelement |
Roldraaihefboom N300 |
| Mechanische levensduurduur, minimum |
100.000 schakelingen |
| Bedieningsrichtingen richting |
Telkens 75° rechts- en linksdraaiend |
Mechanische gegevens - Aansluittechniek
| Kabelingang |
2 x M25 x 1,5 |
| aansluitwijze |
Veerklemaansluiting |
| Draaddoorsnede, minimum |
0,5 mm², flexibel |
| Kabeldoorsnede, maximum |
2,5 mm², flexibel |
Omgevingsvoorwaarden
| Afdichtingsgraad |
IP66 IP67 |
| Omgevingstemperatuur |
-40 ... +70 °C |
| Beschermklasse |
I |
Omgevingsvoorwaarden - Isolatieparameters
| Nominale isolatiespanning Ui |
300 V |
| Nominale impulsspanningsvastheid Uimp |
4 kV |
| Vervuilingsgraad |
3 |
Elektrische gegevens
| Thermische stroom |
6 A |
| Gebruikscategorie AC-15 |
230 VAC |
| Gebruikscategorie AC-15 |
3 A |
| Gebruikscategorie DC-13 |
24 VDC |
| Gebruikscategorie DC-13 |
3 A |
| Schakelprincipe |
Sprongschakeling |
| Materiaal van de contacten, elektrisch |
Zilver |
Andere gegevens
| Opmerking (toepassingen) |
Noodstop-trekkoordschakelaars |
Taalfilter
Datasheet
Bedieningshandleiding en conformiteitsverklaring
ATEX-certificaat
IECEx certificaat
NEPSI certificaat
Brochure
Download de nieuwste versie van Adobe Reader
Foto van het product (individuele catalogusfoto)
ID: kxhdsf01
| 280,4 kB | .jpg | 352.778 x 197.908 mm - 1000 x 561 px - 72 dpi
| 28,5 kB | .png | 74.083 x 41.628 mm - 210 x 118 px - 72 dpi
| 50,1 kB | .jpg | 123.472 x 69.144 mm - 350 x 196 px - 72 dpi
| 41,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 2,7 MB | .png | 169.333 x 94.911 mm - 2000 x 1121 px - 300 dpi
Maatschets basistoestel
Maatschets basistoestel
Maatschets basistoestel
Montagevoorbeeld

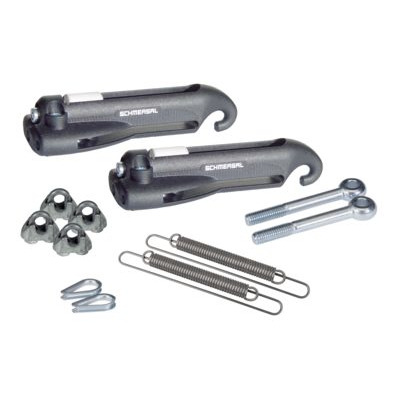

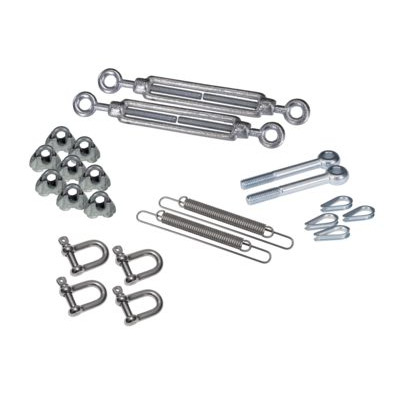

103003628 PWR-5M-SET
- Met rode PVC-mantel
- Klaar voor montage
103003629 PWR-10M-SET
- Met rode PVC-mantel
- Klaar voor montage
103003865 PWR-15M-SET
- Met rode PVC-mantel
- Klaar voor montage
103003866 PWR-20M-SET
- Met rode PVC-mantel
- Klaar voor montage
103003630 PWR-30M-SET
- Met rode PVC-mantel
- Klaar voor montage
103003867 PWR-40M-SET
- Met rode PVC-mantel
- Klaar voor montage
103003631 PWR-50M-SET
- Met rode PVC-mantel
- Klaar voor montage
101087930 ACC-PWR-TB-M6-2
- Voor een precieze afstelling van de kabelvoorspanning
- volgens DIN 1480
101186704 S 900
- Gemakkelijk in te stellen
- Slechts een werktuig
- Slipvrij
- Tijdbesparend
- Ergonomisch
- Geen risico op verwondingen
101203476 ACC-PWR-WT-5MM-NIRO
- voor Trekkabel Ø 5 mm
- volgens DIN 6899
101203472 ACC-PWR-WT-3MM-NIRO
- voor Trekkabel Ø 3 mm
- volgens DIN 6899
101186490 ACC-PWR-SKL-A0,16-VA
- Schakel ter bevestiging van het trekkoord aan de oogschroef
101190917 ACC-PWR-RC-DUPLEX-3MM-NIRO
- voor Trekkabel Ø 3 mm
101192433 ACC-PWR-PLY-S
- Ter geleiding van de trekkoord over niet rechte stukken
- voor Trekkabel Ø 5 mm
101196043 ACC-PWR-RC-3MM-ZN
- voor Trekkabel Ø 3 mm
103036963 ACC-RK-RS65X-QR
- Montagekit voor bevestiging in het midden
103036965 ACC-RK-RS65X
- Montagekit voor bevestiging in het midden
101196283 SRB101EXi-1R
- Reset met afvallende flank
- 1 veiligheidscontact
- Geschikt voor de verwerking van signalen van noodstopbedienorganen, vergrendelvoorzieningen enz.
- Installatie in Zone 2
101196284 SRB200EXi-1R
- Reset met afvallende flank
- 2 veiligheidscontacten
- Geschikt voor de verwerking van signalen van noodstopbedienorganen, vergrendelvoorzieningen enz.
| EU Declaration of Conformity |  |
| Original | SCHMERSAL Industrial Switchgear (Shanghai) Co., Ltd. Cao Ying Road 3336 201712 Shanghai / Qingpu P.R. CHINA Internet: www.schmersal.com.cn |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | Marking: |
| EX-I-RS6551) | D II 2G Ex ia IIC T6 Gb |
| D II 2D Ex ia IIIC T85°C Db | |
| D II 2D Ex tb IIIC T85°C Db | |
| EX-RS6552) | D II 2G Ex db eb IIC T6 Gb |
| D II 2D Ex tb IIIC T85°C Db | |
| D II 2G Ex ia IIC T6 Gb | |
| D II 2D Ex ia IIIC T85°C Db | |
| EX-RS655-…-DS-2D3), EX-RS655-…-DN-2D3) | D II 2D Ex tb IIIC T85°C Db |
| Type: | See ordering code |
| Description of the component: | Pull-wire emergency stop switch for safety function or pull-wire emergency stop switch 3) optionally with Dupline® or DuplineSafe® input module |
| Relevant Directives: | Machinery Directive | 2006/42/EC |
| Explosion Protection Directive (ATEX) | 2014/34/EU | |
| 3) EMC Directive | 2014/30/EU | |
| RoHS Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-1:2017 + AC:2020, EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017, EN ISO 13850:2015, EN ISO 13849-1:2015 1) EN IEC 60079-0:2018, EN 60079-11:2012, EN 60079-31:2014 2) EN IEC 60079-0:2018, EN 60079-1:2014, EN IEC 60079-7:2015 + A1:2018, EN 60079-11:2012, EN 60079-31:2014 3) EN IEC 60079-0:2018, EN 60079-31:2014 |
| Notified body, which approved the full quality assurance system, referred to Appendix IV, 2014/34/EU and for the ATEX certification: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln ID n°: 0035 |
| EU-Type Examination Certificate: | TÜV 19 ATEX 8428 |
| This certificate refers only to the certification of the products in accordance with the Explosion Protection Directive 2014/34/EU (ATEX). Product conformity in accordance with the Machinery Directive 2006/42/EC is declared by the manufacturer under its own responsibility. |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Shanghai, June 28, 2023 |
 |
| Authorised signature Michele Seassaro Managing Director |
