EX-BNS 250-11Z-3GD 20M
Numer katalogowy:
103045521
EX-BNS 250-11Z-3GD 20M
Numer katalogowy:
103045521
| Oznaczenie typu produktu: EX-BNS 250-(1)Z(2)-(3)3G/D |
| (1) | |
| 11 | 1 zestyk NO / 1 zestyk NC |
| 12 | 1 zestyk NO / 2 zestyki NC |
| (2) | |
| bez | bez wyświetlacza LED stanu przełączania |
| G | z wyświetlaczem LED stanu przełączania |
| (3) | |
| 2187 | Indywidualny wylot zestyków (bez wyświetlacza LED stanu przełączania) |
Nie wszystkie urządzenia, które są możliwe do uzyskania przy pomocy tego klucza zamówieniowego, są dostępne i/lub możliwe do realizacji pod względem technicznym.
- Ochrona przeciwwybuchowa dla stref ATEX 2 i 22
- Obudowa z tworzywa termoplastycznego
- niewrażliwe na przesunięcie poprzeczne
- brak zużycia mechanicznego
- 64 mm x 29,5 mm x 15,5 mm (w tym obudowa ochronna)
Klucz zamówieniowy
| Oznaczenie typu produktu |
EX-BNS 250-11Z-3GD 20M |
| Numer artykułu (Numer katalogowy) |
103045521 |
| EAN (European Article Number) |
4030661565095 |
| eCl@ss number, version 12.0 |
27-27-44-01 |
| eCl@ss number, version 11.0 |
27-27-24-02 |
| Numer eCl@ss, wersja 9.0 |
27-27-24-02 |
| ETIM number, version 7.0 |
EC002544 |
| ETIM number, version 6.0 |
EC002544 |
Ochrona przeciwwybuchowa
| Ochrona przeciwwybuchowa: Przepisy |
EN IEC 60079-0 EN IEC 60079-15 EN 60079-31 |
| Strefy ochrony przeciwwybuchowej |
2 22 |
| Kategoria ochrony przeciwwybuchowej |
3G 3D |
| Oznakowanie ochrony przeciwwybuchowej |
D II 3G Ex nC IIC T6 Gc X D II 3D Ex tc IIIC T80°C Dc X |
| Deklaracja producenta |
ATEX Strefa 2 i 22 |
Właściwości ogólne
| Obudowa |
Blok |
| Warunki montażu (mechaniczne) |
nie wpuszczany |
| Materiał obudowy |
Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym |
| Ciężar brutto |
680 g |
Dane ogólne - właściwości
| Kodowanie |
Tak |
| Wymagane urządzeniemonitorujące |
Tak |
| Liczba zestyków NC |
1 |
| Liczba zestyków NO |
1 |
| Liczba żył przewodu |
4 |
Klasyfikacja
| Normy, przepisy |
EN ISO 13849-1 |
| Żywotność |
20 Rok(lata) |
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
| Wartość B10D, zestyk normalnie zamknięty/zestyk normalnie otwarty (NC/NO) |
25 000 000 operacji |
Dane mechaniczne
| Element aktywujący |
Magnes |
| Energia uderzenia, maksimum |
7 J |
| Kierunek ruchu |
Frontalnie do aktywnej powierzchni |
Mechanical data - Switching distances according EN IEC 60947-5-3
| Gwarantowana odległość przełączania „WŁ.” |
4 mm |
| Odległość przełączania „WYŁ.” |
14 mm |
Mechanical data - Connection technique
| Długość przewodu |
20 m |
| Konektor |
Kabel |
| Przekrój żyły |
0,25 mm2 |
| Przekrój żyły |
23 AWG |
| Materiał płaszcza kabla |
PVC |
Dane mechaniczne - Wymiary
| Długość czujnika |
13 mm |
| Szerokość czujnika |
33 mm |
| Wysokość czujnika |
25 mm |
Warunki otoczenia
| Stopień ochrony |
IP67 |
| Ambient temperature |
-25 ... +70 °C |
| Storage and transport temperature |
-25 ... +70 °C |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 |
10 … 55 Hz, amplituda 1 mm |
| odporność na uderzenie |
30 g / 11 ms |
Dane elektryczne
| Napięcie przełączania, maksimum |
24 VDC |
| Prąd przełączenia, maksimum |
0,1 A |
| Zdolność przełączania, maksimum |
1 W |
| Element przełączający |
1 zestyk (NO), 1 zestyk (NC) |
| Częstotliwość wyłączania, minimalne |
5 Hz |
Dane elektryczne - wyjście cyfrowe
| Wykonanie |
Pozostałe, zestyk kontaktronowy |
Zakres dostawy
| Zakres dostawy |
Actuator must be ordered separately. |
Akcesoria
| Zalecenie (aktywator) |
EX-BPS 250-3G/D |
| Zalecenie dot. urządzenia bezpieczeństwa |
SRB-E-301ST SRB-E-201LC |
Note
| Uwaga (informacje ogólne) |
Symbole zestyków pokazane dla zamkniętej osłony bezpieczeństwa. Konfiguracja zestyku dla wersji z diodą LED i bez niej jest identyczna |
Filtr językowy
Karta katalogowa
Instrukcja obsługi i deklaracja zgodności
Broszura
Biblioteka/Library SISTEMA-VDMA
pobierz najnowszą wersję Adobe Reader

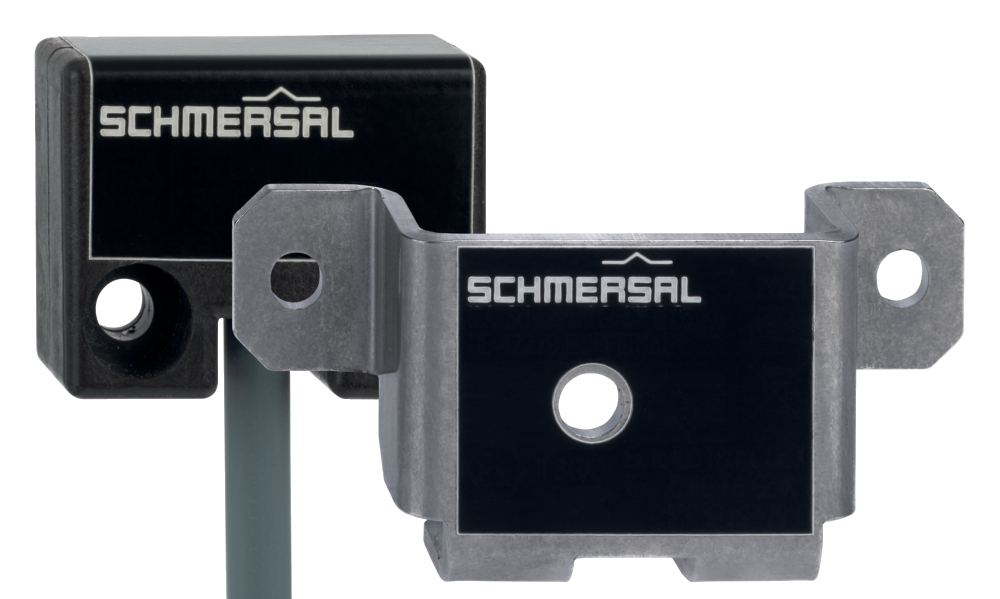

Zdjęcie produktu (pojedyncze zdjęcie katalogowe)
Rysunek wymiarowy Urządzenie podstawowe
Diagram
Kontrola zaryglowania wg ISO 14119
Zestyk NC o wymuszonym rozwarciu
Uruchomiony
Nieuruchomiony
Zestyk NO
Zestyk NC
Krzywa charakterystyczna
Aktywator
Accessories
101131223 PODKŁADKA DYSTANSOWA BNS 250 SPACER
- do montażu magnetycznego czujnika bezpieczeństwa i magnesu na materiale ferromagnetycznym
- odpowiednie dla przemysłu spożywczego
Mouting accessories
| UK Declaration of Conformity |  |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | EX-BNS 250 | EX-BPS 250 |
| Type: | See ordering code |
| Marking: | D II 3G Ex nC IIC T6 Gc D II 3D Ex tc IIIC T80°C Dc | D II 3G Ex h IIC T6 Gc D II 3D Ex h IIIC T80°C Dc |
| Description of the component: | Coded safety-sensor with magnetic operating principle in combination with the SRB(-E) / PROTECT-SELECT / PSC1 safety-monitoring modules from Schmersal or an equivalent safety-oriented control system fulfilling the requirements of the EN 60947-5-3. |
| Relevant legislation: | Supply of Machinery (Safety) Regulations | 2008 |
| Equipment and Protective Systems intended for use in Potentially Explosive Atmospheres Regulations | 2016 | |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-3:2013 EN IEC 60079-0:2018 EN IEC 60079-15:2019 EN 60079-31:2014 EN ISO 80079-36:2016 EN ISO 80079-37:2016 |
| Conformity with SI 2016/1107 (Equipment and Protective Systems intended for use in Potentially Explosive Atmospheres Regulations) is declared by the manufacturer without involving a conformity assessment center. |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, November 10, 2022 |
 |
| Authorised signature Philip Schmersal Managing Director |
| EU Declaration of Conformity | |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | EX-BNS 250 | EX-BPS 250 |
| Type: | See ordering code |
| Marking: | D II 3G Ex nC IIC T6 Gc D II 3D Ex tc IIIC T80°C Dc | D II 3G Ex h IIC T6 Gc D II 3D Ex h IIIC T80°C Dc |
| Description of the component: | Coded safety-sensor with magnetic operating principle in combination with the SRB(-E) / PROTECT-SELECT / PSC1 safety-monitoring modules from Schmersal or an equivalent safety-oriented control system fulfilling the requirements of the EN 60947-5-3. |
| Relevant Directives: | Machinery Directive | 2006/42/EC |
| Explosion Protection Directive (ATEX) | 2014/34/EU | |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-3:2013 EN IEC 60079-0:2018 EN IEC 60079-15:2019 EN 60079-31:2014 EN ISO 80079-36:2016 EN ISO 80079-37:2016 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Conformity with the explosion protection directive 2014/34/EU (ATEX) is declared by the manufacturer without involving a test center. |
| Place and date of issue: | Wuppertal, May 10, 2022 |
|
| Authorised signature Philip Schmersal Managing Director |
