IFL 10-180-10
Ürün numarası:
101092423
IFL 10-180-10
Ürün numarası:
101092423
Downloads
TraceParts
CAD Verileri
ePLAN
Veri
CADENAS
CAD Verileri
SISTEMA
Veri
| Ürün tip tanımı: IFL (1)-(2)(3)-(4)(5)(6)(7)-(8) |
| (1) | |
| 215 | Anahtarlama mesafesi 5 mm |
| 8 | Anahtarlama mesafesi 8 mm |
| 10 | Anahtarlama mesafesi 10 mm |
| (2) | |
| 18 | silindir, dişli M18, maden |
| 180 | silindir, dişli M18, plastik |
| (3) | |
| yok | Yapı şekli standart |
| M | minyatür gövde |
| L | Uzun tasarım |
| (4) | |
| 01 | Açıcı düzen (NC) |
| 10 | Normalde açık kontakt (NO) |
| 10/01 | Normalde açık kontakt (NO) / açıcı düzen (NC) ile kablolama kompartımanı |
| 11 | Normalde açık kontakt/Normalde kapalı kontakt (NO/NC) zıt anahtarlamalı |
| (5) | |
| yok | veya makine |
| ST | Konektör |
| T | Gerilim azaltmalı iletken |
| A | Alternatif akım/doğru akım AC/DC |
| D | DC 2-tel |
| (6) | |
| yok | Fişli bağlantı standart |
| 2 | Fişli bağlantı alternatif |
| (7) | |
| N | n-tipi |
| P | p-tipi |
| (8) | |
| 2033 | Paslanmaz çelik mahfaza |
| 2130 | max. +130 °C, olmadan LED anahtarlama koşulları göstergesi |
Bu tip anahtarı doğrultusundaki mümkün olan tüm cihazlar gönderilemez ve/veya teknik bakımdan uygulanamaz.
- Termoplastik muhafaza
- AC 2-tel
- Çift izolasyonlu
- Tasarım M 18 x 1
Sipariş ayrıntıları
| Ürün tip tanımı |
IFL 10-180-10 |
| Ürün numarası (sipariş numarası) |
101092423 |
| EAN (European Article Number) |
4030661024141 |
| eCl@ss number, version 12.0 |
27-27-40-01 |
| eCl@ss number, version 11.0 |
27-27-01-01 |
| eCl@ass Numara, Sürümü 9.0 |
27-27-01-01 |
| ETIM number, version 7.0 |
EC002714 |
| ETIM number, version 6.0 |
EC002714 |
Onaylar
|
CCC |
Genel veriler
| Normlar, talimatlar |
DIN VDE 0660-208 EN IEC 60947-5-2 |
| Gövdenin konstrüksiyon şekli |
silindir, dişli |
| Yerleştirme koşulları (mekanik) |
bir hizada değil |
| Gövdelerin malzemesi |
Plastik |
| Malzeme, etkili alan |
Plastik |
| Somunların malzemesi |
Plastik |
| pul malzemesi |
Perbunan® |
| Brüt ağırlık |
95 g |
Genel veriler - Özellikler
| Entegre gösterge, durum |
Evet |
| Hat tellerinin sayısı |
2 |
Mekanik veriler
| Somunların sıkma torku, maksimum |
3 Nm |
Mechanical data - Switching distances according EN IEC 60947-5-3
| Anahtarlama mesafesi |
10 mm |
Mekanik veriler - Boyutlar
| Uzunluk veya makine |
2 m |
| Konektör, konektör |
Kablo H03VV-F |
| Hat/tel çapraz kesiti |
0,5 mm2 |
| Kablo örtüsünün malzemesi |
PVC |
Mekanik veriler - Boyutlar
| ISO-diş sensörler |
M18 |
| anahtar ağzı genişliği |
24 SW |
| Sensörün boyu |
79 mm |
Ortam koşulları
| Koruma sınıfı |
IP67 |
| Ambient temperature |
-25 ... +70 °C |
| Titreşime karşı direnç EN 60068-2-6 göre |
10 … 55 Hz, Genlik 1 mm |
| şoka karşı direnç |
30 g / 11 ms |
| Protection class |
II |
Ortam koşulları
| Nominal darbeye dayanma gerilimi |
4 kV |
Elektriksel veriler
| Nominal besleme frekansı, minimum |
45 Hz |
| Nominal besleme frekansı, maximum |
65 Hz |
| Type of voltage range |
AC |
| Çalışma akımı, minimum |
10 mA |
| Rated operating voltage |
15 ... 250 VAC |
| Çalışma akımı |
500 mA |
| Anahtarlama elemanı |
Normalde açık kontakt (NO) |
| Koruma devresi entegre edilmiş |
Endüktif girişim koruması |
| Anahtarlama frekansı, yaklaşık |
10 Hz |
Elektriksel veriler - Dijital çıkış
| Voltage drop Ud, maximum |
4,5 V |
| Current at Voltage drop Ud |
0,2 A |
| Anahtarlama çıkışı |
İki telli |
Durum göstergesi
| Note (Integral System Diagnostics, status ) |
sarı LED |
Note
| Note (General) |
Instead of nuts, a mounting clamp can be provided. |
Dil filtresi
Veri sayfası
Çalışma talimatları (ek sayfa/hızlı kılavuz)
AB Uygunluk Beyanı
CCC sertifikasyonu
Adobe Reader’ın son sürümünü indirin

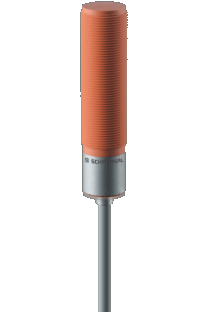

Ürün resmi (katalog özel fotoğraf)
Boyutsal resim temel bileşeni
Monitoring the interlock to EN ISO 14119
Positive break NC contact
Actuated
Not actuated
Normally-open contact
Normally-closed contact
Mouting accessories
101068879 ACC-IFL-MOCL-H18
- Dairesel kesitli yaklaşım anahtarının sorunsuz bağlantısı için Ø 18 mm veya diş M18
UK Conformity Declaration
| UK Declaration of Conformity |  |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | IFL Design: Ø 4, Ø 6,5, Ø 20, Ø 40, M8, M12, M18, M30, 2.., 3.., 6.., R.. |
| Type: | See ordering code |
| Description of the component: | Inductive proximity switch |
| Relevant legislation: | Electrical Equipment (Safety) Regulations | 2016 |
| Electromagnetic Compatibility Regulations | 2016 | |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN IEC 60947-5-2:2020 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, January 16, 2023 |
 |
| Authorised signature Philip Schmersal Managing Director |
