TL 422-01Y-RMS
TL 422-01Y-RMS
Downloads
| Ürün tip tanımı: T(1) 422-(2)Y-(3) |
| (1) | |
| S | Piston S |
| 2S | Teleskopik mil 2S |
| R | Makaralı kumanda çubuğu R |
| K | Sapmalı makara kolu K |
| J | Sapmalı makara kolu J |
| 2C | Çatal levye 2C |
| L | Makara kolu L |
| D | Makara kolu D |
| (2) | |
| 01 | 1 Açıcı düzen (NC) |
| 10 | 1 Normalde açık kontakt (NO) |
| (3) | |
| T | -40 °C … +200 °C için seramik yalıtımlı sıcaklığa dayanıklı ve tropikal sürüm |
| 1276-2 | altın kaplamalı kontaktlar |
- Uyarıcı kafası 4 x 90° adımlarında tekrar konumlandırılabilir.
- Metal muhafaza
- Konumu 360° olan kolun sürekli ayarı
- Kol konumunu 180° ye kadar değiştirebilir.
- 1 Kontakt
- 106 mm x 71 mm x 63 mm (temel komponent)
- Isıya dayanıklı sürümde makara, şaftın üzerinde iki farklı konumda monte edilebilir.
- Koruma sınıfı IP65
Sipariş ayrıntıları
| Ürün tip tanımı |
TL 422-01Y-RMS |
| Ürün numarası (sipariş numarası) |
101059300 |
| EAN (European Article Number) |
4030661035413 |
| eCl@ass Numara, Sürümü 12.0 |
27-27-06-01 |
| eCl@ass Numara, Sürümü 11.0 |
27-27-06-01 |
| eCl@ass Numara, Sürümü 9.0 |
27-27-06-01 |
| ETIM numarası, sürüm 7.0 |
EC000030 |
| ETIM numarası, sürüm 6.0 |
EC000030 |
Onaylar
|
INMETRO CCC |
Genel veriler
| Normlar, talimatlar |
EN IEC 60947-5-1 |
| Etkili kural |
mekanik |
| Piston şekli |
Castor |
| Gövdelerin malzemesi |
Dökme demir, galvanizlenmiş |
| Gövde kaplamasının malzemesi |
boyanmış |
| Brüt ağırlık |
1.480 g |
Genel veriler - Özellikler
| Açıcıların sayısı |
1 |
Güvenlik sınıflandırması - Emniyetli çıkışlar
| B10D Normalde kapalı kontakt (NC) |
2.000.000 operasyon sayısı |
Mekanik veriler
| Devreye alma elemanı |
Makara kolu |
| Makara malzemesi |
Plastik |
| Mekanik ömür, minimum |
10.000.000 operasyon sayısı |
| Anahtar ekseninin solundan uyarı, açısı |
30 ° |
| Anahtar ekseninin sağından uyarı açısı |
30 ° |
| Kontakt açıklığı |
2 x 6 mm |
| Kumanda hızı, minimum |
1 mm/min |
| Kumanda hızı, maximum |
3 m/s |
| Not (Kumanda hızı) |
Anahtar eksenine dikey uyarı açısı ile uyarı hızı |
Mekanik veriler - Boyutlar
| kesme |
Vida bağlantısı M20 x 1.5 |
| Kablo kesiti, minimum |
1,5 mm² |
| Kablo kesiti, maximum |
2,5 mm² |
| not |
Kablo kısmı hakkındaki bütün göstergeler iletken yüksüklerini dahil ediyor. |
| Çekirdek kesiti |
13 AWG |
Mekanik veriler - Boyutlar
| Sensörün boyu |
63 mm |
| Sensörün genişliği |
106 mm |
| Sensörün yüksekliği |
164 mm |
| Genişlik castor |
9 mm |
| Castor çapı |
36 mm |
Ortam koşulları
| Koruma sınıfı |
IP65 |
| Ortam sıcaklığı |
-30 ... +90 °C |
Ortam koşulları
| Nominal izolasyon gerilimi Ui |
400 V |
Elektriksel veriler
| Termal test akımı |
16 A |
| Kullanım kategorisi AC-15 |
400 VAC |
| Kullanım kategorisi AC-15 |
4 A |
| Anahtarlama elemanı |
Açıcı düzen (NC) |
| Not (Anahtarlama elemanı) |
çift kesme kontaktlı |
| Anahtarlama prensibi |
Yavaş hareket |
| Malzeme, kontaklar, elektrikli |
AgCdO, kendi kendini temizler, pozitif hareket |
Dil filtresi
Veri sayfası
Çalışma Talimatları ile Uygunluk beyanı
CCC sertifikasyonu
DNV-GL Sertifikası
Adobe Reader’ın son sürümünü indirin

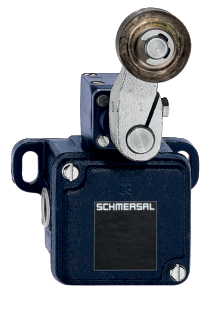

Ürün resmi (katalog özel fotoğraf)
Boyutsal resim temel bileşeni
Boyutsal resim aktüatörü
