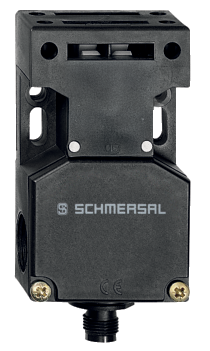

AZ 16
- Caja de termoplástico
- Doble aislamiento
- 52 mm x 90 mm x 30 mm
- Codificación universal
- Larga vida
- Contactos con elevado nivel de fiabilidad con tensiones y corrientes débiles
- Insensible a la suciedad
- Agujeros alargados para el ajuste y circulares para el posicionado
| Descripción del tipo de producto: AZ 16-(1)ZV(2)K-(3)-(4)-(5) |
| (1) | |
| sin | 1 contacto normalmente abierto (NA) / 1 contacto normalmente cerrado (NC) |
| 02 | 2 contactos normalmente cerrados (NC) |
| 03 | 3 contactos normalmente cerrados (NC) |
| 12 | 1 contacto normalmente abierto (NA) / 2 contactos normalmente cerrados (NC) |
| (2) | |
| sin | Fuerza de retorno |
| R | Fuerza de retención 30 N |
| (3) | |
| G24 | con LED (sólo posible en versiones con 1 NA y 1 NC.) |
| (4) | |
| M16 | Entrada de cable M16 |
| M20 | Entrada de cable M20 |
| ST | Conector M12, 4-polos, abajo |
| STL | Conector M12, 4-polos, izquierda |
| STR | Conector M12. 4-polos, derecha |
| (5) | |
| 2254 | Fuerza de retención 5 N |
| 1762 | Montaje frontal |
| 1637 | Contactos dorados |
No todos los equipos posibles según este código de pedidos están disponibles y/o son realizables técnicamente.
Entrada de cables
Fuerza de retención
Elemento de conmutación
Piloto de señalización
Componentes del sistema
Actuador AZ 16
ACTUADOR AZ 15/16-B1-1747 KPL.
- Para retención sin juego de puertas ligeras
- Es posible de añadir posteriormente
AZ 15/16-B1-1747 KIT PARA EL RETRO-EQUIPAMIENTO
- Para retención sin juego de puertas ligeras
- La retención magnética puede situarse de forma fácil, en cualquier plano de accionamiento Adecuado para montaje ulterior
- Es posible de añadir posteriormente
- Actuador recto con imán adherente
- Particularmente adecuado para puertas deslizantes
AZ 15/16-B1-2024 KIT PARA EL RETRO-EQUIPAMIENTO
- Para tapar las ranuras de actuador no utilizadas
- Actuador recto con cubierta de ranuras
- Particularmente adecuado para puertas deslizantes
AZ 15/16-B1-2053 KIT PARA EL RETRO-EQUIPAMIENTO
- Para la retención de puertas ligeras a semi-pesadas
- Accionador recto con un retén de bola ajustable
- Particularmente adecuado para puertas deslizantes
ACTUADOR AZ 15/16-B1-2245 KPL.
- Atenúa las vibraciones en dispositivos de cierre
- Actuador recto montaje en gomas
- Particularmente adecuado para puertas deslizantes
ACTUADOR AZ 15/16-B2-1747 KPL.
- Para radios de accionamiento muy pequeños en línea con el plano del actuador
- Es posible de añadir posteriormente
- Para retención sin juego de puertas ligeras
AZ 15/16-B2-1747 KIT PARA EL RETRO-EQUIPAMIENTO
- Para radios de accionamiento muy pequeños en línea con el plano del actuador
- Es posible de añadir posteriormente
- Para retención sin juego de puertas ligeras
- La retención magnética puede situarse de forma fácil, en cualquier plano de accionamiento Adecuado para montaje ulterior
ACTUADOR AZ 15/16-B3-1747 KPL.
- Para radios de accionamiento muy pequeños, a 90º del plano del actuador
- Es posible de añadir posteriormente
- Para retención sin juego de puertas ligeras
AZ 15/16-B3-1747 KIT PARA EL RETRO-EQUIPAMIENTO
- Para radios de accionamiento muy pequeños, a 90º del plano del actuador
- Es posible de añadir posteriormente
- Para retención sin juego de puertas ligeras
- La retención magnética puede situarse de forma fácil, en cualquier plano de accionamiento Adecuado para montaje ulterior
ACTUADOR AZ 15/16-B6 KPL.
- Para radios de accionamiento muy pequeños a 90º respecto al plano del actuador o en línea con él.
Accesorios AZ 16
SET BC 2053-2
- Dispositivo de retención por bolas adicional, para retención estable de puertas ligeras o semi-pesadas
- Para su montaje separado en la puerta
Pieza de bloqueo SZ 16/335
- Para evitar el cierre inadvertido, por ejemplo durante mantenimiento
- Para Plantas complejas
- Previene la actuación del interruptor
- Permite insertar hasta 6 candados
- Estas piezas de bloqueo pueden fijarse junto al interruptor de seguridad mediante una cadena.
CUBIERTA DE PROTECCIÓN DE RENDIJAS AZ 15/16-1476
- Para tapar las ranuras de actuador no utilizadas
- Para la protección contra la entrada de suciedad
- Montaje por simple presión
