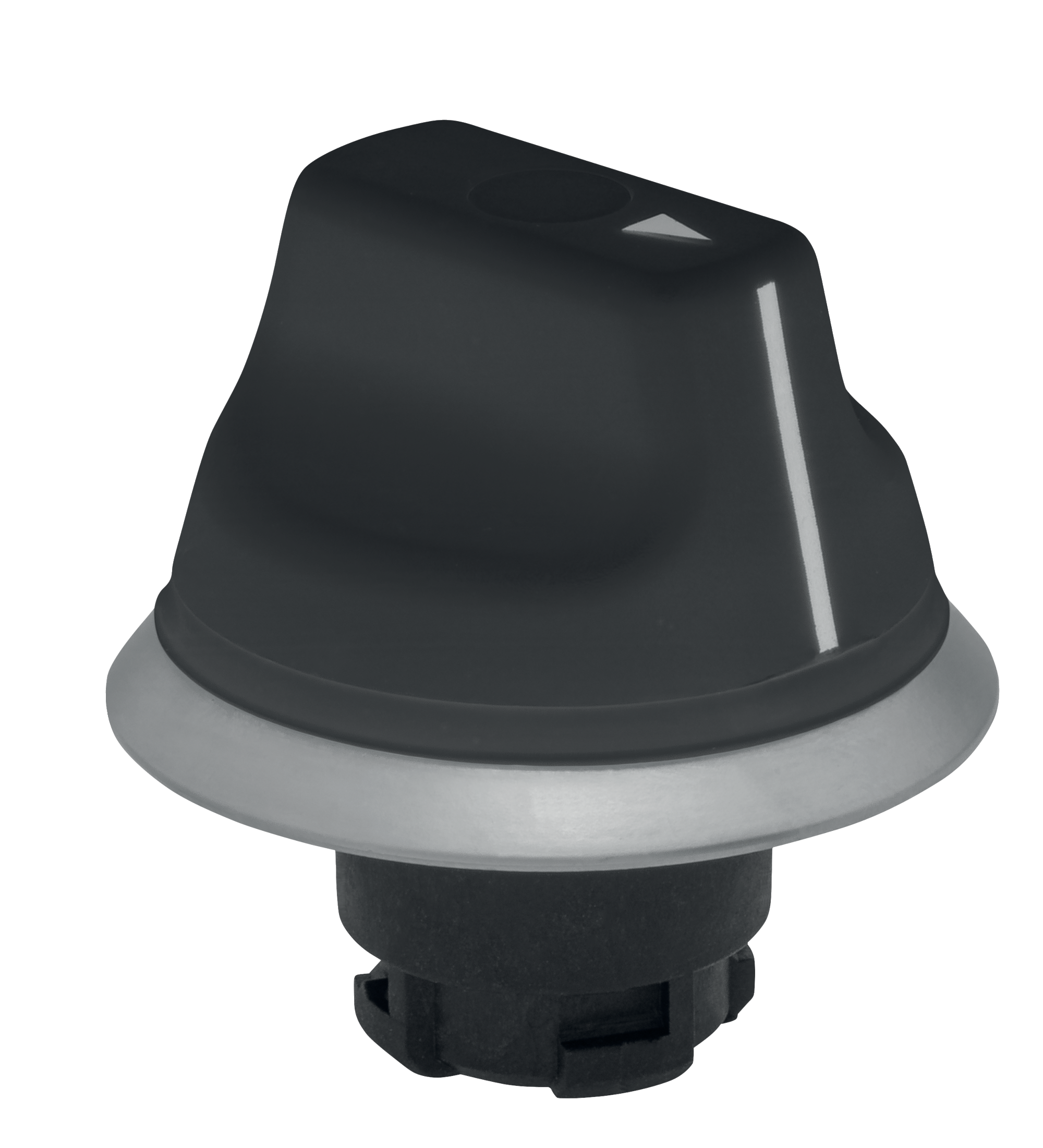

NWT21

Número de artículo: 101162206
NWT21

Descargas

Trace Parts Datos CAD
ePLAN Datos
CADENAS Datos CAD
SISTEMA Datos
Descripción del tipo de producto:

-
(1)DT(8)(2)Pulsador
(1)DM(2)Pulsador con membrana protectora
(1)DL(8)(2)Pulsador luminoso
(1)DLM(2)Pulsador luminoso con membrana protectora contra polvo
(1)ML(2)Piloto luminoso con calota plana
(1)MLH(2)Piloto luminoso con calota alta
(1)DP(3)(8)(2)Pulsador de impacto sin enclavamiento
(1)DTP(3)(8)(2)Pulsador de impacto sin enclavamiento (sólo serie-N)
(1)DLP(3)(8)(2)Pulsador de impacto, con iluminación, sin enclavamiento (sólo serie-N)
(1)DRR(3)(8)(2)Pulsador de impacto con retención, rearme girando y tirando (en la serie -N sólo tirando)
(1)DRZ(3)(8)(2)Pulsador de impacto con retención, rearme tirando
(1)WS21(4)(5)Selector con 2 posiciones de enclavamiento
(1)WT21(4)(5) Selector con 1 posición de pulsador
(1)WS32(4)(5) Selector con 3 posiciones de enclavamiento
(1)WT32(4)(5) Selector con 2 posiciones de pulsador
(1)WST32(4)(5) Selector: con enclavamiento, con retorno por muelle
(1)WTS32(4)(5)Selector: con retorno por muelle, con enclavamiento
(1)SS21S(4)(5) Interruptor-selector con llave con 2 posiciones de enclavamiento
(1)ST21S(4)(5)Interruptor-selector con llave con 1 posición de pulsador
(1)SS32S(4)(5)Interruptor-selector con llave con 3 posiciones de enclavamiento
(1)ST32S(4)(5) Interruptor-selector con llave, con 2 posiciones de pulsador izquierda y derecha
(1)SST32S(4)(5) Interruptor-selector con llave: con enclavamiento, con retorno por muelle
(1)STS32S(4)(5) Interruptor-selector con llave: con retorno por muelle, con enclavamiento
BTapón de cierre

(1)
-Series de dispositivos de mando y señalización:
ESerie-E
NSerie-N
RSerie-R

(2)
-Color superficie del pulsador:
SWNegro
GBAmarillo
RTRojo
GNVerde
WSBlanco
BLAzul
GRGris

(3)
-Diámetro de cabezal del pulsador:
3030 mm
3535 mm
4040 mm
4242 mm
4545 mm
5050 mm
5555 mm
7070 mm

(4)
-Longitud de manilla en mm:
sinMuletilla corta
.1manilla larga

(5)
-Color de manilla:
sinGris
WSBlanco

(6)
-Posición de extracción de llave (3 posiciones):
1posición izquierda
2posición central
3posición derecha

(7)
-Posición de extracción de llave (2 posiciones):
1posición izquierda
2posición derecha

(8)
-Color de membrana (sólo serie-N):
sinBlanco
GR/Negro
BL/Azul
No todos los equipos posibles según este código de pedidos están disponibles y/o son realizables técnicamente.
  • con dos o tres posiciones de conmutación
  • diseño higiénico
  • Protección IP69K
  • Diám. del taladro Ø 22,3 mm

Detalles de Pedidos

Código ACE Schmersal

11911507
Descripción del tipo de producto

NWT21
Número de artículo (Nº artículo)

101162206
EAN (European Article Number)

4250116200177
eCl@ss number, version 12.0

27-37-12-13
eCl@ss number, version 11.0

27-37-12-13
Número eCl@ss, versión 9.0

27-37-12-13
ETIM number, version 7.0

EC000222
ETIM number, version 6.0

EC000222

Aprobaciones - Normas

Certificados

cULus

Propiedades Globales

Normas

EN IEC 60947-5-1

EN IEC 60947-1
Versión

selector switch

Montaje en placa frontal
Forma de construcción

Redondo
Condiciones de instalación (mecánicas)

arbitrariamente
Muletilla

corto
tipo de junta

Membrada

Juntas labiales
Material del anillo frontal

ABS, cromado
Material de la muletilla

ABS
Color del anillo frontal

Plata
Color de la muletilla

Negro
Color de los fuelles

Negro
Peso bruto

35 g

Datos generales - Características

Posibilidad de pulsador

Sí
Aislamiento completo

Sí
Cantidad de posiciones de toques

1
Cantidad de pitón

1
Cantidad de posiciones de conmutación

1
Número máximo de elementos de contacto

3

Datos mecánicos

Desbloqueo

sin
Posición de contacto

derecha
Vida mecánica, dispositivos de mando

300.000 Maniobras
Ángulo de conmutación, derecha

35 °
Montaje

Brida de montaje EFM
Par de apriete del tornillo

0,6 Nm
Fuerza de accionamiento típica del selector

0,2 N

Datos mecánicos - Dimensiones

Altura de montaje

26 mm
Indicación (Altura de montaje)

Height in front of the front panel.
Diámetro del anillo frontal

44,5 mm
Longitud de la muletilla

28 mm
Diámetro de la muletilla

39 mm
Diám. del taladro

22,3 mm
Espesor de la placa fronal, mínimo

1 mm
Espesor de la placa frontal, máximo

6 mm
Dimensión de montaje

50 x 50 mm

Condiciones ambientales

Protección

IP67

IP69K
Temperatura ambiente

+0 ... +75 °C
Resistencia a vibraciones

5 g

Resistencia al impacto

<50 g (EN 60068-2-27)

Datos eléctricos

Frecuencia de conmutación del dispositivo de control, máxima

1.000 /h

Incluido en el suministro

Nota (incluído en el suministro, cantidad y tipo)

La brida de montaje EFM se incluye en la entrega
