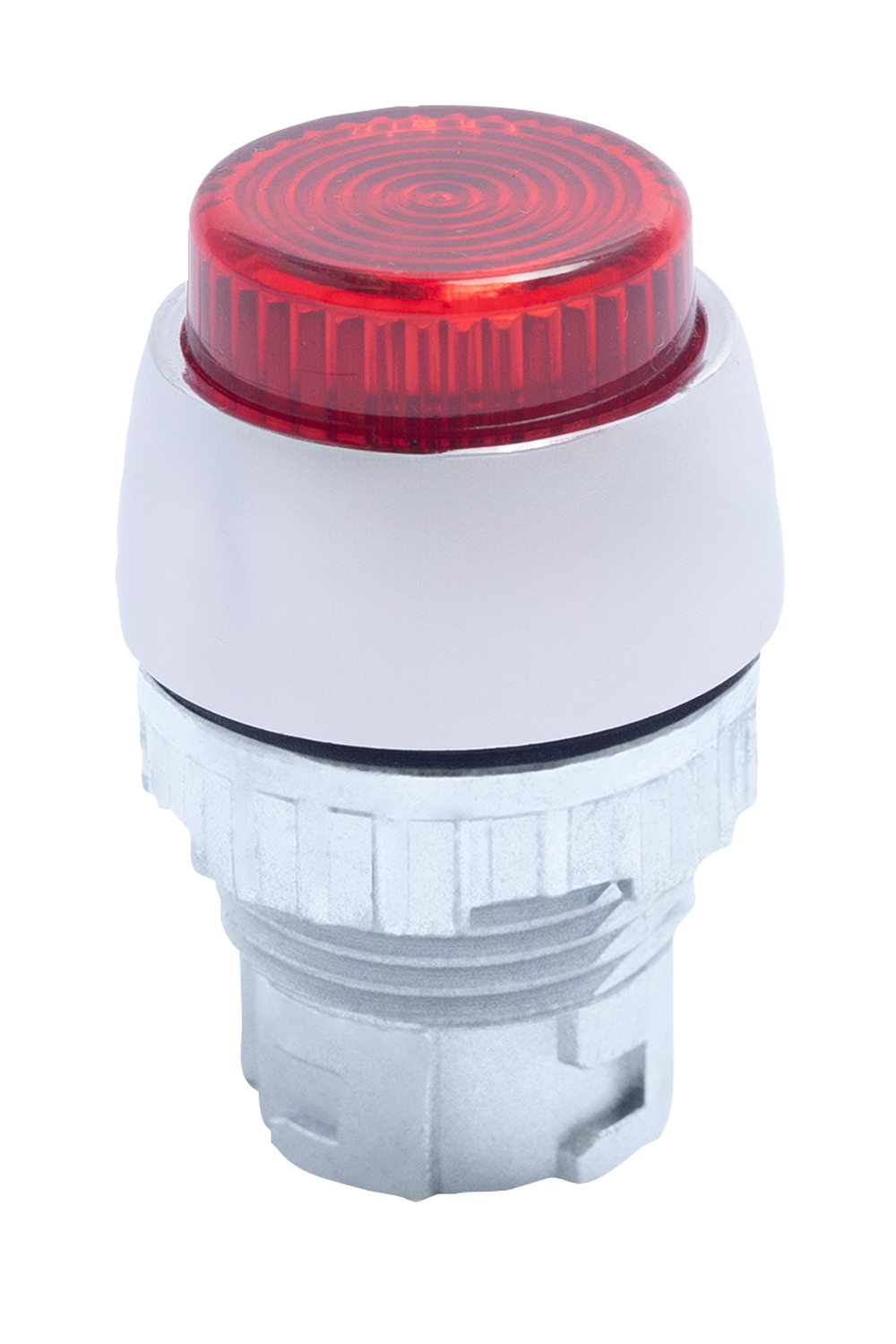

VSZ 222/13

Número de artículo: 167002264
VSZ 222/13

Descargas

Trace Parts Datos CAD
ePLAN Datos
CADENAS Datos CAD
SISTEMA Datos

Detalles de Pedidos

Código ACE Schmersal

17228413
Número de artículo (Nº artículo)

167002264
EAN (European Article Number)

7895054138402
eCl@ss number, version 12.0

27-37-12-11
eCl@ss number, version 11.0

27-37-12-11
Número eCl@ss, versión 9.0

27-37-12-11
ETIM number, version 7.0

EC000223
ETIM number, version 6.0

EC000223

Propiedades Globales

Normas

EN IEC 60947-5-1

EN IEC 60947-1
Versión

Señal luminosa
Forma de construcción

Alto y redondo
Condiciones de instalación (mecánicas)

arbitrariamente
tipo de junta

Juntas de forma
Material de la calota

Plástico
Material del anillo frontal

Zamak
Color de la calota

Rojo
Color del anillo frontal

Chrome plated

Peso bruto

43 g

Datos generales - Características

Iluminable

Sí
Orejas de fijación

Sí
Aislamiento completo

Sí

Datos mecánicos

Desbloqueo

sin
Montaje

central nut
Par de apriete del tornillo

1 Nm

Datos mecánicos - Dimensiones

Altura

20,5 mm
Diámetro total

29 mm
Diámetro de la calota

29 mm
Diámetro del anillo frontal

29 mm
Diám. del taladro

22,3 mm
Espesor de la placa fronal, mínimo

1 mm
Espesor de la placa frontal, máximo

6 mm
Dimensión de montaje

50 x 50 mm

Condiciones ambientales

Protección

IP65
Temperatura ambiente

-25 ... +40 °C
Resistencia al impacto

50 g / 20 ms

ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP

Los datos e información anteriores se han verificado cuidadosamente. Las imágenes pueden diferir del original. Se pueden encontrar más datos técnicos en los manuales de instrucciones. Sujeto a cambios técnicos y errores.

Generado a 6/9/2025 05:24
