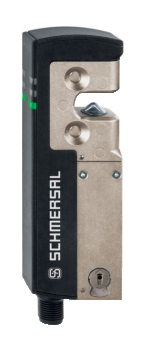

AZM40Z-ST-1P2P

Número de artículo: 103034187

Descripción del tipo de producto:
AZM40(1)-(2)-ST-1P2P-(3)

(1)
ZMonitorización del bloqueo >
BMonitorización del actuador

(2)
sinCodificación estándar
I1Codificación individual
I2Codificación individual, reprogramable

(3)
sinTaladros avellanados para tornillos de cabeza avellanada (estándar)
PHCaja plana para tornillos sobresalientes
No todos los equipos posibles según este código de pedidos están disponibles y/o son realizables técnicamente.
  • formato plano, pequeño
  • 119,5 mm x 40 mm x 20 mm
  • Elevada fuerza de bloqueo 2000 N
  • Fuerza de retención 40 N
  • Protección contra la neutralización/manipulación según las necesidades mediante tecnología RFID
  • Versión codificada individualmente con nivel de codificación "alto" según ISO 14119
  • Sólo una versión para puertas giratorias y correderas
  • El actuador se puede aproximar al dispositivo de bloqueo de forma continua dentro de un ángulo de 180º.
  • Montaje simétrico, atornillable a ambos lados

Detalles de Pedidos

Descripción del tipo de producto

AZM40Z-ST-1P2P

Número de artículo (Nº artículo)

103034187

EAN (European Article Number)

4030661535128

eCl@ss number, version 12.0

27-27-26-03

eCl@ss number, version 11.0

27-27-26-03

Número eCl@ss, versión 9.0

27-27-26-03

ETIM number, version 7.0

EC002593

ETIM number, version 6.0

EC002593

Aprobaciones - Normas

Certificados

TÜV

cULus

FCC

IC

ANATEL

Propiedades Globales

Normas

EN ISO 13849-1

EN ISO 14119

EN IEC 60947-5-3

EN IEC 61508

Información general

Codificación universal

Nivel de codificación según EN ISO 14119

baja

Principio activo

RFID

Frequency band RFID

125 kHz

Transmitter output RFID, maximum

-6 dB/m

Material de la caja

Light alloy die cast and plastic (glass-fibre reinforced thermoplastic, self-extinguishing)

Tiempo de reacción, máximo

100 ms

Tiempo de riesgo, máxima

200 ms

Tiempo de reacción de la entrada, máximo

1,5 ms

Peso bruto

300 g

Datos generales - Características

Monitorización del bloqueo

Retención

Rearme/rearranque manual

Detección de cortocircuito

Detección de cortocircuitos entre hilos

Conexión en serie

Funciones de seguridad

Indicador integrado, estado

Cantidad de contactos de seguridad

2

Certificación de seguridad

Normas, normas

EN ISO 13849-1

EN IEC 61508

Certificación de seguridad - Función de bloqueo

Nivel de prestaciones (PL) hasta

e

Categoría de control

4

Valor PHF

1,10 x 10⁻⁹ /h

Valor de PFD

8,90 x 10⁻⁵

Safety Integrity Level (SIL), adecuado en

3

Vida útil

20 Año(s)

Certificación de seguridad - Función de enclavamiento

Nivel de prestaciones (PL) hasta

d

Categoría de control

2

Valor PHF

3,00 x 10⁻⁹ /h

Valor de PFD

2,40 x 10⁻⁴

Safety Integrity Level (SIL), adecuado en

2

Vida útil

20 Año(s)

Datos mecánicos

Principio de bloqueo

bi-estable

Mechanical life, locking cycles

1.000.000 Maniobras

Mechanical life, actuator cycles

200.000 Maniobras

Fuerza de bloqueo según EN ISO 14119

2.000 N

Fuerza de bloqueo, máxima

2.600 N

Fuerza de retención

40 N

Note (Latch force)

+/- 25%

Velocidad de accionamiento, máxima

0,5 m/s

Montaje

Agujeros de montaje avellanado cónico

Ejecución de los tornillos de fijación

2x M5

Tightening torque of the fixing screws, minimum

4 Nm

Par de apriete de los tornillos de fijación, máximo

6 Nm

Note

Observe the maximum tightening torque of the fixing screws used.

Datos mecánicos - Distancias de conmutación según EN IEC 60947-5-3

Distancia de conmutación asegurada "ON"

1 mm

Distancia de conmutación asegurada "OFF"

8 mm

Datos mecánicos - Conexionado

Length of sensor chain, maximum

30 m

Note (length of the sensor chain)

Cable length and cross-section change the voltage drop dependiing on the output current

Note (series-wiring)

Unlimited number of devices, oberserve external line fusing, max. 31 devices in case of serial diagnostic SD

Conexión conector

Conector M12, 8-polos, codificados A

Datos mecánicos - Dimensiones

Longitud del sensor

119,5 mm

Anchura del sensor

40 mm

Altura del sensor

20 mm

Condiciones ambientales

Protección

IP67

IP66

Ambient temperature

+0 ... +55 °C

Temperatura de almacén y de transporte, mínima

-40 °C

Temperatura de almacén y de transporte, máxima

+85 °C

Humedad relativa, máxima

93 %

Nota (humedad relativa)

sin condensación

sin escarcha

Resistencia a las vibraciones según EN 60068-2-6

10…55 Hz, amplitud 1 mm

Resistencia al impacto

30 g / 11 ms

Grado de protección.

III

Altura de montaje snm permitida, máximo

2.000 m

Condiciones ambientales - Valores de aislamiento

Tensión de aislamiento nominal

32 VDC

Resistencia al impulso de sobretensión

0,8 kV

Categoría de sobre-tensión

III

Grado de polución según VDE 0100

3

Datos eléctricos

Operating voltage

24 VDC -15 % / +10 %

No-load supply current I0, typical

100 mA

Current consumption magnet at switching moment, peak

600 mA / 100 ms

Rated operating voltage

24 VDC

Corriente nominal operativa

1.200 mA

Corriente de cortocircuito según EN 60947-5-1

100 A

External wire and device fuse rating

2 A gG

Retardo de disponibilidad, máxima

4.000 ms

Frecuencia de conmutación, máxima

0,25 Hz

Utilisation category DC-12

24 VDC / 0,05 A

Datos eléctricos - Control del solenoide IN

Denominación, control del solenoide

IN

Niveles de conmutación para entradas de solenoide

-3 V … 5 V (Low)

15 V … 30 V (High)

Magnet switch-on time

100 %

Test pulse duration, maximum

5 ms

Test pulse interval, minimum

40 ms

Clasificación ZVEI CB24I, depresión

C0

Clasificación ZVEI CB24I, fuente

C1

C2

C3

Current consumption at 24V, minimum

10 mA

Current consumption at 24V, maximum

15 mA

Datos eléctricos - Entradas digitales seguras

Denominación, entradas de seguridad

X1 y X2

Niveles de conmutación de las entradas de seguridad

−3 V … 5 V (Low)

15 V … 30 V (High)

Corriente operativa de las entradas de seguridad a 24V

5 mA

Test pulse duration, maximum

1 ms

Test pulse interval, minimum

100 ms

Clasificación ZVEI CB24I, depresión

C1

Clasificación ZVEI CB24I, fuente

C1

C2

C3

Datos eléctricos - Salidas digitales seguras

Denominación, salidas de seguridad

Y1 y Y2

Corriente nominal operativa (salidas de seguridad)

250 mA

Versión

protegidas contra cortocircuitos, tipo p

Caída de tensión Ud, máxima

2 V

Corriente residual

0,5 mA

Tensión, categoría de utilización DC-12

24 VDC

Corriente, categoría de utilización DC-12

0,25 A

Tensión, categoría de utilización DC-13

24 VDC

Corriente, categoría de utilización DC-13

0,25 A

Test pulse interval, typical

1000 ms

Test pulse duration, maximum

0,5 ms

Clasificación ZVEI CB24I, fuente

C2

Clasificación ZVEI CB24I, depresión

C1

C2

Datos eléctricos - Salida de diagnóstico

Denominación, salidas de diagnóstico

OUT

Versión

protegidas contra cortocircuitos, tipo p

Caída de tensión Ud, máxima

2 V

Tensión, categoría de utilización DC-12

24 VDC

Corriente, categoría de utilización DC-12

0,05 A

Tensión, categoría de utilización DC-13

24 VDC

Corriente, categoría de utilización DC-13

0,05 A

Indicación de estado

Nota (Indicador de estado por LED)

Estado operativo: LED amarillo

Error/fallo de funcionamiento: LED rojo

Tensión de alimentación: LED verde

Asignación de contactos

PIN 1

A1 Tensión de alimentación UB

PIN 2

X1 Entrada de seguridad 1

PIN 3

A2 GND

PIN 4

Y1 Salida de seguridad 1

PIN 5

OUT Salida de diagnóstico

PIN 6

X2 Entrada de seguridad 2

PIN 7

Y2 Salida de seguridad 2

PIN 8

IN Control del electroimán

Accesorios

Recomendación (actuador)

AZM40-B1
