IFL 2-12-01STP
Número de artículo:
101100696
IFL 2-12-01STP
Número de artículo:
101100696
Descargas
Trace Parts
Datos CAD
ePLAN
Datos
CADENAS
Datos CAD
SISTEMA
Datos
| Descripción del tipo de producto: IFL (1)-(2)(3)-(4)(5)(6)(7)(8)-(9) |
| (1) | |
| 2 | Distancia de conmutación 2 mm |
| 4 | Distancia de conmutación 4 mm |
| B | Empotrable con limitaciones |
| (2) | |
| 12 | Cilindro, rosca M12, metal |
| 120 | Cilindro, rosca M12, plastico |
| (3) | |
| sin | Formato estándar |
| M | Formato miniatura |
| L | Formato largo |
| (4) | |
| 01 | Contacto normalmente cerrado (NC) |
| 10 | Contacto normalmente abierto (NA) |
| 10/01 | Contacto normalmente abierto (NA) / contacto normalmente cerrado (NC) con cámara de conexiones |
| 11 | Contacto normalmente abierto (NA) / Contacto normalmente cerrado (NC) / antivalente |
| (5) | |
| sin | Cable |
| ST | conector macho |
| T | Conductor con manguito |
| (6) | |
| sin | Versión con conector estándar |
| 2 | Versión con conector alternativo |
| (7) | |
| N | Tipo N |
| P | Tipo P |
| (8) | |
| K | Fusible máximo |
| 1 | pulsada |
| (9) | |
| 2033 | Caja de acero inoxidable |
No todos los equipos posibles según este código de pedidos están disponibles y/o son realizables técnicamente.
- Caja metélica
- DC 3-hilos
- Conector M12
- Diseño M12
Detalles de Pedidos
| Descripción del tipo de producto |
IFL 2-12-01STP |
| Número de artículo (Nº artículo) |
101100696 |
| EAN (European Article Number) |
4030661019017 |
| eCl@ss number, version 12.0 |
27-27-40-01 |
| eCl@ss number, version 11.0 |
27-27-01-01 |
| Número eCl@ss, versión 9.0 |
27-27-01-01 |
| ETIM number, version 7.0 |
EC002714 |
| ETIM number, version 6.0 |
EC002714 |
Aprobaciones - Normas
|
CCC |
Propiedades Globales
| Normas |
DIN VDE 0660-208 EN IEC 60947-5-2 |
| Forma de construcción de la caja |
Cilindro, rosca |
| Condiciones de instalación (mecánicas) |
a ras |
| Material de la caja |
Latón |
| Material del revestimiento de la caja |
niquelado |
| Área activa |
Plástico |
| Material del la tuerca |
Latón, niquelado |
| Peso bruto |
33 g |
Datos generales - Características
| Indicador integrado, estado |
Sí |
| Cantidad de conductores de cable |
3 |
Datos mecánicos
| Par de apriete de las tuercas, máximo |
15 Nm |
| Nota (par de apriete de las tuercas) |
En el área de la base de la cáscara: máximo 500 Ncm |
Datos mecánicos - Distancias de conmutación según EN IEC 60947-5-3
| Distancia de conmutación |
2 mm |
Datos mecánicos - Conexionado
| Conexión conector |
Conector M12 |
Datos mecánicos - Dimensiones
| Rosca ISO del sensor |
M12 |
| Tamaño de llave |
17 SW (negro) |
| Longitud del sensor |
61 mm |
Condiciones ambientales
| Protección |
IP67 |
| Ambient temperature |
-25 ... +70 °C |
| Resistencia a las vibraciones según EN 60068-2-6 |
10…55 Hz, amplitud 1 mm |
| Resistencia al impacto |
30 g / 11 ms |
| Grado de protección. |
0 |
Datos eléctricos
| Type of voltage range |
DC |
| No-load supply current I0, typical |
3 mA |
| Rated operating voltage |
10 ... 30 VDC |
| Corriente nominal operativa |
200 mA |
| Elemento de conmutación |
Contacto normalmente cerrado (NC) |
| Circuito de protección integrado |
Protección contra interferencia inductiva Protección contra polaridad inversa Prueba de sobrecargas Fusible máximo |
| Frecuencia de conmutación, aproximadamente |
1.000 Hz |
Datos eléctricos - Salida digital
| Caída de tensión Ud, máxima |
1,2 V |
| Corriente en caso de caída de tensión Ud |
0,2 A |
| Versión |
Tipo p |
Indicación de estado
| Nota (Indicador integrado, estado) |
con LED |
Nota
| Nota (en general) |
Zamiast nakrętek możliwe jest zastosowanie zacisku montażowego |
Filtro de idiomas
Ficha técnica
Manual de instrucciones (hoja adjunta/instrucciones breves)
Declaración de conformidad CE
Certificado CCC
Descargar la versión actual de Adobe Reader

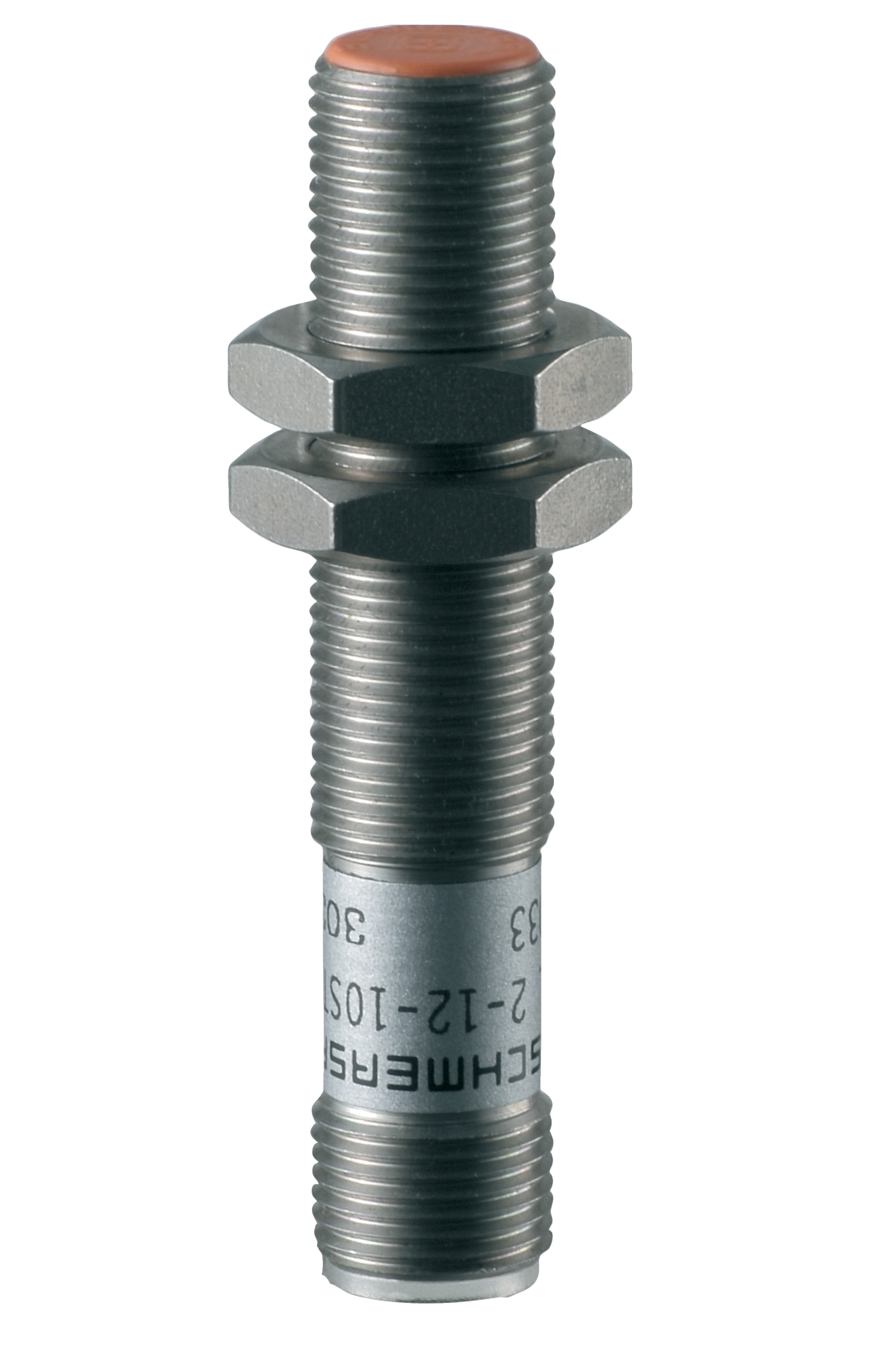

Foto de producto (foto individual de catálogo)
