RDP40RT
RDP40RT
Descargas
| Descripción del tipo de producto: |
| - | |
| (1)DT(8)(2) | Pulsador |
| (1)DM(2) | Pulsador con membrana protectora |
| (1)DL(8)(2) | Pulsador luminoso |
| (1)DLM(2) | Pulsador luminoso con membrana protectora contra polvo |
| (1)ML(2) | Piloto luminoso con calota plana |
| (1)MLH(2) | Piloto luminoso con calota alta |
| (1)DP(3)(8)(2) | Pulsador de impacto sin enclavamiento |
| (1)DTP(3)(8)(2) | Pulsador de impacto sin enclavamiento (sólo serie-N) |
| (1)DLP(3)(8)(2) | Pulsador de impacto, con iluminación, sin enclavamiento (sólo serie-N) |
| (1)DRR(3)(8)(2) | Pulsador de impacto con retención, rearme girando y tirando (en la serie -N sólo tirando) |
| (1)DRZ(3)(8)(2) | Pulsador de impacto con retención, rearme tirando |
| (1)WS21(4)(5) | Selector con 2 posiciones de enclavamiento |
| (1)WT21(4)(5) | Selector con 1 posición de pulsador |
| (1)WS32(4)(5) | Selector con 3 posiciones de enclavamiento |
| (1)WT32(4)(5) | Selector con 2 posiciones de pulsador |
| (1)WST32(4)(5) | Selector: con enclavamiento, con retorno por muelle |
| (1)WTS32(4)(5) | Selector: con retorno por muelle, con enclavamiento |
| (1)SS21S(4)(5) | Interruptor-selector con llave con 2 posiciones de enclavamiento |
| (1)ST21S(4)(5) | Interruptor-selector con llave con 1 posición de pulsador |
| (1)SS32S(4)(5) | Interruptor-selector con llave con 3 posiciones de enclavamiento |
| (1)ST32S(4)(5) | Interruptor-selector con llave, con 2 posiciones de pulsador izquierda y derecha |
| (1)SST32S(4)(5) | Interruptor-selector con llave: con enclavamiento, con retorno por muelle |
| (1)STS32S(4)(5) | Interruptor-selector con llave: con retorno por muelle, con enclavamiento |
| B | Tapón de cierre |
| (1) | |
| - | Series de dispositivos de mando y señalización: |
| E | Serie-E |
| N | Serie-N |
| R | Serie-R |
| (2) | |
| - | Color superficie del pulsador: |
| SW | Negro |
| GB | Amarillo |
| RT | Rojo |
| GN | Verde |
| WS | Blanco |
| BL | Azul |
| GR | Gris |
| (3) | |
| - | Diámetro de cabezal del pulsador: |
| 30 | 30 mm |
| 35 | 35 mm |
| 40 | 40 mm |
| 42 | 42 mm |
| 45 | 45 mm |
| 50 | 50 mm |
| 55 | 55 mm |
| 70 | 70 mm |
| (4) | |
| - | Longitud de manilla en mm: |
| sin | Muletilla corta |
| .1 | manilla larga |
| (5) | |
| - | Color de manilla: |
| sin | Gris |
| WS | Blanco |
| (6) | |
| - | Posición de extracción de llave (3 posiciones): |
| 1 | posición izquierda |
| 2 | posición central |
| 3 | posición derecha |
| (7) | |
| - | Posición de extracción de llave (2 posiciones): |
| 1 | posición izquierda |
| 2 | posición derecha |
| (8) | |
| - | Color de membrana (sólo serie-N): |
| sin | Blanco |
| GR/ | Negro |
| BL/ | Azul |
- sin enclavamiento
Detalles de Pedidos
| Descripción del tipo de producto |
RDP40RT |
| Número de artículo (Nº artículo) |
101188286 |
| EAN (European Article Number) |
4030661486888 |
| eCl@ss number, version 12.0 |
27-37-12-12 |
| eCl@ss number, version 11.0 |
27-37-12-12 |
| Número eCl@ss, versión 9.0 |
27-37-12-12 |
| ETIM number, version 7.0 |
EC001038 |
| ETIM number, version 6.0 |
EC001038 |
Propiedades Globales
| Normas |
EN IEC 60947-5-1 EN IEC 60947-1 |
| Versión |
Pulsador de impacto - Montaje en placa de soporte |
| Forma de construcción |
Redondo |
| Condiciones de instalación (mecánicas) |
arbitrariamente |
| tipo de junta |
Membrada Juntas labiales Juntas de forma |
| Material del mando |
Aluminio |
| Material del anillo frontal |
Aluminio |
| Color del elemento de mando |
Rojo |
| Color del anillo frontal |
Plata |
| Peso bruto |
50 g |
Datos generales - Características
| Montaje en placa frontal |
Sí |
| Orejas de fijación |
Sí |
| Posibilidad de pulsador |
Sí |
| Aislamiento completo |
Sí |
Datos mecánicos
| Desbloqueo |
sin |
| Vida mecánica, mínima |
1.000.000 Maniobras |
| Montaje |
Brida de montaje EFM |
| Par de apriete del tornillo |
0,6 Nm |
| Fuerza de accionamiento típica del pulsador |
2 N |
| Pulso de actuación, mínima |
4 mm |
| Pulso de actuación, máxima |
5 mm |
Datos mecánicos - Dimensiones
| Altura |
37,5 mm |
| Nota (profundidad de montaje) |
Depth behind front panel including one contact element |
| Diámetro total |
39,5 mm |
| diámetro de cabezales de actuación |
37 mm |
| Diámetro del anillo frontal |
39,5 mm |
| Diám. del taladro |
22,3 mm |
| Espesor de la placa fronal, mínimo |
1 mm |
| Espesor de la placa frontal, máximo |
6 mm |
| Dimensión de montaje |
40 x 50 mm |
Condiciones ambientales
| Protección |
IP65 |
| Temperatura ambiente |
-25 ... +75 °C |
| Resistencia al impacto |
30 g / 18 ms |
Datos eléctricos
| Frecuencia de conmutación del dispositivo de control, máxima |
1.000 /h |
Filtro de idiomas
Ficha técnica
Manual de instrucciones y declaración de conformidad
Folleto
Descargar la versión actual de Adobe Reader

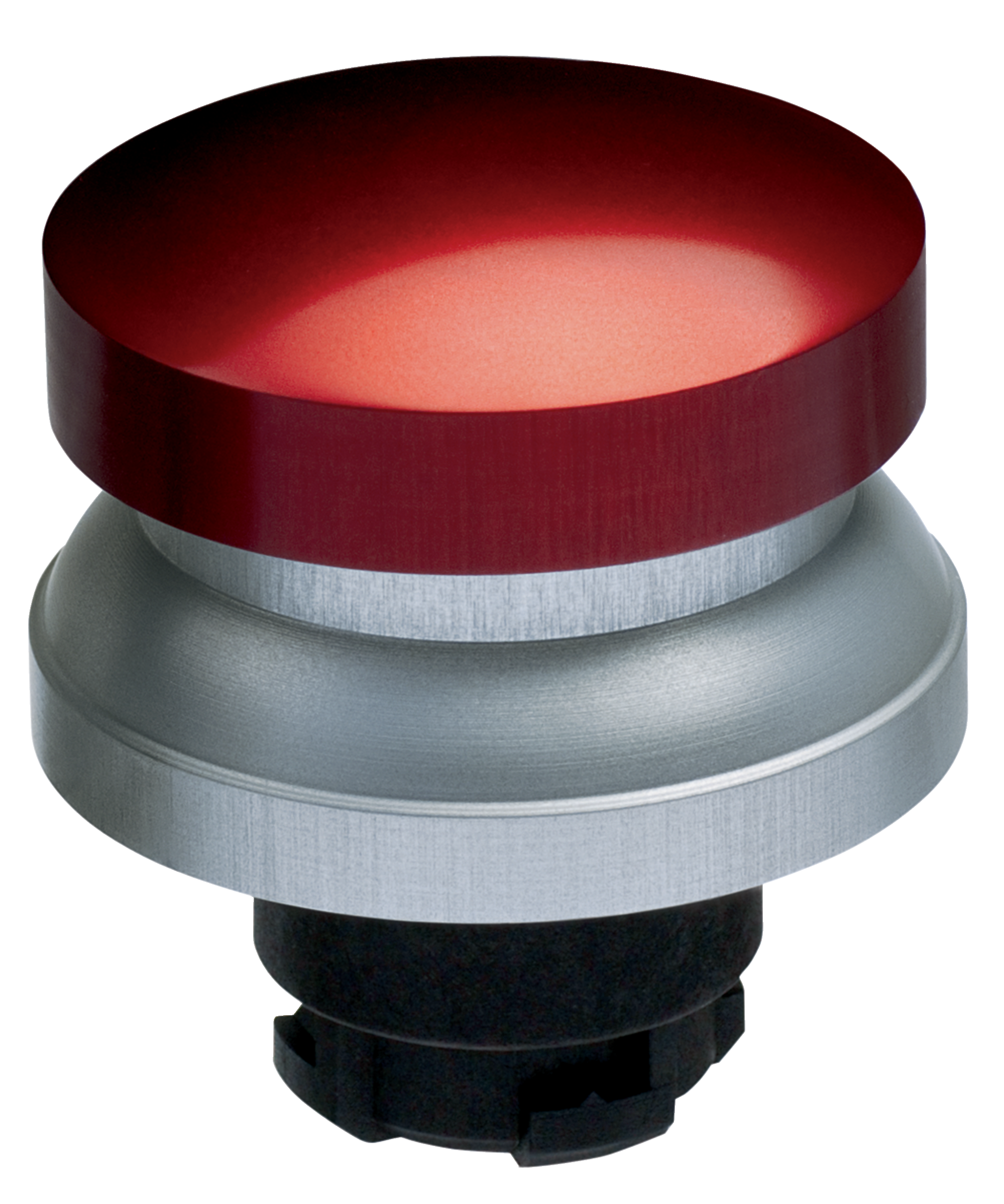

Foto de producto (foto individual de catálogo)
ID: krdp4f02
| 771,7 kB | .jpg | 352.425 x 422.628 mm - 999 x 1198 px - 72 dpi
| 54,5 kB | .png | 73.731 x 88.547 mm - 209 x 251 px - 72 dpi
| 63,3 kB | .jpg | 103.011 x 123.472 mm - 292 x 350 px - 72 dpi
| 61,3 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 5,8 MB | .png | 145.07 x 173.954 mm - 1999 x 2397 px - 350 dpi
Dibujo dimensional Componente básico
| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | E, N and R program |
| Type: | See ordering code |
| Description of the component: | Command and signalling devices optionally as illuminated signalling devices, Push, illuminated, palm buttons and switches, Selector switches and buttons, key selector switches and key selector buttons in conjunction with contact element EF and RF or light elements and voltage senders EL* and RL* |
| Relevant Directives: | Low Voltage Directive | 2014/35/EU |
| EMC-Directive * | 2014/30/EU | |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-1:2017 + AC:2020 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, April 4, 2025 |
 |
| Authorised signature Philip Schmersal Managing Director |
| UK Declaration of Conformity | |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | E, N and R program |
| Type: | See ordering code |
| Description of the component: | Command and signalling devices optionally as illuminated signalling devices, Push, illuminated, palm buttons and switches, Selector switches and buttons, key selector switches and key selector buttons in conjunction with contact element EF and RF or light elements and voltage senders EL* and RL* |
| Relevant legislation: | Electrical Equipment (Safety) Regulations | 2016 |
| Electromagnetic Compatibility Regulations * | 2016 | |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 + AC:2020 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, April 4, 2025 |
|
| Authorised signature Philip Schmersal Managing Director |
