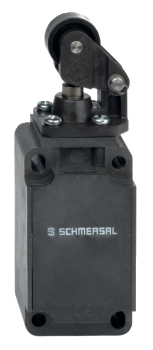

T1K 336-11Z-M20
Número de artículo:
101169334
Archivo
T1K 336-11Z-M20
Número de artículo:
101169334
- 1 entrada de cable M 20 x 1.5
- Diseño a EN 50041
- Caja de termoplástico
- Doble aislamiento
- Buena resistencia al aceite y gasolinas
- Amplia gama de actuadores alternativos
- Cabezal con 4 posiciones posibles a 90º
Detalles de Pedidos
| Descripción del tipo de producto |
T1K 336-11Z-M20 |
| Número de artículo (Nº artículo) |
101169334 |
| EAN (European Article Number) |
4030661295534 |
| eCl@ss number, version 12.0 |
27-27-06-01 |
| eCl@ss number, version 11.0 |
27-27-06-01 |
| Número eCl@ss, versión 9.0 |
27-27-06-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Aprobaciones - Normas
|
cULus CCC |
Propiedades Globales
| Forma de construcción de la caja |
Diseño de construcción normalizada |
| Material de la caja |
Plástico, reforzado con fibra de vidrio |
| Peso bruto |
105 g |
Datos generales - Características
| Funciones de seguridad |
Sí |
| Cantidad de contactos auxiliares |
1 |
| Cantidad de contactos de seguridad |
1 |
Certificación de seguridad
| Normas, normas |
EN ISO 13849-1 |
| Vida útil |
20 Año(s) |
Certificación de seguridad - Salidas de seguridad
| B10D Contacto normalmente cerrado (NC) |
20.000.000 Maniobras |
| B10D contacto normalmente abierto (NA) |
1.000.000 Maniobras |
Datos mecánicos
| Actuador |
Palanca de rodillo |
| Vida mecánica, mínima |
30.000.000 Maniobras |
| Fuerza de accionamiento, mínima |
17 N |
| Velocidad de accionamiento, máxima |
0,5 m/s |
| Nota (velocidad de accionamiento) |
Velocidad de accionamiento con ángulo de accionamiento 30° |
| Nota (tiempo de conmutación) |
Tiempos de conmutación de acuerdo con la velocidad de accionamiento |
Datos mecánicos - Conexionado
| Conexión conector |
Terminales con tornillo M20 x 1.5 |
| Sección del cable, mínima |
0,75 mm² |
| Sección del cable, máxima |
2,5 mm² |
| Nota (sección del cable) |
Todas las especificaciones con terminales grimpados incluidos. |
Datos mecánicos - Dimensiones
| Longitud del sensor |
38 mm |
| Anchura del sensor |
40,5 mm |
| Altura del sensor |
118,5 mm |
Condiciones ambientales
| Protección |
IP65 IP67 |
| Ambient temperature |
-30 ... +80 °C |
Condiciones ambientales - Valores de aislamiento
| Tensión de aislamiento nominal |
500 V |
| Resistencia al impulso de sobretensión |
6 kV |
Datos eléctricos
| Corriente continua térmica |
10 A |
| Corriente de cortocircuito según EN 60947-5-1 |
1.000 A |
| Categoría de utilización AC-15 |
230 VAC |
| Categoría de utilización AC-15 |
4 A |
| Categoría de utilización DC-13 |
24 VDC |
| Categoría de utilización DC-13 |
4 A |
| Elemento de conmutación |
Contacto normalmente abierto (NA), contacto normalmente cerrado (NC) |
| Principio de conmutación |
Acción lenta |
| Duración de rebotes, máxima |
2 ms |
| Cadencia |
5.000 /h |
| Material de los contactos, eléctricos |
Plata |
Filtro de idiomas
Ficha técnica
Manual de instrucciones (hoja adjunta/instrucciones breves)
Certificado UL
SISTEMA-VDMA Biblioteca/Library
Descargar la versión actual de Adobe Reader
Foto de producto (foto individual de catálogo)
Dibujo dimensional Componente básico
Dibujo dimensional Actuador
Diagrama de recorridos de contacto
Contacto cerrado
Contacto abierto
Rango de ajuste
Punto de enclavamiento
Recorrido/ángulo de apertura positiva
Monitorización del bloqueo según ISO 14119
Contacto NC de apertura forzada
accionado
no accionado
Contacto NA
Contacto NC
replacement part
151169334 T1K 336-11Z-M20
- 1 entrada de cable M 20 x 1.5
- Diseño a EN 50041
- Caja de termoplástico
- Doble aislamiento
- Buena resistencia al aceite y gasolinas
- Amplia gama de actuadores alternativos
- Cabezal con 4 posiciones posibles a 90º
