T3Z 068-11YRS

Número de artículo: 101087878
T3Z 068-11YRS

Descargas

Trace Parts Datos CAD
ePLAN Datos
CADENAS Datos CAD
SISTEMA Datos
Descripción del tipo de producto:

T3Z 068-(1)YR(2)(3)


(1)
111 contacto normalmente abierto (NA) / 1 contacto normalmente cerrado (NC)
222 contactos normalmente abiertos (NA) / 2 contactos normalmente cerrados (NC)
333 contactos normalmente abiertos (NA) / 3 contactos normalmente cerrados (NC) (no combinable con conjunto con -2909)

(2)
sinDesbloqueo por anillo de tracción
SDesbloqueo por llave (no en combinación con -2909)

(3)
sinsin lámpara piloto
Gcon piloto de señalización (no combinable con conjunto con -2909)
2909piezas exteriores de acero inoxidable
No todos los equipos posibles según este código de pedidos están disponibles y/o son realizables técnicamente.
  • Caja metélica
  • Accionamiento por dos lados / Long. del cable hasta 2 x 50 m
  • Diseño robusto
  • Baja fuerza de accionamiento

Detalles de Pedidos

Descripción del tipo de producto

T3Z 068-11YRS
Número de artículo (Nº artículo)

101087878
EAN (European Article Number)

4030661057125
eCl@ss number, version 12.0

27-27-06-01
eCl@ss number, version 11.0

27-27-06-01
Número eCl@ss, versión 9.0

27-27-06-01
ETIM number, version 7.0

EC000030
ETIM number, version 6.0

EC000030

Aprobaciones - Normas

Certificados

TÜV

cULus

CCC

Propiedades Globales

Normas

EN ISO 13850

EN IEC 60947-5-1

EN IEC 60947-5-5
Material de la caja

Fundición gris, lacado
Material de la tapa

Fundición gris, lacado
Longitud del cable, máxima

50 m
Peso bruto

4.840 g

Datos generales - Características

Rearme/rearranque por llave

Sí
Cantidad de contactos auxiliares

1
Cantidad de contactos de seguridad

1

Certificación de seguridad

Normas, normas

EN ISO 13849-1
Vida útil

20 Año(s)

Certificación de seguridad - Salidas de seguridad

B10D Contacto normalmente cerrado (NC)

100.000 Maniobras

Datos mecánicos

Actuador

Palanca giratoria de rodillo N300
Vida mecánica, mínima

50.000 Maniobras
Ángulo de apertura forzada

32 °
Fuerza de accionamiento, máxima

50 N
Nota (fuerza de accionamiento)

30 N en dirección del cable
Dirección de accionamiento

Cada vez 75° lateral derecha e izquierda.
Fuerza de apertura forzada, mínima

50 N
Par de apertura forzada

0,2 Nm

Datos mecánicos - Conexionado

Conexión conector

Terminales con tornillo M20 x 1.5
Sección del cable, mínima

0,75 mm²
Sección del cable, máxima

1,5 mm²
Nota (sección del cable)

Todas las especificaciones con terminales grimpados incluidos.

Condiciones ambientales

Protección

IP65
Ambient temperature

-30 ... +90 °C

Condiciones ambientales - Valores de aislamiento

Tensión de aislamiento nominal

250 VAC
Resistencia al impulso de sobretensión

4 kV

Datos eléctricos

Corriente continua térmica

10 A
Categoría de utilización AC-15

230 VAC
Categoría de utilización AC-15

2,5 A
Categoría de utilización DC-13

24 VDC
Categoría de utilización DC-13

6 A
Elemento de conmutación

Contacto normalmente abierto (NA), contacto normalmente cerrado (NC)
Principio de conmutación

Acción lenta
Material de los contactos, eléctricos

Plata

Nota

Nota (en general)

Co 3 m należy zamocować śruby oczkowe lub inne przelotki linki, patrz akcesoria

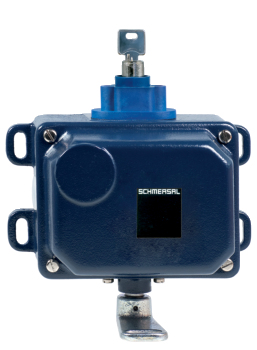

Foto de producto (foto individual de catálogo)

kt3z0f03

ID: kt3z0f03

| 626,5 kB | .jpg | 352.778 x 480.131 mm - 1000 x 1361 px - 72 dpi

| 58,0 kB | .png | 73.731 x 100.542 mm - 209 x 285 px - 72 dpi

| 54,9 kB | .jpg | 90.664 x 123.472 mm - 257 x 350 px - 72 dpi

Dibujo dimensional Componente básico

1t3z0g01

ID: 1t3z0g01

| 43,4 kB | .cdr |

| 9,9 kB | .png | 74.083 x 51.858 mm - 210 x 147 px - 72 dpi

| 118,6 kB | .jpg | 352.778 x 247.297 mm - 1000 x 701 px - 72 dpi

Dibujo dimensional Otros

kt3z0g03

ID: kt3z0g03

| 24,5 kB | .cdr |

| 3,4 kB | .png | 74.083 x 50.8 mm - 210 x 144 px - 72 dpi

| 94,8 kB | .jpg | 352.778 x 241.3 mm - 1000 x 684 px - 72 dpi

Diagrama de recorridos de contacto

kt3z0s02

ID: kt3z0s02

| 21,3 kB | .cdr |

| 1,8 kB | .png | 74.083 x 18.344 mm - 210 x 52 px - 72 dpi

| 53,5 kB | .jpg | 352.778 x 87.842 mm - 1000 x 249 px - 72 dpi

Declaración de conformidad CE
Pdf
EU Declaration of Conformity LOG_COM_lo1de01s
Original



K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:T3Z 068
Type:See ordering code
Description of the component:Pull-wire emergency stop switch for safety applications.
Relevant Directives:Machinery Directive2006/42/EC
 RoHS-Directive2011/65/EU
Applied standards:DIN EN 60947-5-1:2018
DIN EN 60947-5-5:2017
DIN EN ISO 13850:2016
Person authorised for the compilation of the technical documentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Place and date of issue:Wuppertal, April 15, 2020
  GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director

Schmersal Ibérica, S.L., Rambla P. Catalanes, Nº 12, 08800 Vilanova i la Geltrú

Los datos e información anteriores se han verificado cuidadosamente. Las imágenes pueden diferir del original. Se pueden encontrar más datos técnicos en los manuales de instrucciones. Sujeto a cambios técnicos y errores.
