TESF/CC/0
TESF/CC/0
| Tuotekuvaus: TESF (1)/(2)/(3)/(4)/(5) |
| (1) | |
| ilman | ilman Kohdistusapu |
| A | kohdistusavulla |
| (2) | |
| ilman | lisäsaranalla |
| S | ilman lisäsaranaa |
| (3) | |
| ilman | Ruuviliitäntä |
| CC | Kiristysjousen liitäntä |
| ST24 | Pistoke 24 V |
| (4) | |
| .1 | Pistokeliitin alla |
| .2 | pistokeliitin yllä |
| (5) | |
| 0 | Kiinnitys kohtisuoraan |
| 180 | Kiinnitys sisäpuolelle |
| U | Asiakkaan puolen asetukselle |
- 2 Kaapeliläpivientejä M 16 x 1.5
- kiinteällä kytkentäkulmalla
- Metallikotelo
- Kestää hyvin öljyä ja lakkabensiiniä
- Vasen- tai oikeasaranaisiin oviin
- 141 mm x 115 mm x 21,5 mm
- Helppo asennus, sopii kaikkiin tavanomaisiin profiilijärjestelmiin (30 … 60 mm)
Tilaustiedot
| Tuotekuvaus |
TESF/CC/0 |
| Tuotenumero (tilausnumero) |
101182695 |
| EAN (European Article Number) |
4030661604718 |
| eCl@ss number, version 12.0 |
27-27-06-09 |
| eCl@ss number, version 11.0 |
27-27-06-09 |
| eCl@ss number, version 9.0 |
27-27-06-09 |
| ETIM number, version 7.0 |
EC002591 |
| ETIM number, version 6.0 |
EC002591 |
Hyväksynnät - Standardit
| Sertifikaatit |
cULus CCC |
Yleiset ominaisuudet
| Standardit |
BG-GS-ET-15 EN IEC 60947-5-1 |
| Kotelon materiaali |
Metalli, sinkkivalu |
| Kotelon väri |
musta |
| Bruttopaino |
840 g |
Yleiset tiedot-Ominaisuudet
| Ulkopuolinen asennus |
Kyllä |
| Lisäsarana |
Kyllä |
| Apukoskettimien lukumäärä |
2 |
| Turvakoskettimien lukumäärä |
2 |
Turvaluokitus
| Standardit, määräykset |
EN ISO 13849-1 |
| Mission time |
20 Vuosi |
Turvalähdöt - Turvaluokitus
| B10D Avautuva kosketin (NC) |
2.000.000 kytkentäalue |
| B10D Sulkeutuva kosketin (NO) |
1.000.000 kytkentäalue |
Mekaaniset tiedot
| Mekaaninen elinikä, minimi |
1.000.000 kytkentäalue |
| Pakkoavauskulma |
10 ° |
| Opening angle |
180° |
Mekaaniset tiedot - Liitäntä
| Type of electrical connection |
2 x Screw terminals M16 x 1.5 |
| Pistokeliitin |
Jousiliitin |
| Kaapelikoko, minimi |
0,5 mm² |
| Kaapelikoko, maksimi |
1 mm² |
| Note |
Kaapelitiedoissa johtimet ovat holkitettuja. |
Mekaaniset tiedot - Mitat
| Pituus |
21,5 mm |
| Leveys |
141 mm |
| Korkeus |
115 mm |
Ympäristöolosuhteet
| Suojausluokka |
IP65 |
| Ambient temperature |
-25 ... +65 °C |
Ympäristöolosuhteet - Eristysparametrit
| Eristysjännite |
250 VAC |
| Syöksyjännitekestoisuus |
2,5 kV |
Sähköiset tiedot
| Terminen nimellisvirta |
2,5 A |
| Käyttöluokka AC-15 |
230 VAC |
| Käyttöluokka AC-15 |
2 A |
| Käyttöluokka DC-13 |
24 VDC |
| Käyttöluokka DC-13 |
1 A |
| Kytkinosa |
Sulkeutuva kosketin (NO), avautuva kosketin (NC) |
| Kytkentäperiaate |
Suoratoiminen |
| kytkentätaajuus |
1.200 /h |
| Koskettimen materiaali, sähköinen |
Hopea-nikkeliseos 10 |
Toimitus sisältää
| Toimitus sisältää |
Lisäsarana |
Huomautus
| Note (General) |
Closed guard device = 0° in contact switch travel diagrams. The factory-set switching angle is 3°. Until the limit of the mechanical life has been reached the angle can increase up to 8° under normal wear-out conditions. Pakkoavauskulma on 10°. |
Kielisuodatin
Tuotelehti
Käyttöohjeet ja vaatimuksenmukaisuusvakuutus
UL-todistus
CCC-sertifiointi
SISTEMA-VDMA. Kirjasto
Lattaa Adobe Readerin viimeisin versio

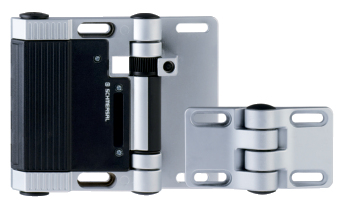

Tuotekuva( luettelokuva)
ID: ktesff04
| 285,2 kB | .jpg | 352.778 x 219.428 mm - 1000 x 622 px - 72 dpi
| 43,3 kB | .png | 74.083 x 46.214000000000006 mm - 210 x 131 px - 72 dpi
| 41,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 3,3 MB | .png | 145.143 x 90.206 mm - 2000 x 1243 px - 350 dpi
| 40,3 kB | .jpg | 123.47200000000001 x 76.906 mm - 350 x 218 px - 72 dpi
Tuotekuva( luettelokuva)
ID: ktesff05
| 290,9 kB | .jpg | 352.778 x 235.303 mm - 1000 x 667 px - 72 dpi
| 27,4 kB | .png | 74.083 x 49.389 mm - 210 x 140 px - 72 dpi
| 42,4 kB | .jpg | 123.47200000000001 x 82.197 mm - 350 x 233 px - 72 dpi
| 44,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 2,5 MB | .png | 145.143 x 96.738 mm - 2000 x 1333 px - 350 dpi
Perustuotteen mitat
Kosketinkaavio
Kosketin kiinni
Kosketin auki
Asetusalue
Avautumispiste
Pakkoavauskulma
Seuranta suojuksia luokka ISO 14119
pakkoavautuva kosketin
vaikutettu
ei-vaikutettu
sulkeutuva kosketin
avautuva kosketin
