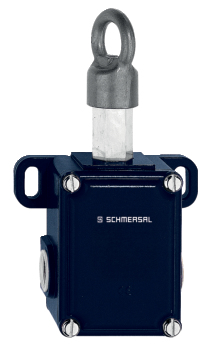

TQ 441-01/01Y-UE-R-M20

Tuotenumero: 101160100
TQ 441-01/01Y-UE-R-M20

Downloads

TraceParts CAD tiedosto
ePlan Tiedot
CADENAS CAD tiedosto
SISTEMA Tiedot
Product type description:
TQ 441-(1)(2)-(3)-(4)-(5)-(6)-M20

(1)
111 NO contact/1 NC contact
202 NO contacts
01/011 NC contact for pull wire/1 NC contact for wire breakage

(2)
YIP65
XIP54

(3)
UEWith overlapping contacts

(4)
RWith latching

(5)
SRelease by key

(6)
withoutPreload force 220 N *
-1572Preload force 60 N *
-1573Preload force 35 N *
* For release paths and forces, see operation and mounting
Kaikki tämän tilauskoodin tuotevaihtoehdot eivät ole saatavilla/teknisesti toteutettavissa.
  • Metallikotelo
  • Yksisuuntainen toiminta / köysipituus maks. 25 m

Tilaustiedot

Tuotekuvaus

TQ 441-01/01Y-UE-R-M20
Tuotenumero (tilausnumero)

101160100
EAN (European Article Number)

4030661188836
eCl@ss number, version 12.0

27-27-06-07
eCl@ss number, version 11.0

27-27-06-07
eCl@ss number, version 9.0

27-27-06-07
ETIM number, version 7.0

EC000030
ETIM number, version 6.0

EC000030

Hyväksynnät - Standardit

Sertifikaatit

cULus

CCC

Yleiset ominaisuudet

Standardit

EN IEC 60947-5-1
Kotelon materiaali

kevytmetalliseosvalu, polttomaalattu
Kannen materiaali

Teräs
Bruttopaino

720 g

Yleiset tiedot-Ominaisuudet

Asennoituva

Kyllä
Avautuvien kosk. lukumäärä

2

Mekaaniset tiedot

Mekaaninen elinikä, minimi

30.000 kytkentäalue
Tightening torque of the fastening screws for the housing cover, maximum

0,6 Nm

Mekaaniset tiedot - Liitäntä

Kaapeliohjain

2 x M20 x 1,5
Kaapelikoko, maksimi

4 mm²
Note

Kaapelitiedoissa johtimet ovat holkitettuja.
Tightening torque of electrical connection

1,7 Nm

Ympäristöolosuhteet

Suojausluokka

IP65
Ambient temperature

-30 ... +90 °C

Ympäristöolosuhteet - Eristysparametrit

Eristysjännite

400 V
Syöksyjännitekestoisuus

4 kV

Sähköiset tiedot

Terminen nimellisvirta

10 A
Rated operating voltage

380 VAC
Nimellisvirta

4.000 mA
Kytkentäperiaate

Suoratoimiset juontokoskettimet
kytkentätaajuus

3.600 /h
Koskettimen materiaali, sähköinen

Hopea
