T2S 422-10Y
T2S 422-10Y
- 2 entrées de câble M 20 x 1.5
- Boîtier métallique
- 1 Contact
- 106 mm x 71 mm x 63 mm (composant de base)
- Etanchéité IP65
- Avec surcourse élevée
- Actionneur avec bille encastrée en acier inoxydable
Exemple de commande
| Désignation de type du produit |
T2S 422-10Y |
| Référence d’article (n° de commande) |
101058518 |
| EAN (European Article Number) |
4030661253749 |
| eCl@ss number, version 12.0 |
27-27-06-01 |
| eCl@ss number, version 11.0 |
27-27-06-01 |
| Numéro eCl@ss, version 9.0 |
27-27-06-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Homologations - Règlementations
|
INMETRO CCC |
Caractéristiques globales
| Règlementations |
EN IEC 60947-5-1 |
| Mode d’action |
mécanique |
| Forme du poussoir |
Sphère |
| Matériau du boîtier |
Fonte grise, galvanisée |
| Matériau du revêtement du boîtier |
laquée |
| Poids brut |
1010 g |
Données générales - Caractéristiques
| Nombre de contacts NO |
1 |
Classification de sécurité - Sorties de sécurité
| B10D contact NF |
2000000 manœuvres |
Données mécaniques
| Actionneur |
Poussoir |
| Durée de vie mécanique, min. |
10000000 manœuvres |
| Angle d'attaque |
20 ° |
| Course d'ouverture des contacts |
2 x 6 mm |
| Vitesse d'attaque, min. |
1 mm/min |
| Vitesse d'attaque, max. |
1 m/s |
| Remarque (vitesse d'attaque) |
Vitesse d'attaque pour un angle d'attaque vertical sur le poussoir |
Données mécaniques – technique de connexion
| Connecteur de raccordement |
Raccord fileté M20 x 1.5 |
| Section du câble, min. |
1,5 mm² |
| Section du câble, max. |
2,5 mm² |
| Remarque (section du câble) |
Toutes les indications relatives à la section du câble sont embouts compris. |
| Section des conducteurs |
13 AWG |
Données mécaniques - Dimensions
| Longueur du capteur |
63 mm |
| Largeur du capteur |
106 mm |
| Hauteur du capteur |
133 mm |
| Diamètre du poussoir |
10 mm |
Conditions ambiantes
| Etanchéité |
IP65 |
| Ambient temperature |
-30 ... +90 °C |
Conditions ambiantes - Valeur d'isolation
| Tension assignée d'isolement |
400 V |
Données électriques
| Courant nominal thermique |
16 A |
| Catégorie d'utilisation: AC-15 |
400 VAC |
| Catégorie d'utilisation: AC-15 |
4 A |
| Elément de commutation |
Contact NO |
| Remarque (elément de commutation) |
avec double rupture |
| Principe de commutation |
contacts à action dépendante |
| Matériau des contacts, électriques |
Argent |
Remarque
| Remarque (en général) |
Éviter l'actionnement latéral afin de ne pas réduire la durée de vie de l'interrupteur de position. |
Filtre de langue
Fiches techniques
Mode d'emploi et déclaration de conformité
Certification CCC
Certificat DNV-GL
Télécharger la dernière version d'Adobe Reader

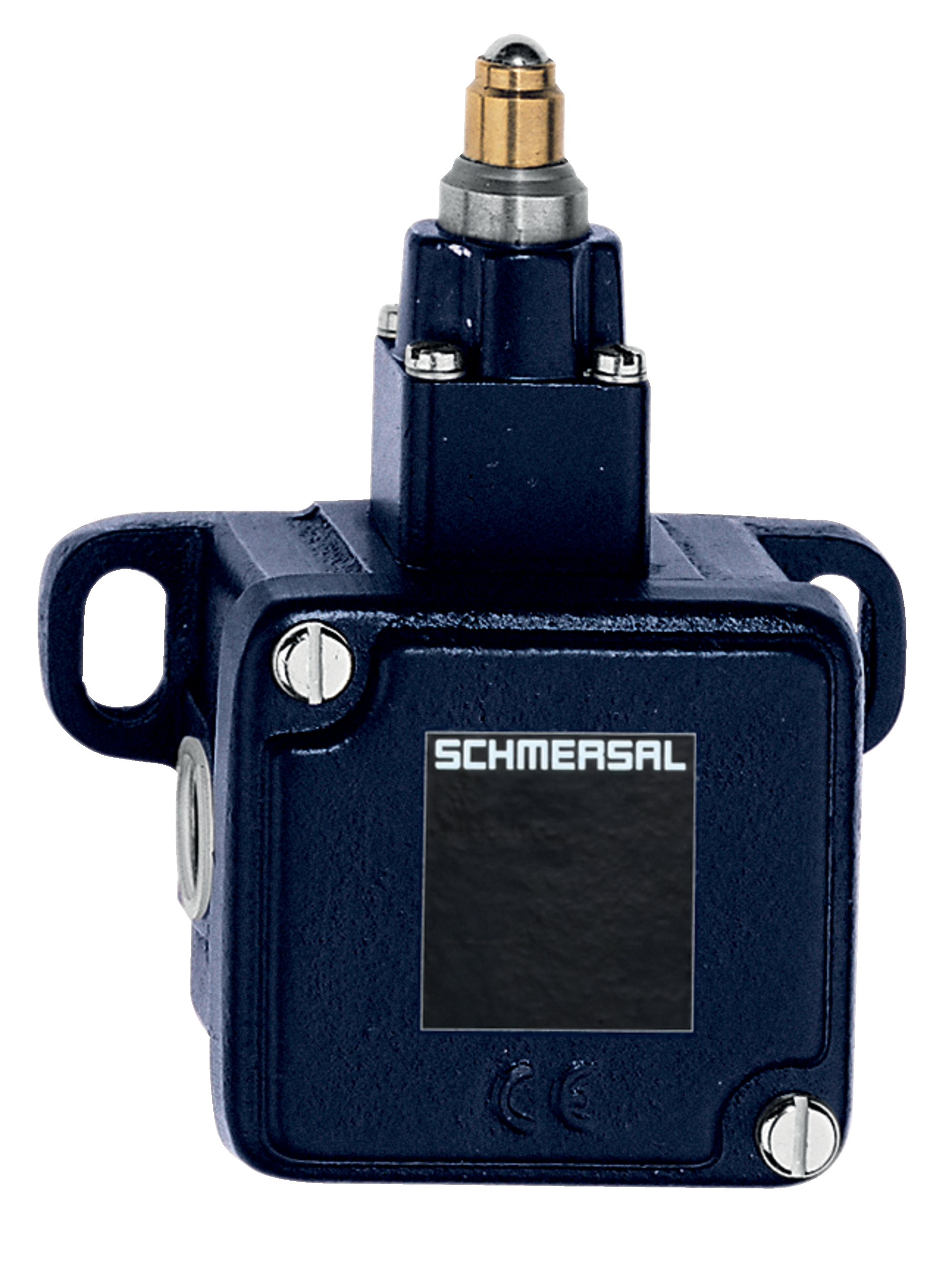

Photo du produit (photo individuelle de catalogue)
Plan d'encombrement composant de base
Plan d'encombrement actionneur
Diagramme des contacts
Contact fermé
Contact ouvert
Plage de réglage
Point de maintien
Course/angle d'ouverture forcéePrincipe de fonctionnement
