Z4V10H 332-11Y-1183
Z4V10H 332-11Y-1183
Téléchargements
| Désignation produit: Z(1) 332-11Y-(2)-(3) |
| (1) | |
| S | Poussoir S |
| R | Poussoir à galet R |
| H | Tête rotative à levier à galet H |
| 10H | Levier antenne 10H |
| 7H | Tête rotative à levier à galet 7H |
| (2) | |
| Sans | Entrée de câble M 20 |
| ST | Raccordement par connecteur M12 avec codage A (Attention! Les versions avec raccordement par connecteur peuvent être utilisées exclusivement dans les circuits électriques TBTP, conformément aux spécifications de l'EN 60204-1.) |
| 2310 | Raccordement par connecteur M12 avec codage B (Attention! Les versions avec raccordement par connecteur peuvent être utilisées exclusivement dans les circuits électriques TBTP, conformément aux spécifications de l'EN 60204-1.) |
| PG13,5 | Entrée de câble presse-étoupe PG 13,5 mm |
| (3) | |
| 2138 | Tête rotative à levier à galet 7H pour interrupteurs de position avec fonction de sécurité |
- Boîtier métallique
- Large gamme d'organes de commande
- Excellente résistance à l"essence et à l"huile
- 40 mm x 76 mm x 40 mm
- Organes de commande réglables de 4 x 90°
- 1 Entrée de câble M 20 x 1.5
- Grande course d"ouverture de contact
- Répétitivité élevée des points de commutation
- Contacts en argent massif doré
- Système à rupture brusque avec accumulation magnétique
- Système de contacts séparé du système de rupture, par conséquent un point de commutation constant, indépendant de l"usure du contact
- Forme selon EN 50041
- utilisable pour des fonctions de positionnement uniquement
- Réglage du levier par crans de 10°
Exemple de commande
| Désignation de type du produit |
Z4V10H 332-11Y-1183 |
| Référence d’article (n° de commande) |
131087025 |
| EAN (European Article Number) |
8905236106392 |
| eCl@ss number, version 12.0 |
27-27-06-01 |
| eCl@ss number, version 11.0 |
27-27-06-01 |
| Numéro eCl@ss, version 9.0 |
27-27-06-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Homologations - Règlementations
|
CCC |
Caractéristiques globales
| Règlementations |
BG-GS-ET-15 EN IEC 60947-5-1 |
| Modèle de boîtier |
Construction normée |
| Levier selon DIN EN 50041 |
D |
| Matériau du boîtier |
alliage léger,injecté |
| Matériau du revêtement du boîtier |
laquée |
| Matériau du levier |
métal |
| Matériau de la tige |
aluminium |
| Poids brut |
320 g |
Classification
| Normes de référence |
EN ISO 13849-1 |
| Durée d'utilisation |
20 année(s) |
Classification de sécurité - Sorties de sécurité
| B10D contact NF |
20000000 manœuvres |
Données mécaniques
| Actionneur |
Levier antenne |
| Durée de vie mécanique, min. |
30000000 manœuvres |
| Couple d'actionnement, min. |
0,4 Nm |
Données mécaniques - Connecteur côté B
| Connecteur |
connecteur femelle |
Données mécaniques - Dimensions
| Longeur x Largeur x Hauteur |
Hauteur du capteur: 111 mm (sans tige) |
| Longueur du capteur |
52 mm |
| Largeur du capteur |
40 mm |
Conditions ambiantes
| Etanchéité |
IP65 IP67 |
| Degré d'étanchéité du boîtier |
IP40 |
Conditions ambiantes - Valeur d'isolation
| Tension assignée de tenue aux chocs |
4 kV |
Données électriques
| Courant nominal thermique |
6 A |
| Courant de court-circuit nominal selon EN 60947-5-1 |
1000 A |
| Catégorie d'utilisation: AC-15 |
230 VAC |
| Catégorie d'utilisation: AC-15 |
2,5 A |
| Fréquence de manœuvres |
3000 /h |
| Matériau des contacts, électriques |
argent, doré |
Filtre de langue
Fiches techniques
Mode d'emploi (annexe/guide raccourci)
Certification CCC
Télécharger la dernière version d'Adobe Reader

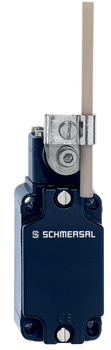

Photo du produit (photo individuelle de catalogue)
Plan d'encombrement composant de base
Plan d'encombrement actionneur
