ZK 235-02Z
Numéro d'article:
151107881
ZK 235-02Z
Numéro d'article:
151107881
| Désignation produit: (1)(2) 2(3)5-(4)Z(5)-(6)-(7)-(8)-(9) |
| (1) | |
| Z | Rupture brusque |
| T | Action dépendante (non applicable pour AF/S) |
| (2) | |
| S | Poussoir S |
| R | Poussoir à galet R |
| 4S | Poussoir 4S |
| 4R | Poussoir à galet 4R |
| 1R | Levier à galet 1R |
| K | Levier à galet K |
| 3K | Levier à galet inversé 3K |
| 4K | Levier à galet inversé 4K |
| K4 | Levier à galet inversé K4 |
| 1H | Tête rotative à levier à galet 1H |
| 7H | Tête rotative à levier à galet 7H |
| 10H | Levier antenne 10H |
| 12H | Tête rotative à levier à galet 12H |
| 14H | Tête rotative à levier à galet 14H |
| AF | Levier antenne AF |
| RMS | Galet en laiton |
| (3) | |
| 3 | forme étroite |
| 215 | forme large |
| (4) | |
| 02 | 2 contacts NF |
| 11 | 1 contact NO / 1 contact NF |
| 20 | 2 contacts NO, (les interrupteurs avec 2 contacts NO sont inappropriés pour les tâches de sécurité) |
| (5) | |
| H | Action dépendante avec contacts décalés |
| UE | Action dépendante avec contacts chevauchants |
| Z | Joint supplémentaire entre l'accessoire et le boîtier |
| (6) | |
| M16 | Entrée de câble M 16 |
| Sans | Entrée de câble M 20 |
| ID | Bornes à percement d'isolant |
| NPT | Entrée de câble 1/2" NPT |
| ST | Raccordement par connecteur M12 avec codage A (Attention! Les versions avec raccordement par connecteur peuvent être utilisées exclusivement dans les circuits électriques TBTP, conformément aux spécifications de l'EN 60204-1.) |
| ST-2310 | Raccordement par connecteur M12 avec codage B (Attention! Les versions avec raccordement par connecteur peuvent être utilisées exclusivement dans les circuits électriques TBTP, conformément aux spécifications de l'EN 60204-1.) |
| (7) | |
| 2574 | Boîtier avec trous de fixation en forme L (coulissant horizontalement ou verticalement) |
| (8) | |
| 2138 | Tête rotative à levier à galet 7H pour interrupteurs de position avec fonction de sécurité |
| (9) | |
| 1637 | contacts dorés |
Il est possible que certains appareils suivant cet exemple de commande ne soient pas livrables et/ou techniquement réalisables.
- Rupture brusque avec force de contact constante jusqu"au point de commutation
- 1 Entrée de câble M 20 x 1.5
- Boîtier métallique
- Large gamme d'organes de commande
- Excellente résistance à l"essence et à l"huile
- 30 mm x 63,5 mm x 30 mm
- Organes de commande réglables de 4 x 90°
- Cotes de montage selon EN 50047
Exemple de commande
| Désignation de type du produit |
ZK 235-02Z |
| Référence d’article (n° de commande) |
151107881 |
| eCl@ss number, version 12.0 |
27-27-26-01 |
| eCl@ss number, version 11.0 |
27-27-26-01 |
| Numéro eCl@ss, version 9.0 |
27-27-26-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Homologations - Règlementations
|
cULus CCC |
Caractéristiques globales
| Règlementations |
BG-GS-ET-15 EN ISO 13849-1 EN IEC 60947-5-1 |
| Modèle de boîtier |
Construction normée |
| Levier selon DIN EN 50047 |
e |
| Matériau du boîtier |
Métal, zamac injecté |
| Poids brut |
156 g |
Données générales - Caractéristiques
| Fonctions de sécurité |
Oui |
| Nombre de contacts de sécurité |
2 |
Classification
| Normes de référence |
EN ISO 13849-1 |
| Durée d'utilisation |
20 année(s) |
Classification de sécurité - Sorties de sécurité
| B10D contact NF |
20000000 manœuvres |
Données mécaniques
| Actionneur |
levier à galet |
| Durée de vie mécanique, min. |
20000000 manœuvres |
| Force d'actionnement, min. |
9 N |
| Force d'ouverture forcée, min. |
19 N |
| Vitesse d'attaque, min. |
24 mm/min |
| Vitesse d'attaque, max. |
1 m/s |
| Remarque (vitesse d'attaque) |
Vitesse d'attaque pour un angle d'attaque vertical sur le poussoir de 30° |
Données mécaniques – technique de connexion
| Connecteur de raccordement |
Raccord fileté M20 x 1.5 |
| Section du câble, min. |
0,75 mm² |
| Section du câble, max. |
2,5 mm² |
| Remarque (section du câble) |
Toutes les indications relatives à la section du câble sont embouts compris. |
Données mécaniques - Dimensions
| Longueur du capteur |
30 mm |
| Largeur du capteur |
30 mm |
| Hauteur du capteur |
95,1 mm |
Conditions ambiantes
| Etanchéité |
IP65 IP67 |
| Ambient temperature |
-30 ... +80 °C |
Conditions ambiantes - Valeur d'isolation
| Tension assignée d'isolement |
500 V |
| Tension assignée de tenue aux chocs |
6 kV |
Données électriques
| Courant nominal thermique |
10 A |
| Courant de court-circuit nominal selon EN 60947-5-1 |
1000 A |
| Catégorie d'utilisation: AC-15 |
230 VAC |
| Catégorie d'utilisation: AC-15 |
4 A |
| Catégorie d'utilisation DC-13 |
24 VDC |
| Catégorie d'utilisation DC-13 |
1 A |
| Elément de commutation |
Contact de rupture |
| Principe de commutation |
Rupture brusque |
| Temps de rebondissement, max. |
3 ms |
| Fréquence de manœuvres |
5000 /h |
| Temps de commutation, min. |
5,5 ms |
| Matériau des contacts, électriques |
Argent |
Filtre de langue
Fiches techniques
Mode d'emploi (annexe/guide raccourci)
Certificat UL
Certification CCC
Bibliothèque/Library SISTEMA-VDMA
Télécharger la dernière version d'Adobe Reader

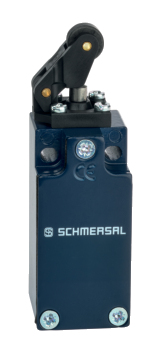

Photo du produit (photo individuelle de catalogue)
Plan d'encombrement composant de base
Plan d'encombrement actionneur
Diagramme des contacts
Contact fermé
Contact ouvert
Plage de réglage
Point de maintien
Course/angle d'ouverture forcéeDiagramme de contact
Surveillance du verrouillage Selon ISO 14119
contact NF à manoeuvre positive d'ouverture
actionné
non actionné
contact NO
contact NF
| EU Declaration of Conformity |  |
| Original | SCHMERSAL Industrial Switchgear (Shanghai) Co., Ltd. Cao Ying Road 3336 201712 Shanghai / Qingpu P.R. CHINA Internet: www.schmersal.com.cn |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | Z/T 235, Z/T 236, Z/T 255, Z/T 256, Z/T 335, Z/T 336, Z/T 355, Z 332 |
| Type: | See ordering code |
| Description of the component: | Position switch |
| Relevant Directives: | Low Voltage Directive | 2014/35/EU |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-1:2017 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Shanghai, May 5, 2021 |
 |
| Authorised signature Michele Seassaro Managing Director |
| UK Declaration of Conformity | |
| Company: | SCHMERSAL Industrial Switchgear (Shanghai) Co., Ltd. Cao Ying Road 3336 201712 Shanghai / Qingpu P.R. CHINA www.schmersal.com.cn |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | Z/T 235, Z/T 236, Z/T 255, Z/T 256, Z/T 335, Z/T 336, Z/T 355, Z 332 |
| Type: | See ordering code |
| Description of the component: | Position switches |
| Relevant legislation: | Electrical Equipment (Safety) Regulations | 2016 |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Shanghai, November 23, 2021 |
|
| Authorised signature Michele Seassaro Managing Director |
