SHGV/ESS21S2/111/103
SHGV/ESS21S2/111/103
| Désignation produit: SHGV(1)(2)/ESS21S2/(3)(4)/(5) |
| (1) | |
| Sans | Système de serrure standard |
| Z | Système de serrure centrale |
| (2) | |
| Sans | Standard, couleur argent |
| /SR | Tête de clé colorie |
| (3) | |
| xxx | Numéro(s) de clef 100 … 999 |
| (4) | |
| oo/oo | Couleur tête de clef>#Picture#Bilddata/Interface/Tools/k__bry01.eps#/Picture# (BR)>#Picture#Bilddata/Interface/Tools/k__gey01.eps#/Picture# (GB)>#Picture#Bilddata/Interface/Tools/k__roy01.eps#/Picture# (RT)>#Picture#Bilddata/Interface/Tools/k__bly01.eps#/Picture# (BL)>#Picture#Bilddata/Interface/Tools/k__wey02.eps#/Picture# (WS)>#Picture#Bilddata/Interface/Tools/k__guy01.eps#/Picture# (GR)>#Picture#Bilddata/Interface/Tools/k__gry01.eps#/Picture# (GN)>#Picture#Bilddata/Interface/Tools/k__swy01.eps#/Picture# (SW)>Toutes les combinaisons de ces couleurs sont possibles. |
| (5) | |
| 103 | 1 contact NF / 1 contact NO |
- Utilisation dans des applications sans temps d' inertie d'arrêt ou avec temps d'inertie inférieure à la durée de transfert de la clé
- aussi disponible comme système de serrure centrale HS
- Interrupteur à clé avec bride de montage et élément de contact
Exemple de commande
| Désignation de type du produit |
SHGV/ESS21S2/111/103 |
| Référence d’article (n° de commande) |
101205809 |
| EAN (European Article Number) |
4030661586168 |
| eCl@ss number, version 12.0 |
27-37-12-43 |
| eCl@ss number, version 11.0 |
27-37-12-43 |
| Numéro eCl@ss, version 9.0 |
27-37-12-43 |
| ETIM number, version 7.0 |
EC001029 |
| ETIM number, version 6.0 |
EC001029 |
Homologations - Règlementations
|
TÜV cULus CCC |
Caractéristiques globales
| Règlementations |
EN IEC 62061 EN ISO 14119 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 EN IEC 60204-1 EN IEC 60947-1 |
| Exécution |
Sélecteur à clé - montage sur plaque frontale |
| Conditions de montage (mécaniques) |
au choix |
| Type d'obturation |
Membrane Joints labiaux Joints plats |
| Matériau du boîtier |
Plastique, thermoplastique renforcé de fibres de verre, auto-extinguible |
| Matériau du barillet à clé |
Acier |
| Matériau de l'anneau frontal |
Aluminium |
| Couleur du barillet à clé |
Argent |
| Couleur de l'élément de contact |
Noir |
| Couleur de l'anneau frontal |
Argent |
| Couleur de la série de clefs (tête de clef) |
Argent |
| Poids brut |
136 g |
Données générales - Caractéristiques
| Disponible avec maintien |
Oui |
| Isolation totale |
Oui |
| Nombre de contacts auxiliaires |
1 |
| Nombre de poussoir |
1 |
| Nombre de positions de commutation |
2 |
Données mécaniques
| Réarmement |
Déverrouillage de rotation |
| Position de rétraction de la clé |
Position I 90° |
| Position de maintien |
à droite |
| Durée de vie mécanique, min. |
100 000 manœuvres |
| Fixation |
Bride de montage |
| Couple de serrage des vis |
0,6 Nm |
| Numéro de clef |
111 |
Données mécaniques – technique de connexion
| Connecteur de raccordement |
Raccord fileté M20 x 1.5 |
| Section du câble, min. |
0,5 mm², rigide 0,5 mm², flexible |
| Section du câble, max. |
2,5 mm², rigide 2,5 mm², flexible |
| Remarque (section du câble) |
Toutes les indications relatives à la section du câble sont embouts compris. |
| Couple de serrage des bornes |
1 Nm |
Données mécaniques - Dimensions
| Longeur x Largeur x Hauteur |
Hauteur avec clé (et élément de contact): 60 mm (119 mm) |
| Diamètre de l'anneau frontal |
29,5 mm |
| Diamètre du barillet à clé |
22 mm |
| Mounting diameter |
22,3 mm |
| Epaisseur de la plaque frontale, min. |
1 mm |
| Epaisseur de la plaque frontale, max. |
6 mm |
| Dimension d'encastrement |
40 x 50 mm |
Conditions ambiantes
| Etanchéité |
IP65 |
| Degré d'étanchéité du compartiment de câblage |
IP40 |
| Degré d'étanchéité des bornes ou raccordements |
IP20 |
| Ambient temperature |
-25 ... +75 °C |
| Tenue aux chocs mécaniques |
110 g / 4 ms |
| résistance aux vibrations |
Résistance aux vibrations: 20 g / 10 … 200 Hz |
Conditions ambiantes - Valeur d'isolation
| Tension assignée d'isolement |
400 V |
Données électriques
| Courant nominal thermique |
10 A |
| Catégorie d'utilisation: AC-15 |
230 VAC |
| Catégorie d'utilisation: AC-15 |
8 A |
| Catégorie d'utilisation DC-13 |
24 VDC |
| Catégorie d'utilisation DC-13 |
5 A |
| Aptitude pour basses tensions |
≥ 5 V / ≥ 3,2 mA |
| Elément de commutation |
Contact NF, contact NO |
| Principe de commutation |
contacts à action dépendante |
| Temps de rebondissement, max. |
5 ms |
| Fréquence de manœuvres |
5 /h |
| Matériau des contacts, électriques |
Argent |
Filtre de langue
Fiches techniques
Mode d'emploi et déclaration de conformité
Homologation TÜV
Certification CCC
Certificat UL
Télécharger la dernière version d'Adobe Reader

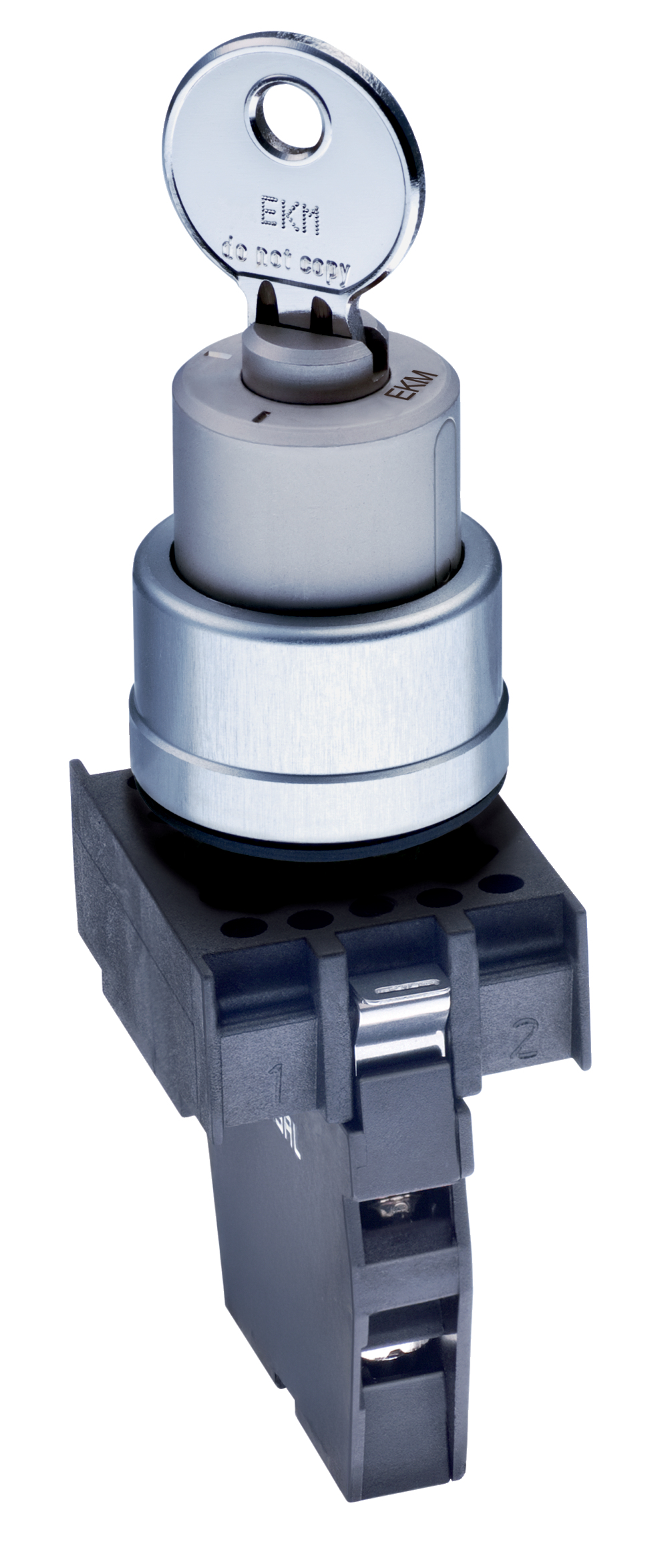

Photo du produit (photo individuelle de catalogue)
| UK Declaration of Conformity |  |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | SHGV, SHGV/ESS, SVE, SVM |
| Type: | See ordering code |
| Description of the component: | Interlocking device with electromagnetic interlock for safety functions |
| Relevant legislation: | Supply of Machinery (Safety) Regulations | 2008 |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | IEC 60947-5-1:2016 + Cor1:2016 ISO 14119:2014 ISO 13849-1:2015 ISO 13849-2:2012 |
| Approved body for Type Examination: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln ID n°: 0035 |
| Type examination certificate: | 01/205/5754.00/20 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, March 7, 2023 |
 |
| Authorised signature Philip Schmersal Managing Director |
