TESZ1110/S/30
TESZ1110/S/30
| Désignation produit: TESZ(1)(2)(3)(4)/(5)(6)/(7) |
| (1) | |
| Sans | Matériau de la charnière aluminium |
| X | Matériau de la charnière acier inoxydable |
| (2) | |
| R | mechanische Wiederanlaufsperre |
| (3) | |
| 10 | 1 contact NF |
| 102 | 1 contact NF / 1 contact NO |
| 110 | 2 contacts NF |
| 1102 | 2 contacts NF / 1 contact NO |
| 1110 | 3 contacts NF |
| (4) | |
| Sans | Bornes à vis |
| ST1 | Connecteur en bas (M12, 8 pôles) |
| ST2 | Connecteur en haut (M12, 8 pôles) |
| (5) | |
| Sans | avec charnière supplémentaire |
| S | sans charnière supplémentaire |
| (6) | |
| 30 | Convient pour montage aux profilés 30 mm |
| 35 | Convient pour montage aux profilés 35 mm |
| Sans | Convient pour montage aux profilés 40 mm |
| 45 | Convient pour montage aux profilés 45 mm |
| (7) | |
| Sans | Angle d'ouverture contact NF à 4° |
| 5° | Angle d'ouverture contact NF à 5° |
| 8° | Angle d'ouverture contact NF à 8° |
- 2 entrées de câble M 20 x 1.5
- Montage simple, spécialement sur profilés 30 mm
- Boîtier plastique
- Double isolation
- Excellente résistance à l"essence et à l"huile
- 111,5 mm x 92 mm x 36 mm
Exemple de commande
| Désignation de type du produit |
TESZ1110/S/30 |
| Référence d’article (n° de commande) |
101030510 |
| EAN (European Article Number) |
4030661607207 |
| eCl@ss number, version 12.0 |
27-27-06-09 |
| eCl@ss number, version 11.0 |
27-27-06-09 |
| Numéro eCl@ss, version 9.0 |
27-27-06-09 |
| ETIM number, version 7.0 |
EC002591 |
| ETIM number, version 6.0 |
EC002591 |
Homologations - Règlementations
|
cULus CCC |
Caractéristiques globales
| Règlementations |
BG-GS-ET-15 EN IEC 60947-5-1 |
| Matériau du boîtier |
Plastique, thermoplastique renforcé de fibres de verre, auto-extinguible |
| Matériau du charnière |
Aluminium |
| Poids brut |
308 g |
Données générales - Caractéristiques
| charnière de fixation |
Oui |
| Nombre de contacts de sécurité |
3 |
Classification
| Normes de référence |
EN ISO 13849-1 |
| Durée d'utilisation |
20 année(s) |
Classification de sécurité - Sorties de sécurité
| B10D contact NF |
2 000 000 manœuvres |
| B10D Contact NO |
1 000 000 manœuvres |
Données mécaniques
| Durée de vie mécanique, min. |
1 000 000 manœuvres |
| Angle pour ouverture forcée |
14 ° |
| Force d'ouverture forcée, min. |
1 N |
Données mécaniques – technique de connexion
| Connecteur de raccordement |
Raccord fileté M20 x 1.5 |
| Section du câble, min. |
0,5 mm² |
| Section du câble, max. |
1 mm² |
| Remarque (section du câble) |
Toutes les indications relatives à la section du câble sont embouts compris. |
Données mécaniques - Dimensions
| Longeur x Largeur x Hauteur |
Convient pour montage aux profilés: 30 mm |
| Longueur du capteur |
36 mm |
| Largeur du capteur |
111,5 mm |
| Hauteur du capteur |
92 mm |
Conditions ambiantes
| Etanchéité |
IP65 |
| Ambient temperature |
-25 ... +65 °C |
Conditions ambiantes - Valeur d'isolation
| Tension assignée d'isolement |
250 VAC |
| Tension assignée de tenue aux chocs |
2,5 kV |
Données électriques
| Courant nominal thermique |
2,5 A |
| Catégorie d'utilisation: AC-15 |
230 VAC |
| Catégorie d'utilisation: AC-15 |
2 A |
| Catégorie d'utilisation DC-13 |
24 VDC |
| Catégorie d'utilisation DC-13 |
1 A |
| Elément de commutation |
Contact de rupture |
| Principe de commutation |
contacts à action dépendante |
| Fréquence de manœuvres |
120 /h |
| Matériau des contacts, électriques |
Argent |
Remarque
| Remarque (en général) |
L'angle d'ouverture réglé en usine est de 4°. La charnière supplémentaire y compris le matériel de fixation peut être commandée séparément sous la référence de commande TESZ/S/30 |
Filtre de langue
Fiches techniques
Mode d'emploi et déclaration de conformité
Certificat UL
Certification CCC
Fiche technique (PDF provisoire)
Bibliothèque/Library SISTEMA-VDMA
Télécharger la dernière version d'Adobe Reader

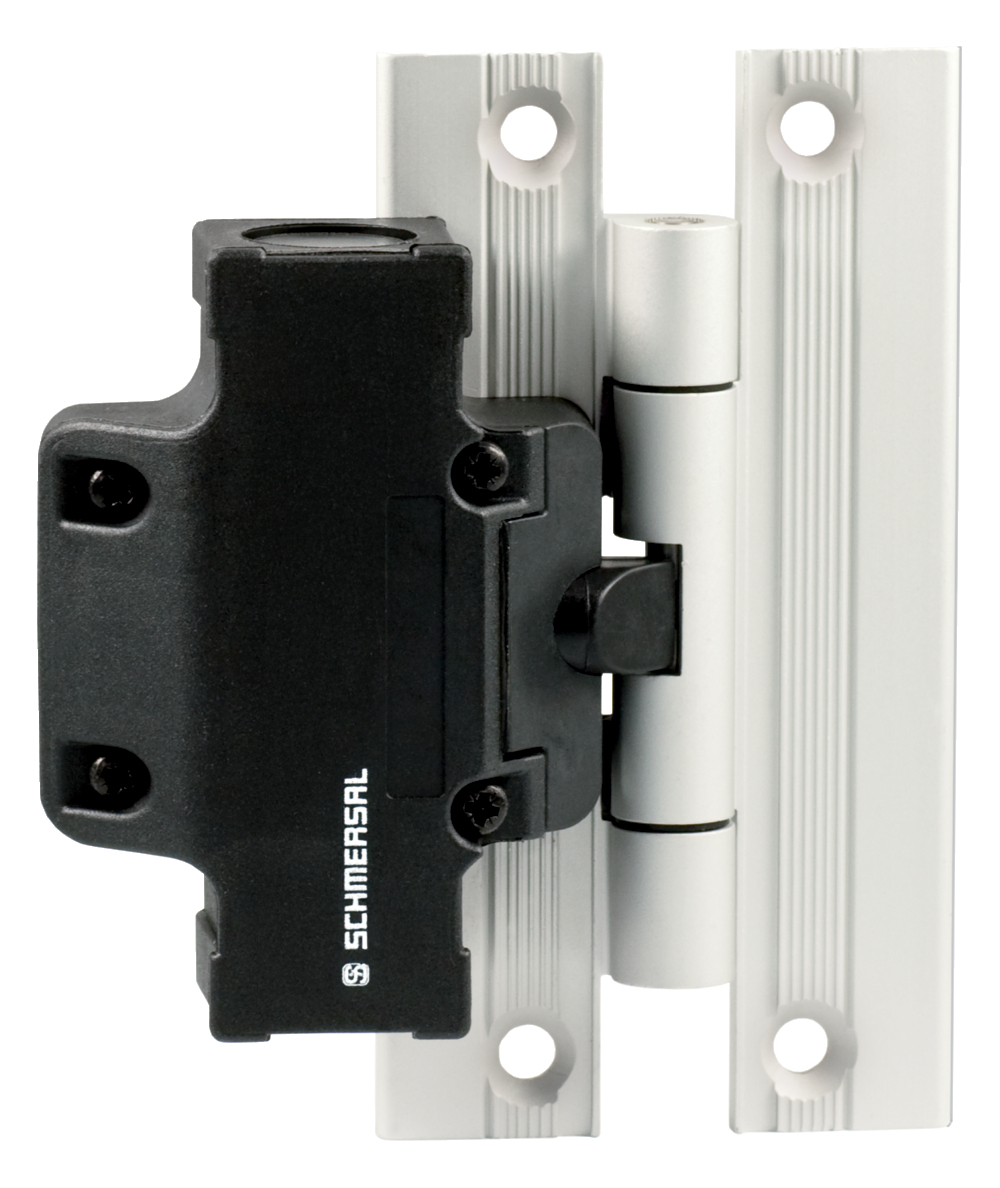

Photo du produit (photo individuelle de catalogue)
Plan d'encombrement composant de base
Diagramme des contacts
Contact fermé
Contact ouvert
Plage de réglage
Point de maintien
Course/angle d'ouverture forcéeDiagramme de contact
Surveillance du verrouillage Selon ISO 14119
contact NF à manoeuvre positive d'ouverture
actionné
non actionné
contact NO
contact NF
Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni
Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.
Généré le: 22.12.2024 20:47
